Detail produk:
|
| Produk: | Layar TFT RGB 9 inci | Resolusi: | Ukuran 800 x 480 |
|---|---|---|---|
| Layar sentuh: | RTP | antarmuka: | RGB |
| Luminansi Permukaan: | 400 cd/m2(nit) | Melihat arah: | 6 jam |
| Nomor PIN: | 50 pin | Garis Besar Redup.: | 211,1 (L) × 126,5 (T) × 7,3 (D) (mm) |
| Daerah Aktif: | 201.8 (H) x 114.5 ((V) (mm) | Pengolahan permukaan: | Lapisan keras (3H) |
| Tampilkan Warna: | 16,7 M | Hubungan: | ZIF |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Resistive Touch Screen TFT LCD,800*480 Titik TFT LCD,9 inci TFT LCD |
||

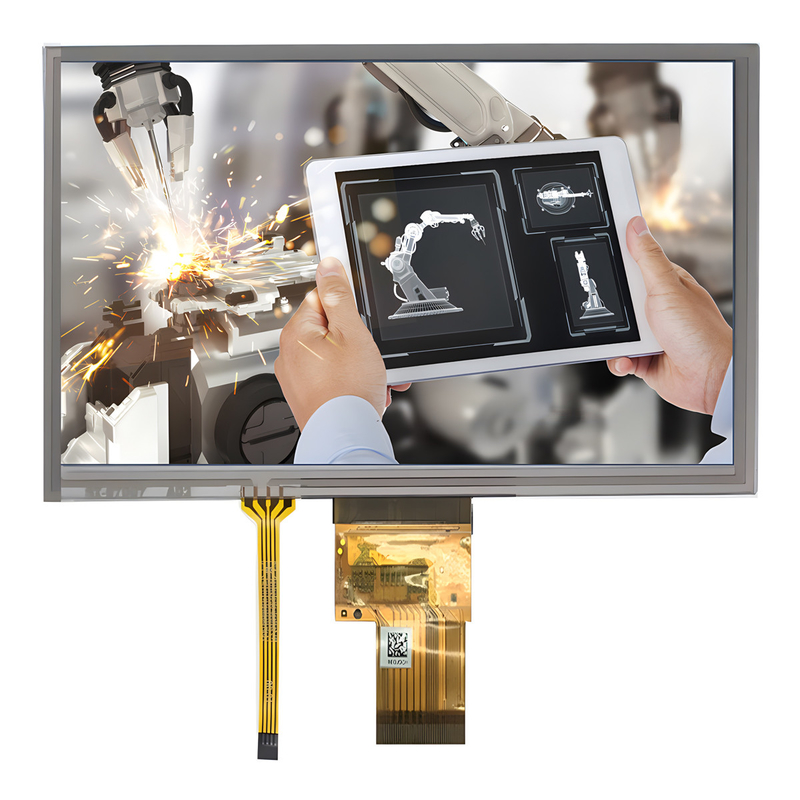

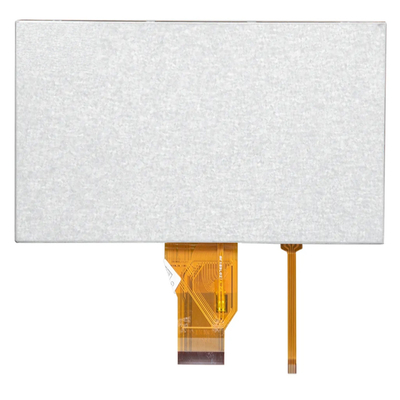

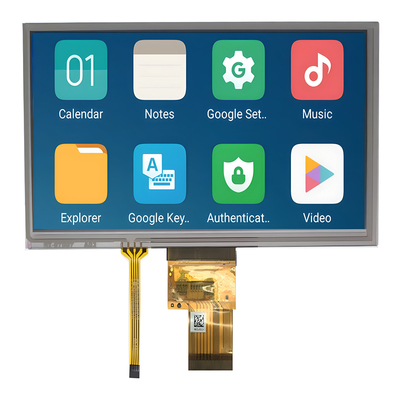

RGB 9 Inch TFT dengan RTP Pambuka Produk
SFTO900SH-7170A4T adalah layar LCD TN TFT dengan kecerahan tinggi 800 × 4800. Ukuran modul adalah 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, dengan luas efektif 201.8 × 114.5 mm dan dimensi diagonal 9 inci.Modul TFT ini menggunakan teknologi TN, dengan rasio aspek khas 4:3 dan sudut pandang yang luas (70/70/50/70 derajat), yang memiliki keuntungan biaya yang baik dan meningkatkan pengalaman visual pelanggan dari produknya.
Selain itu, SFTO900SH-7170A4T menawarkan tiga fitur produk: kecerahan tinggi (1000 cd/m2), kontras tinggi (800:1), dan anti silau.Fitur ini meningkatkan tampilan gambar di lingkungan pencahayaan yang kompleks, meningkatkan pengalaman visual produk pelanggan dalam berbagai kondisi.
Modul TFT mengadopsi antarmuka RGB 24 bit (konektor Hirose FT12A-50S-0.5H).tergantung pada persyaratan MCU pelanggan.
Fitur
| Artikel | Spesifikasi |
| Ukuran LCD | 9.0 inci ((Diagonal) |
| Elemen driver | a-Si TFT matriks aktif |
| Resolusi | 800 × 3 ((RGB) × 480 |
| Mode Tampilan | Biasanya putih, menular |
| Pitch titik | 0.0825 ((W) × 0.2327 ((H) mm |
| Area aktif | 198.000(W) × 111.696 ((H) mm |
| Ukuran modul | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| Ukuran modul ((dengan RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| Pengolahan permukaan | Anti-silau |
| Penyusunan warna | Garis RGB |
| Antarmuka | RGB |
| Arah tampilan ((Grey Inversion) | Jam 6 |
| Konsumsi daya lampu latar | 2.046W ((Typ.) |
| Konsumsi daya panel | 0.360W ((Typ.) |
| Berat badan | TBD |
RGB 9 Inch TFT dengan Produk RTPMenggambar
Rating Maksimal mutlak
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
|
| Min. | Max. Apa yang terjadi? | ||||
|
Tegangan daya |
DVDD | - 0.3 | 5.0 | V | |
| AVDD | - 0.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - 12 tahun.0 | - Dua.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Suhu operasi Suhu penyimpanan |
TOP | - 20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| Tegangan LED Reverse | VR | - | 1.2 | V | Setiap LED Catatan 2 |
| Listrik LED ke depan | Jika | - | 25 | mA | Setiap LED |
Kondisi Operasi Biasa
(GND=AVSS=0V, Catatan 1)
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
|
Tegangan daya |
DVDD | 3.0 | 3.3 | 3.6 | V | Catatan 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | - Lima.7 | - Lima.0 | - Empat.3 | V | ||
| Tegangan sinyal masukan | VCOM | 3.2 | 4.2 | 5.2 | V | Catatan 4 |
| Logika input tegangan tinggi | HIV | 0.7 DVDD | - | DVDD | V |
Catatan 3 |
| Logika input tegangan rendah | VIL | 0 | - | 0.3 DVDD | V | |
Catatan 1: Pastikan untuk menerapkan DVDD dan VGL ke LCD terlebih dahulu, dan kemudian menerapkan VGH.
Catatan 2: Pengaturan DVDD harus sesuai dengan tegangan output sinyal (lihat Catatan 3) dari papan sistem pelanggan.
Catatan 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
Catatan 4: VCOM khas hanya nilai referensi, harus dioptimalkan sesuai dengan setiap LCM.
Konsumsi Saat Ini
(GND=AVSS=0V)
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
|
Saat ini untuk Driver |
IGH | - | 0.3 | 1 | mA | VGH = 17,0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3,3V | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10,4V | |
Kondisi mengemudi dengan lampu latar
|
|
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
| Tegangan untuk lampu latar LED | VL | 8.4 | 9.3 | 10.2 | V | Catatan 1 |
| Arus untuk lampu latar LED | IL | 198 | 220 | 242 | mA | |
| Waktu hidup LED | - | 40,000 | - | - | Waktu | Catatan 2 |
Catatan 1: Tegangan suplai LED didefinisikan oleh jumlah LED pada Ta = 25°C dan IL = 220mA.
Catatan 2: Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada Ta = 25 °C dan IL = 220mA. Waktu hidup LED dapat berkurang jika
Operasi IL lebih rendah dari 220 mA.
Definisi Pin
| Tidak, tidak. | Simbol | I / O | Fungsi |
| 1 | VLED | - | Daya untuk lampu latar LED |
| 2 | VLED | - | Daya untuk lampu latar LED |
| 3 | GLED | - | Tanah untuk lampu latar LED |
| 4 | GLED | - | Tanah untuk lampu latar LED |
| 5 | GND | P | Power ground |
| 6 | VCOM | Aku | Tegangan umum |
| 7 | DVDD | P | Daya untuk sirkuit digital |
| 8 | MODE | Aku | Mode DE/SYNC dipilih |
| 9 | DE | Aku | Aktifkan Masukan Data |
| 10 | VS | Aku | Masukan sinkronisasi vertikal |
| 11 | HS | Aku | Masukan sinkronisasi horizontal |
| 12 - 19 | B7 - B0 | Aku | Data biru (MSB) |
| 20 - 27 | G7 - G0 | Aku | Data hijau (MSB) |
| 28 - 35 | R7 | Aku | Data merah (MSB) |
| 36 | GND | P | Power Ground |
| 37 | DCLK | Aku | Jam sampel |
| 38 | GND | P | Power Ground |
| 39 | L/R | Aku | Pilihan kiri / kanan |
| 40 | U/D | Aku | Pemilihan atas/bawah |
| 41 | VGH | P | Gerbang ON Tegangan |
| 42 | VGL | P | Gate OFF Voltage |
| 43 | AVDD | P | Daya untuk sirkuit analog |
| 44 | Reset | Aku | Pin reset global. |
| 45 | NC | - | Tidak ada koneksi. |
| 46 | VCOM | Aku | Tegangan Umum |
| 47 | DITHB | Aku | Fungsi penghambat |
| 48 | GND | P | Power Ground |
| 49 | NC | - | Tidak ada koneksi. |
| 50 | NC | - | Tidak ada koneksi. |
