Detail produk:
|
Produk: | Layar LCD TFT SPI 2,2 inci | Resolusi: | 176x220 |
---|---|---|---|
Layar sentuh: | Dengan Layar Sentuh Resistif | antarmuka: | SPI |
kaca penutup: | untuk disesuaikan | Melihat arah: | 12:00 |
IC pengemudi: | ILI9225G atau Setara | Hubungan: | Memasukkan (dapat disesuaikan) |
Pencahayaan: | 250 cd/m2 (nit) | Nomor PIN: | 14 pin |
Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | TFT Graphic LCD Display,2.2 inci TFT LCD Display,SPI TFT LCD Display |
2.2 inci SPI QCIF TFT Deskripsi Produk
Spesifikasi Mekanis
Artikel | Spesifikasi | Satuan |
Ukuran Tampilan | 2.2 | inci |
Dimensi OUTLINE | 43*56.16*2.3 | mm |
Driver IC | ILI9225G | - |
Tipe antarmuka | 4-SPI | - |
2.2 inci SPI QCIF Produk TFTMenggambar
Deskripsi PIN
Tidak, tidak. | Nama PIN | I/O | Deskripsi |
1 | GND | Aku | Tanah |
2 | Reset | Aku | LCM Reset sinyal masukan |
3 | SCL | Aku | Dalam Serial Interface, ini digunakan sebagai SCL. |
4 | D/C | Aku | Dalam SPI 4 baris, pin ini digunakan sebagai D/CX (data/selection command). |
5 | CSX | Aku | Pin input untuk sinyal pemilihan chip |
6 | SDA/SDO | Aku | Input tanggal/output data |
7 | NC | - | - |
8 | GND | Aku | Tanah |
9 | VCC | Aku | Sumber Daya 2.8V Tegangan |
10 | A | O | LED Anode |
11-14 | K1-K4 | O | Katode LED |
Batas absolut maksimum
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Lampu latar Karakteristik optik listrik
Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika=60 mA |
Pasokan arus | Jika | - | 60 | - | mA | - |
Tegangan kebalikan | Vr | - | - | 5 | V | - |
Penghambatan daya | Pd | - | 19.2 | - | mW | - |
Intensitas Cahaya untuk LCM |
- |
200 | 250 | - | Cd/m2 | Jika=60 mA |
Keseragaman untuk LCM | - | 80 | - | - | % | Jika=60 mA |
Warna lampu latar | Putih |
Karakteristik optik
Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | |||
Min | Jenis | Maksimal | ||||||
1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 20 | - | Nona | |
2 | Transmittansi (Dengan PL) | T ((%) | - | - | 5.0 | - | - | |
3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
- | 500 | - | - | |
4 |
Sudut pandang
|
Hor. | θR | CR>10 | - | 55 | - | Tingkat |
θL | - | 55 | - | |||||
Ver. | Θ+ | - | 55 | - | ||||
Aku... | - | 25 | - |

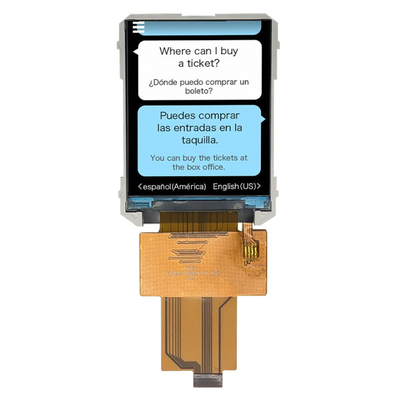

2.2 inci SPI QCIF TFT Gambar Produk
