Detail produk:
|
| Produk: | Layar Sentuh TFT Bulat 3,6 inci | Resolusi: | 544 (RGB) x 506 Titik |
|---|---|---|---|
| Luminansi Permukaan: | 1000 cd/m2 (nits) | Layar sentuh: | Layar sentuh kapasitif (CTP) |
| Melihat arah: | Sudut pandang penuh IPS | IC pengemudi: | ST72566 |
| Nomor PIN: | 40 PIN | Hubungan: | ZIF |
| antarmuka: | RGB 24 bit | Seumur Hidup LED: | 40.000 jam |
| Atas:: | -30°C hingga +85°C | Dimensi Garis Besar: | 107,13 (L) × 107,13 (T) × 9,76 (T) mm |
| Daerah Aktif: | 89,76 (L) x 83,49 (T) mm | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 544*506 TFT LCD Display,3.6 inci TFT LCD Display,OEM TFT LCD Display |
||
Capacitive Touchscreen TFT 3.6-inch Round Display Module Deskripsi
TS8036WV001-T adalah TFT matriks aktif berwarna 3,6 inci (transistor film tipis) LCD (tampilan kristal cair) yang menggunakan TFT silikon amorf sebagai perangkat switching.Model ini terdiri dari panel TFT-LCD transmisif, sirkuit driver, unit lampu latar dan layar sentuh kapasitif. Resolusi TFT-LCD bulat 3,6 inci adalah 544x506 piksel, dan dapat menampilkan hingga 16,7 juta warna.LCD TFT melingkar ini dilengkapi dengan IC ST72566 dan mendukung antarmuka RGB 24 bit. Dilengkapi dengan layar sentuh PCAP 5 titik yang mendukung antarmuka I2C.Fungsi multi-touch dan kinerja visual yang sangat baik membuatnya menjadi pilihan ideal untuk aplikasi yang menuntut.
- Tegangan Masuk Rendah: VDD: 2,7~3,6V;
- Tampilan Warna TFT LCD: 16,7M warna
-Interface CPU: -RGB 24BIT
- Sirkuit pasokan listrik internal.
|
Artikel Informasi Umum
|
Spesifikasi | Satuan |
| Panel utama | ||
| Area tampilan ((AA) | 89.76 ((H) * 83.49 ((V) (3.6 inci) | mm |
| Elemen driver | a-Si TFT matriks aktif | - |
| Tampilkan warna | 16.7M | warna |
| Jumlah piksel | 544 ((RGB) * 506 | titik |
| Pengaturan piksel | Garis vertikal RGB | - |
| Pitch piksel | 0.165 ((H) * 0.165 ((V) | mm |
| Sudut pandang | Semua | jam |
| Drive IC | ST72566 | - |
| Pengaturan Pixel Warna | Garis vertikal RGB | |
| Mode Tampilan | Transmissive/ Biasanya Hitam | - |
| Suhu operasi | -30+85 | °C |
| Suhu penyimpanan | -30+85 | °C |
Informasi Mekanis
|
Artikel
|
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan | |
| Ukuran modul | Horizontal (H) | - | 107.13 | - | mm | - 0.1 |
| Vertikal ((V) | - | 107.13 | - | mm | - 0.1 | |
| kedalaman ((D) | - | 9.76 | - | mm | ± 0.4 | |
| Berat badan | - | TBD | - | g | - | |
Capacitive Touchscreen TFT 3.6-inch Round Display ModuleMenggambar
Deskripsi PIN
|
Nomor PIN. |
SYMBOL |
Tingkat | Deskripsi |
| 1 | LEDK | L | Lampu latar belakang... |
| 2 | LEDA | H | Lampu latar + |
| 3 | GND | H | ground power |
| 4 | VCC | H | sumber daya ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | Bus data merah |
| 13-20 | G0-G7 | H/L | Bus data hijau |
| 21-28 | B0-B7 | H/L | Bus data biru |
| 29 | GND | L | ground power |
| 30 | DCLK | H/L | Pin sinyal jam piksel |
|
31 |
DISP | H/L | Terhubung ke VDD dalam mode operasi normal. Terhubung ke GND, IC berada dalam mode siaga. |
| 32 | HSYNC | H/L | Sinkronisasi horizontal. |
| 33 | VSYNC | H/L | Sync vertikal. |
| 34 | DE | H/L | Sinyal aktif data |
|
35 |
AUTODL |
H/L |
Pin kontrol fungsi OPT |
| 36 | CS | H/L | Chip pilih pin input |
| 37 | SCL | H/L | Masukan jam serial. |
| 38 | SDA | H/L | Pin input data serial |
| 39 | NTC1 | / | Hubungkan termistor |
| 40 | NTC2 | / | Hubungkan termistor |
Rating maksimum mutlak
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
|
| Min | Max. Apa yang terjadi? | |||
| Tegangan suplai untuk sirkuit logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan suplai untuk sirkuit analog | VCI | - 0.3 | 4.6 | V |
Karakteristik Listrik DC
|
Artikel
|
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Sumber Daya | VCC | 2.7 | 2.8 | 3.3 | V | |
| Mode normal Konsumsi saat ini | Icc | - | - | 55 | mA | VCC = 3,3V |
| Gerbang TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF Voltage | VGL | -8 | - 12 | - 12 | V | |
Fitur Unit Lampu Belakang
|
Artikel
|
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Maksimal. | ||||
| Tegangan pasokan ke depan | Vf | 13.5 | - | 16 | V | |
| Pasokan masa depan Saat ini | Jika | - | 180 | - | mA | |
| Luminans LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| Keseragaman | / | 80 | % | - | ||

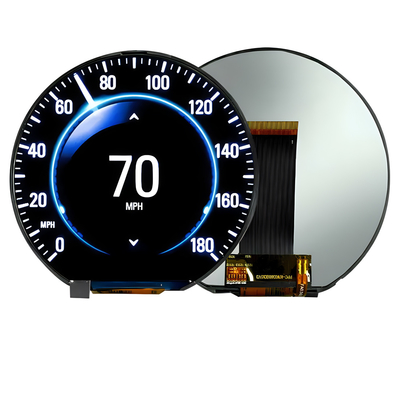

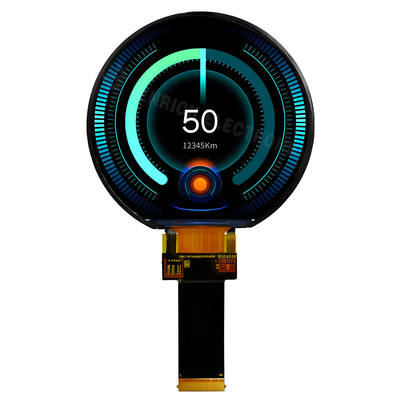

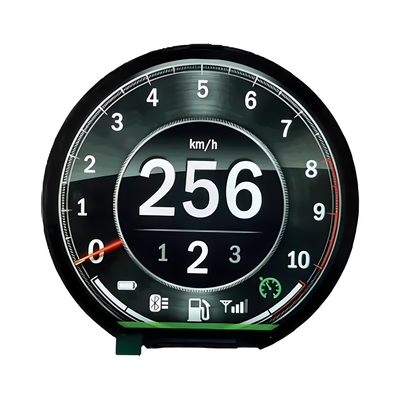

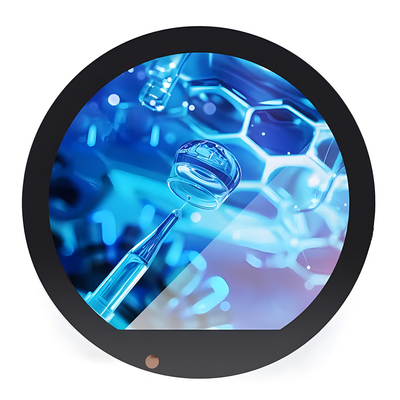

Capacitive Touchscreen TFT 3.6-inch Round Display ModuleGambar produk
Uji Keandalan
| Titik pengujian |
Kondisi pengujian
|
Pemeriksaan setelah pengujian |
| Operasi suhu tinggi | 85°C selama 96 jam |
Setelah pengujian selesai, sampel LCD yang diuji harus ditempatkan dalam suhu dan kelembaban ruangan normal selama 2-4 jam atau lebih sebelum pemeriksaan fungsional dan visual.Sampel tidak diizinkan memiliki cacat berikut:: 2Setiap modul yang diuji hanya dapat digunakan untuk salah satu proyek pengujian |
| Operasi suhu rendah | -30°C selama 96 jam | |
| Penyimpanan Pada Suhu Tinggi | 85°C selama 96 jam | |
| Penyimpanan Pada Suhu Rendah | -30°C selama 96 jam | |
| Operasi suhu tinggi Operasi kelembaban | 60°C, 90%RH selama 72 jam | |
| Kejut Termal | -10°C ((30 menit) ~+25°C ((5 menit) ~ +60°C ((30 menit) selama 10 siklus | |
| Uji getaran (tidak ada operasi) |
Frekuensi: 10 ~ 55Hz Amplitudo:1.0mm Waktu menyapu: 11 menit Periode pengujian: 6 siklus untuk setiap arah X, Y, Z |
|
| Uji listrik statis | Sentuh ±4KV, sentuh udara ±8KV |
