Detail produk:
|
| Produk: | 2.8 inci Layar TFT Bulat | Resolusi: | 480 (RGB) x 480 Titik |
|---|---|---|---|
| Layar sentuh: | Layar sentuh kapasitif (CTP) | Melihat arah: | Sudut pandang penuh IPS |
| IC pengemudi: | SC7701S | Nomor PIN: | 30 pin |
| Hubungan: | ZIF | Luminansi Permukaan: | 250 cd/m2 (nit) |
| antarmuka: | RGB 18 bit | Seumur Hidup LED: | 40.000 jam |
| Atas:: | -20°C hingga +70°C | Dimensi Garis Besar: | 86,7 (L) × 86,7 (T) × 4,19 (T) mm |
| Aktif: | 70.13 ((W) x70.13 ((H) mm | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 480x480 TFT LCD Display,2.8 inci TFT LCD Display |
||
2.8 inci Capacitive Touchscreen Round TFT Mould Deskripsi
Produk ini memiliki karakteristik tegangan input rendah, VDD: 2,7 ~ 3,6V. Karena penggunaan teknologi IPS, produk ini memiliki sudut pandang 80 derajat dari segala arah.Produk ini menggunakan nilai RGB 18BIT sebagai antarmuka CPU dan dilengkapi dengan sirkuit daya internalProduk ini dirancang dengan layar sentuh kapasitif (CTP), yang lebih nyaman digunakan dan memberikan pengguna dengan pengalaman yang sangat baik.
| Artikel Informasi Umum | Spesifikasi | Satuan |
| Panel utama | ||
| Area tampilan ((AA) | 70.128 ((H) *70.128 ((V) (2.8 inci)) | mm |
| Elemen driver | a-Si TFT matriks aktif | - |
| Tampilkan warna | 16.7M | warna |
| Jumlah piksel | 480 ((RGB) * 480 | titik |
| Pengaturan piksel | Garis vertikal RGB | - |
| Pitch piksel | 0.180 ((H) *0.180 ((V) | mm |
| Sudut pandang | Semua | jam |
| Drive IC | ST7701S | - |
| Pengaturan Pixel Warna | Garis vertikal RGB | |
| Mode Tampilan | Transmissive/ Biasanya Hitam | - |
| Suhu operasi | -20+70 | °C |
| Suhu penyimpanan | -30+80 | °C |
Informasi Mekanis
| Artikel | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan | |
| Ukuran modul | Horizontal (H) | - | 86.7 | - | mm | - 0.1 |
| Vertikal ((V) | - | 86.7 | - | mm | - 0.1 | |
| kedalaman ((D) | - | 4.19 | - | mm | ± 0.3 | |
| Berat badan | - | TBD | - | g | - | |

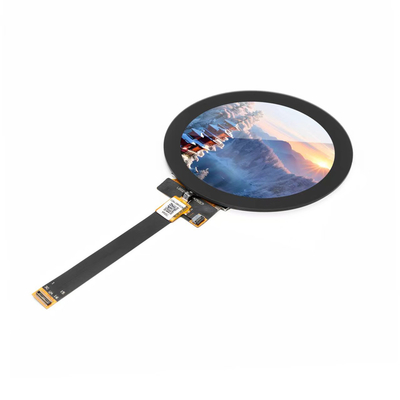

2.8 inci 480x480 Round TFT LCD Display Module Gambar
Deskripsi PIN
| Pin NO. | Simbol | Tingkat | Fungsi |
| 1 | LEDA | H | Lampu latar + |
| 2 | LEDK1 | L | Lampu latar belakang... |
| 3 | LEDK2 | L | Lampu latar belakang... |
| 4 | LEDK3 | L | Lampu latar belakang... |
| 5 | LEDK4 | L | Lampu latar belakang... |
| 6 | VDD 2,8V | H | Sumber daya listrik ((2.5-3.3V) |
| 7 | IOVCC1.8V | H | Sumber daya listrik ((1.65-3.3V) |
| 8 | LCM RST | H/L | LCM Hardware reset pin |
| 9 | TE | H/L | Kekuatan efek merobek |
| 10 | PWM | H/L | Lampu latar pada / mati kontrol pin. |
| 11 | GND | L | Tanah |
| 12 | D0P | H/L | HSSI_D0+ adalah garis sinyal data diferensial. |
| 13 | D0N | H/L | HSSI_D0- adalah garis sinyal data diferensial. |
| 14 | GND | L | Tanah |
| 15 | D1P | H/L | HSSI_D1+ adalah garis sinyal data diferensial. |
| 16 | D1N | H/L | HSSI_D1- adalah garis sinyal data diferensial. |
| 17 | GND | L | Tanah |
| 18 | CP | H/L | HSSI_CLK+ adalah garis sinyal data diferensial. |
| 19 | CN | H/L | HSSI_CLK- adalah garis sinyal data diferensial. |
| 20 | GND | L | Tanah |
| 21 | NC | NC | |
| 22 | GND | L | Tanah |
| 23 | NC | NC | |
| 24 | GND | L | Tanah |
| 25 | TP-INT | H/L | Pin pemutus |
| 26 | TP-SDA | H/L | Pin input data serial |
| 27 | TP-SCL | H/L | Masukan jam berurutan |
| 28 | TP-REST | H/L | TP Hardware reset pin |
| 29 | TP-VCC | H/L | Sumber daya 2.8V |
| 30 | GND | L | Tanah |
Rating maksimum mutlak
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
|
| Min | Max. Apa yang terjadi? | |||
| Tegangan suplai untuk sirkuit logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan suplai untuk sirkuit analog | VCI | - 0.3 | 4.6 | V |
Karakteristik Listrik DC
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Sumber Daya | VCC | 2.7 | 2.8 | 3.3 | V | |
| Mode normal Konsumsi saat ini | Icc | - | - | 55 | mA | VCC = 2,8V |
| Gerbang TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF Voltage | VGL | -8 | - 12 | - 12 | V | |
Fitur Unit Lampu Belakang
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Tegangan pasokan ke depan | Vf | 2.7 | - | 3.3 | V | |
| Pasokan masa depan Saat ini | Jika | - | 80 | - | mA | |
| Luminans LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Keseragaman | / | 80 | % | - | ||

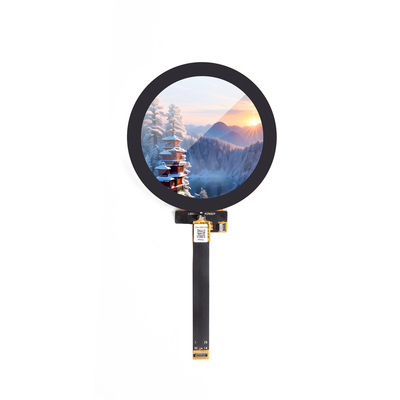

2.8 inci 480x480 Round TFT LCD Display Module Gambar Produk
Uji Keandalan
|
Titik pengujian |
Kondisi pengujian
|
Pemeriksaan setelah pengujian |
| Operasi suhu tinggi | 70°C selama 96 jam |
Setelah pengujian selesai, sampel LCD yang diuji harus ditempatkan pada suhu dan kelembaban ruangan normal selama 2-4 jam atau lebih sebelum pemeriksaan fungsional dan visual.Sampel tidak diizinkan memiliki cacat berikut:: 2Setiap modul yang diuji hanya dapat digunakan untuk salah satu proyek pengujian. |
| Operasi suhu rendah | -20°C selama 96 jam | |
| Penyimpanan Pada Suhu Tinggi | 80°C selama 96 jam | |
| Penyimpanan Pada Suhu Rendah | -30°C selama 96 jam | |
| Operasi suhu tinggi Operasi kelembaban | 60°C, 90%RH selama 72 jam | |
| Kejut Termal | -10°C ((30 menit) ~+25°C ((5 menit) ~ +60°C ((30 menit) selama 10 siklus | |
| Uji getaran (tidak ada operasi) |
Frekuensi: 10 ~ 55Hz Amplitudo:1.0mm Waktu menyapu: 11 menit Periode pengujian: 6 siklus untuk setiap arah X, Y, Z |
|
|
Uji listrik statis |
Sentuh ±4KV, sentuh udara ±8KV |
