Detail produk:
|
Kata kunci: | 7 inci capacitive touchscreen TFT | Layar sentuh: | CTP (Layar Sentuh Kapasitif) |
---|---|---|---|
Resolusi: | 1024x600 titik | Dimensi Kaca Penutup: | Gorila Konning 2 |
Lcm Interface: | RGB | Luminansi Permukaan: | 1000 nit |
EMI: | dengan pelindung EMI | Kekerasan permukaan: | >7H |
Tahan Guncangan: | IK08 | Seumur Hidup LED: | 40.000 jam |
Pin: | 50 PIN | Melihat arah: | Semua Sudut Pandang (80/80/80/80) |
Tahan debu: | dengan 3M VHB | Antarmuka CTP: | I2C |
Suhu Operasi: | –30 ℃ hingga +75 ℃ | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Ik08 TFT display,kaca 3mm TFT display |
Pengantar Produk
SAEF Technology SFTO700XC-7026ACT menggunakan kaca Corning Gorilla 3mm sebagai pelat penutup, yang memiliki ketahanan dampak IK08 dan kekerasan permukaan hingga 7H.Ada beberapa pilihan fungsional untuk perawatan permukaan kaca, seperti antibakteri, tahan air, anti sidik jari, anti silau, dan anti pantulan.Ukuran kaca penutup dapat disesuaikan sesuai dengan aplikasi pelangganUntuk mencapai pencegahan debu, kami akan menerapkan 3M VHB pada langkah di bagian belakang kaca, yang dapat benar-benar mencegah debu memasuki perangkat pengguna.Kami juga melakukan perawatan anti-statisMelalui uji listrik statis kontak, tingkat listrik statis dari peralatan produk / pengguna mencapai 8KV, dan melalui uji listrik statis udara, mencapai 10KV.Pilihan aplikasi lain adalah bahwa produk dapat memiliki efek sentuhan yang sempurna, baik dengan tangan kosong atau memakai sarung tangan plastik.
SAEF Technology SFTO700XC-7026ACT saat ini digunakan oleh pelanggan dengan kecerahan 1000nits.500nits dan 1500nits untuk memenuhi kebutuhan pengguna di lingkungan yang berbeda.
Detail Produk Cepat
1. Ukuran LCD: 7 ′′ inci TFT
2Resolusi: 1024x600
3. sudut pandang: bebas, semua sudut pandang
4Dimensi garis besar: 164x97x2.6mm
5. Jenis antarmuka LCM: RGB
6. Tipe antarmuka CTP: I2C
7. Suhu: atas -30°C sampai +75°C; Tst -30°C sampai +80°C
8. Panel sentuh: Capacitive layar sentuh ((CTP)
Spesifikasi
Fitur | Spesifikasi | |
Tampilkan Spek. | Jenis LCD | 7.0 inci |
Resolusi (H*V) | 1024 ((RGB) × 600 | |
Jenis teknologi | a-Si TFT | |
Konfigurasi Pixel | Strip vertikal RGB | |
Mode Tampilan | Biasanya hitam. | |
Pengolahan Permukaan | Sinar | |
Arah Melihat | Semua | |
Arah Inversi Skala Abu-abu | Tidak. | |
Mesin Karakteristik |
OutlineDimensi (W x H x T) (mm) | 218.42*146.9*9.55 |
Area Aktif | 154.21 kali 85.92 | |
Dengan / Tanpa layar sentuh | Dengan CTP | |
Jenis konektor yang cocok | 50PIN 0.5PITCH | |
Jenis lampu latar | LED | |
Berat (g) | TBD | |
Karakteristik Listrik | Antarmuka | RGB |
Jumlah warna | 16.7M | |
Driver IC | HX8282A11 HX8696A01 | |
CTP IC | GT928 |
Menggambar
Tidak, tidak. | Nama Pin | Deskripsi |
1 | LED-A1 | Tegangan daya untuk lampu latar LED Anode |
2 | LED-A2 | Tegangan daya untuk lampu latar LED Anode |
3 | LED-K1 | Tegangan daya untuk lampu latar LED Katode |
4 | LED-K1 | Tegangan daya untuk lampu latar LED Katode |
5 | GND | Power ground |
6 | VCOM | Tegangan VCOM |
7 | DVDD | Daya untuk sirkuit digital |
8 | MODE | Kontrol mode DE atau HV.H:DE mode.L:HSD/VSD mode |
9 | DE | Aktifkan data |
10 | VS | Masukan sinyal Vsync |
11 | HS | Masukan sinyal Hsync |
12 | B7 | Sinyal data biru (MSB) |
13 | B6 | Sinyal data biru |
14 | B5 | Sinyal data biru |
15 | B4 | Sinyal data biru |
16 | B3 | Sinyal data biru |
17 | B2 | Sinyal data biru |
18 | B1 | Sinyal data biru |
19 | B0 | Sinyal data biru (LSB) |
20 | G7 | GREEN Sinyal Data (MSB) |
21 | G6 | Sinyal data hijau |
22 | G5 | Sinyal data hijau |
23 | G4 | Sinyal data hijau |
24 | G3 | Sinyal data hijau |
25 | G2 | Sinyal data hijau |
26 | G1 | Sinyal data hijau |
27 | G0 | GREEN Sinyal data (GSB) |
28 | R7 | RED Sinyal Data (MSB) |
29 | R6 | Sinyal data Merah |
30 | R5 | Sinyal data Merah |
31 | R4 | Sinyal data Merah |
32 | R3 | Sinyal data Merah |
33 | R2 | Sinyal data Merah |
34 | R1 | Sinyal data Merah |
35 | R0 | RED Sinyal Data (LSB) |
36 | GND | Power ground |
37 | DCLK | Jam titik |
38 | GND | Power ground |
39 | L/R | Pilih arah scan kiri atau kanan. |
40 | U/D | Pilih arah pemindaian ke atas atau ke bawah. |
41 | VGH | Gerbang ON Tegangan |
42 | VGL | Gate OFF Voltage |
43 | AVDD | Tegangan daya untuk sirkuit analog. |
44 | Reset | Pin reset global |
45 | NC | Tidak ada koneksi. |
46 | VCOM | Tegangan VCOM |
47 | DITHB |
Dithering fungsi.H:6bit resolusi ((terakhir 2bit dari data masukan Resolusi L:8bit (pengaturan default) |
48 | GND | Power ground |
49 | NC | Tidak ada koneksi. |
50 | NC | Tidak ada koneksi. |

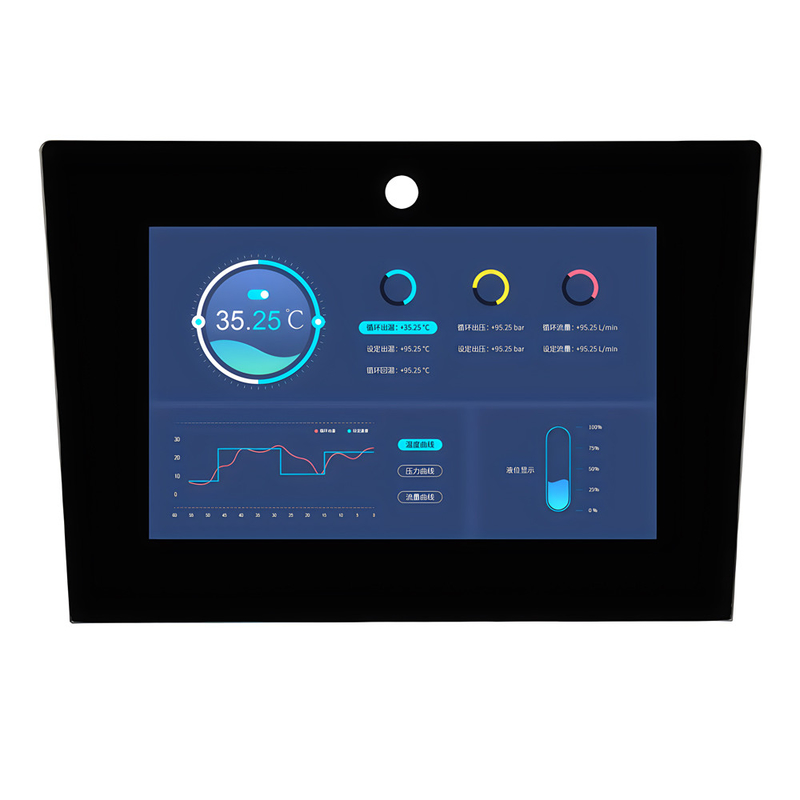

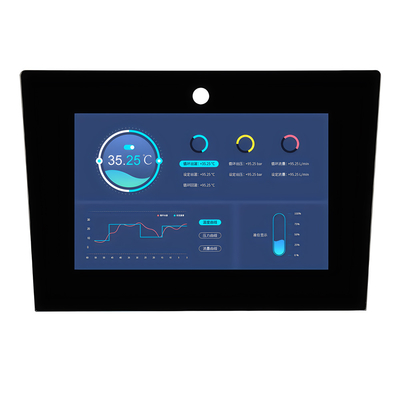

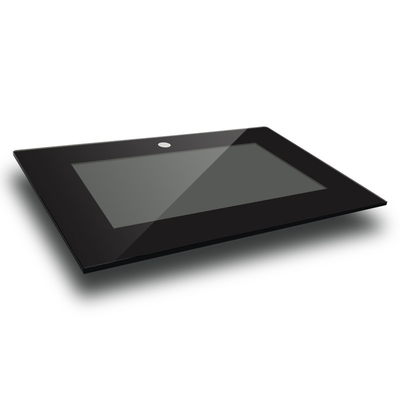

Gambar produk
