Detail produk:
|
Kata kunci: | TFT 7 inci | Layar sentuh: | CTP (Layar Sentuh Kapasitif) |
---|---|---|---|
Resolusi: | 1024x600 titik | Dimensi Kaca Penutup: | Gorila Koning |
Lcm Interface: | MIPI | Luminansi Permukaan: | 300 cd/m2 (hingga 1500 nits) |
EMI: | dengan pelindung EMI | Kekerasan permukaan: | >7H |
Tahan Guncangan: | IK08 | Seumur Hidup LED: | 40.000 jam |
Pin: | 30 pin | Melihat arah: | Semua Sudut Pandang (80/80/80/80) |
Antarmuka CTP: | I2C | Suhu Operasi: | 20°C sampai +70°C |

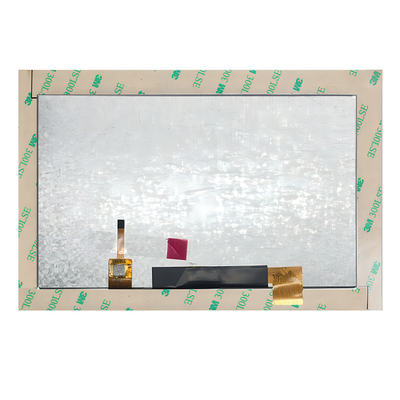

Kepatuhan: | REACH & Sesuai RoHS | Tahan debu: | dengan 3M VHB |
Menyoroti: | 7H Kekerasan layar sentuh TFT,TFT layar sentuh 7 inci,IK08 layar sentuh TFT |
SAEF Technology SF-TO700B-8857A-CT menggunakan kaca Corning Gorilla 2mm sebagai pelat penutup, yang memiliki ketahanan dampak IK08 dan kekerasan permukaan hingga 7H.Ada beberapa pilihan fungsional untuk perawatan permukaan kaca, seperti antibakteri, tahan air, anti sidik jari, anti silau, dan anti pantulan.Ukuran kaca penutup dapat disesuaikan sesuai dengan aplikasi pelangganUntuk mencapai pencegahan debu, kami akan menerapkan 3M VHB pada langkah di bagian belakang kaca, yang dapat benar-benar mencegah debu memasuki perangkat pengguna.Kami juga melakukan perawatan anti-statisMelalui uji listrik statis kontak, tingkat listrik statis dari peralatan produk / pengguna mencapai 8KV, dan melalui uji listrik statis udara, mencapai 10KV.Pilihan aplikasi lain adalah bahwa produk dapat memiliki efek sentuhan yang sempurna, baik dengan tangan kosong atau memakai sarung tangan plastik.
SAEF Technology SF-TO700B-8857A-CT saat ini digunakan oleh pelanggan dengan kecerahan 300nits.dan 1500nits untuk memenuhi kebutuhan pengguna di lingkungan yang berbeda.
Detail Produk Cepat
1. Ukuran LCD: 7 ′′ inci TFT
2Resolusi: 1024x600
3. sudut pandang: bebas, semua sudut pandang
4Dimensi garis besar: 164x97x2.6mm
5. Tipe antarmuka LCM: MIPI
6. Tipe antarmuka CTP: I2C
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Capacitive layar sentuh ((CTP)
Spesifikasi
Artikel | Isi | UNIT |
Jenis LCD | 7.0 TFT-LCD, Transmissive | |
Dimensi garis besar | 190.0 (V) x 138.0 (H) x 5.78 ((T) | mm |
Daerah Aktif | 85.92 ((V) x154.21 ((H) | mm |
Arah melihat | Semua sudut pandang | --- |
Tampilkan Warna | 16.7M | |
Jumlah Titik | 1024 ((RGB) x600 | Titik |
Titik Pitch (H × V) | 0.1506 ((W) x 0.1432 ((H) | mm |
Tipe Assy | COG+FPC+BL+CTP | --- |
Lampu belakang | Lampu latar LED putih | - |
Antarmuka | Antarmuka MIPI | |
Berat badan | TBD | g |
TFT LCD Module 7 "inci 1024x600 antarmuka MIPI IPS dengan CTP Product Drawing
Pin No. | Simbol | Fungsi |
1 | VLED+ | LED Anode |
2 | VLED+ | LED Anode |
3 | VGH | Daya positif untuk TFT |
4 | VGL | Daya negatif untuk TFT |
5 | UPDN | Gerbang ke atas atau ke bawah kontrol pemindaian. UPDN = L, output STV2 impuls start vertikal dan UD pin output logis L untuk driver Gate. (default) UPDN = ′H′, output STV1 impuls start vertikal dan UD pin output logis ′H′ ke driver gerbang |
6 | SHLR | Sumber kanan atau kiri urutan kontrol. SHLR = ?? L??, pergeseran ke kiri: data terakhir = S1←S2←S3..........←S1536 = data pertama. SHLR = ?? H??, pergeseran ke kanan: data pertama = S1→S2→S3........→S1536 = data terakhir. (default) |
7 | VLED- | Katode LED |
8 | VLED- | Katode LED |
9 | AVDD | Daya untuk sirkuit analog |
10 | GND | Tanah |
11 | D3P | Masukan data MIPI. |
12 | D3N | Masukan data MIPI. |
13 | GND | Tanah |
14 | D2P | Masukan data MIPI. |
15 | D2N | Masukan data MIPI. |
16 | GND | Tanah |
17 | CLKP | Masukan jam MIPI |
18 | CLKN | Masukan jam MIPI |
19 | GND | Tanah |
20 | D1P | Masukan data MIPI. |
21 | D1N | Masukan data MIPI. |
22 | GND | Tanah |
23 | D0P | Masukan data MIPI. |
24 | D0N | Masukan data MIPI. |
25 | GND | Tanah |
26 | STBYB | Standby mode. STBYB = H, operasi normal (default) STBYB = L, pengontrol waktu, driver sumber akan dimatikan, semua output adalah GND. |
27 | Reset | Pin reset global. aktif rendah untuk memasuki reset state. normal tarik tinggi. terhubung dengan sirkuit reset RC untuk stabilitas. |
28 | VDD ((1.8V) | Sirkuit digital |
29 | VDD ((1.8V) | Sirkuit digital |
30 | VCOMIN | Tegangan umum |

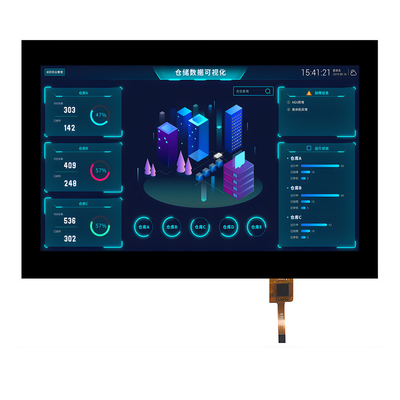

TFT LCD Module 7" inci 1024x600 antarmuka MIPI IPS dengan CTP Product Image
