Detail produk:
|
Produk: | 4 inci TFT LCD layar sentuh | layar sentuh: | Panel sentuh resistif (RTP) |
---|---|---|---|
Resolusi: | 480x800 | Melihat arah: | jam 12 |
IC pengemudi: | ILI9806E | Nomor PIN: | 51 pin |
Hubungan: | Mencolokkan | Luminansi Permukaan: | 300 cd/m2 (nit) |
Antarmuka: | RGB | Seumur Hidup LED: | 40.000 jam |
Suhu Operasi: | -20 ℃ hingga +70 ℃ | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar LCD TFT Layar Sentuh Resistif,Layar LCD TFT Antarmuka RGB |
480x800 4" Resistive Touchscreen TFT Display
Nomor Bagian: SF-TC397H-8783A-T
SF-TC397H-8783A-T adalah modul TFT-LCD 4 inci. Ini terdiri dari panel TFT-LCD, driver IC, FPC, unit lampu belakang. Area tampilan 4 "mengandung 480 X ((RGB) X 800 piksel dan dapat menampilkan hingga 262K warna.Produk ini sesuai dengan kriteria lingkungan RoHS.
Modul tampilan TFT grafis ini adalah 3,97 "diagonal, full-color TFT.dan memiliki layar sentuh resistif terintegrasi dengan koneksi dibawa keluar ke konektor TAB utama untuk tampilanTFT LCD ini memiliki pengontrol internal dan tegangan tunggal 2,8v untuk pasokan dan logika.
modul ini terlihat mengagumkan! menampilkan semua informasi dalam warna penuh. ini banyak digunakan dalam mesin kopi, microwave oven, scanner, otomatisasi rumah, sistem kontrol akses, peralatan pemantauan,alat analisis, sistem keamanan, sistem irigasi kebun, dll.
Fitur
Produk: | 4 inci TFT LCD layar sentuh |
Resolusi: | 480x800 |
Antarmuka: | RGB |
Pengemudi IC: | ILI9806E |
Koneksi: | Penghubung |
Operasi Temp.: | -20°C sampai +70°C |
Layar sentuh: | Resistive Touch Panel (RTP) |
Arah melihat: | Jam 12 |
Nomor Pin: | 51 pin |
Luminance permukaan: | 300 Cd/m2 (nits) |
Umur LED: | 40,000 Jam |
Kepatuhan: | Sesuai dengan REACH & RoHS |

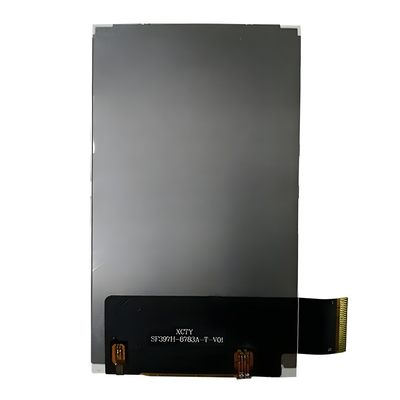

480x800 4" Resistive Touchscreen TFT Display Gambar Produk
Deskripsi PIN
Tidak, tidak. | Nama PIN | I/O | Deskripsi |
1 | LEDK | O | Katode LED |
2 | LEDA | O | LED Anode |
3 | YU | Aku | Sinyal input panel sentuh |
4 | XL | Aku | Sinyal input panel sentuh |
5 | YD | Aku | Sinyal input panel sentuh |
6 | XR | Aku | Sinyal input panel sentuh |
7 | GND | Aku | Tanah |
8 | VCI | Aku | Sumber Daya 2.8V Tegangan |
9 | NC | - | Buka |
10 | IOVCC | Aku | Sumber Daya 1.8V Tegangan |
11 | TE | Aku | Kekuatan efek merobek |
12 | SDO | - | SPI Interface Input/Output Pin |
13 | SDI | Aku | SPI Interface Input/Output Pin |
14 | WR/SCL | - | Sinyal Jam SPI |
15 | CSX | Aku | Pin input untuk sinyal pemilihan chip |
16 | RESX | Aku | LCM Reset sinyal masukan |
17-40 | DB23-DB0 | I/O | Tampilan Data I/O |
41 | ENABLE | Aku | Sinyal aktif data dalam mode I/F RGB 1. |
42 | DOTCLK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
43 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
44 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
45 | LEDPWM | Aku | Pin ini terhubung ke driver LED eksternal. |
46 | LWDON | Aku | Digunakan untuk menghidupkan / mematikan kontrol lampu LED eksternal. |
47 | NC | - | Buka |
48 | NC | - | Buka |
49 | IM0 | Aku | Pilih mode antarmuka |
50 | IM1 | Aku | Pilih mode antarmuka |
51 | GND | Aku | Tanah |
Batas absolut maksimum
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 0.3 ~ 4.6 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
Tegangan Pasokan | Vf | 25.6 | V | Jika= 20 mA | - | ||
Pasokan arus | Jika | - | 20 | - | mA | - | - |
Tegangan kebalikan | Vr | - | - | 5 | V | - | |
Penghambatan daya | Pd | - | 512 | - | mW | - | |
Intensitas Cahaya untuk LCM |
- |
300 | - | Cd/m2 | Jika= 20mA | - | |
Keseragaman untuk LCM | - | 80 | - | - | % | Jika= 20 mA | - |
Warna lampu latar | Putih |
Karakteristik optik
Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
Min | Jenis | Maksimal | |||||||
1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 19 | - | Nona | (1) (2) | |
2 | Transmittansi (Dengan PL) | T ((%) | - | - | 4.14 | - | - | - | |
3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
720 | 900 | - | - | (1) ((3) | |
4 |
Menonton Sudut
|
Hor. | θR | CR>10 | 70 | - | Tingkat | - | |
θL | 70 | - | |||||||
Ver. | Θ+ | 70 | - | ||||||
Aku... | 60 | - |

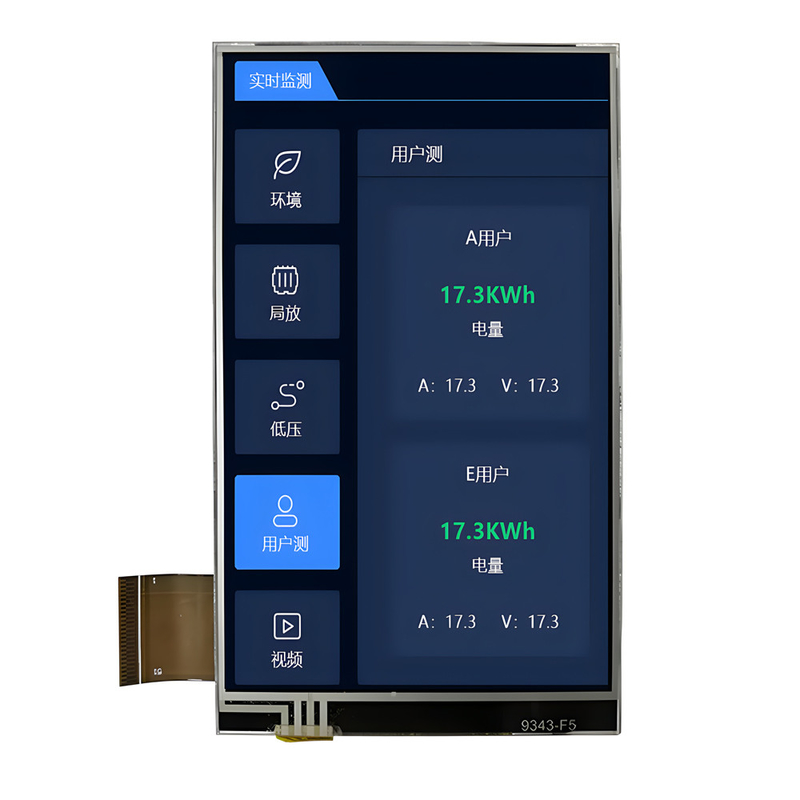

480x800 Titik 4" Resistive Touchscreen TFT Display Gambar Produk
