Detail produk:
|
Produk: | Layar TFT 1,77 inci | layar sentuh: | Opsional |
---|---|---|---|
Resolusi: | 128x160 | Dimensi Kaca Penutup: | Dapat disesuaikan |
Melihat arah: | 12:00 | Antarmuka: | Mpu 8 bit |
Nomor PIN: | 20 PIN | Hubungan: | Pematerian |
Luminansi Permukaan: | 250 cd/m2 | Seumur Hidup LED: | 40.000 jam |
Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 128x160 Titik TFT Tampilan,MPU Interface 1.77 Inch TFT Display,1.77 Inch TFT Display Produsen |
1.77 inci TFT LCD display 8-bit MPU Interface Deskripsi Produk
Ulasan Produk Cepat
Deskripsi
SF-TS177H-8784A-N adalah modul TFT LCD mode potret 1,77 inci dengan resolusi 128x160 titik.dan beberapa elektronik konsumen ukuran kecil lainnyaModul LCD TFT ini dibangun dengan IC ILI9163V (kompatibel dengan ST7735 IC). tegangan pasokan untuk analog (Vcc) berkisar dari 2.6V hingga 3.3V, nilai khas 2.8V.Modul ini memiliki panel permukaan anti-silau, arah pandang jam 12, skala abu-abu inversi jam 6.
Modul SF-TS177H-8784A-N adalah TFT-LCD mode Portrait dan tersedia juga untuk opsi layar sentuh resistif yang bagian no. SF-TS177H-8784A-T. Suhu kerja adalah dari -20 °C sampai +70 °C;suhu penyimpanan berkisar dari -30°C sampai +80°C.

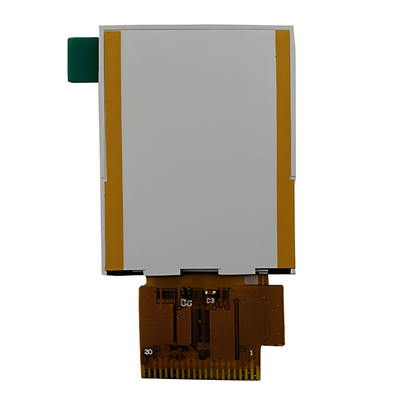

1.77 inci TFT LCD display 8-bit MPU Interface Gambar Produk
Deskripsi PIN
Tidak, tidak. | Nama PIN | I/O | Deskripsi |
1 | LED- | O | Katode LED |
2 | LED+ | O | LED Anode |
3 | GND | Aku | Tanah |
4 | VDD | Aku | Sumber Daya 2.8V Tegangan |
5 | NC | - | Biarkan terbuka |
6 | NC | - | Biarkan terbuka |
7 | CS | Aku | Pin input untuk sinyal pemilihan chip |
8 | Reset | Aku | LCM Reset sinyal masukan |
9 | RS | Aku | Register pilih sinyal |
10 | / WR | Aku | Menulis sinyal stroboscopic input pin |
11 | /RD | Aku | Membaca sinyal strobo pin input |
12-19 | DB7-DBO | I/O | Tampilan Data I/O |
20 | GND | Aku | Tanah |
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika=40 mA | - |
Pasokan arus | Jika | - | 40 | - | mA | - | - |
Tegangan kebalikan | Vr | - | - | 5 | V | - | |
Penghambatan daya | Pd | - | 288 | - | mW | - | |
Intensitas Cahaya untuk LCM |
- |
- | 250 | - | Cd/m2 | Jika = 40mA | - |
Keseragaman untuk LCM | - | 80 | - | - | % | Jika=40 mA | - |
Warna lampu latar | Putih |
Karakteristik optik
Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
Min | Jenis | Maksimal | |||||||
1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 6 | - | Nona | (1) (2) | |
2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - | - | |
3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
- | 500 | - | - | (1) ((3) | |
4 |
Menonton Sudut
|
Hor. | θR | CR>10 | - | 60 | - | Tingkat | - |
θL | - | 60 | - | ||||||
Ver. | Θ+ | - | 60 | - | |||||
Aku... | - | 45 | - |

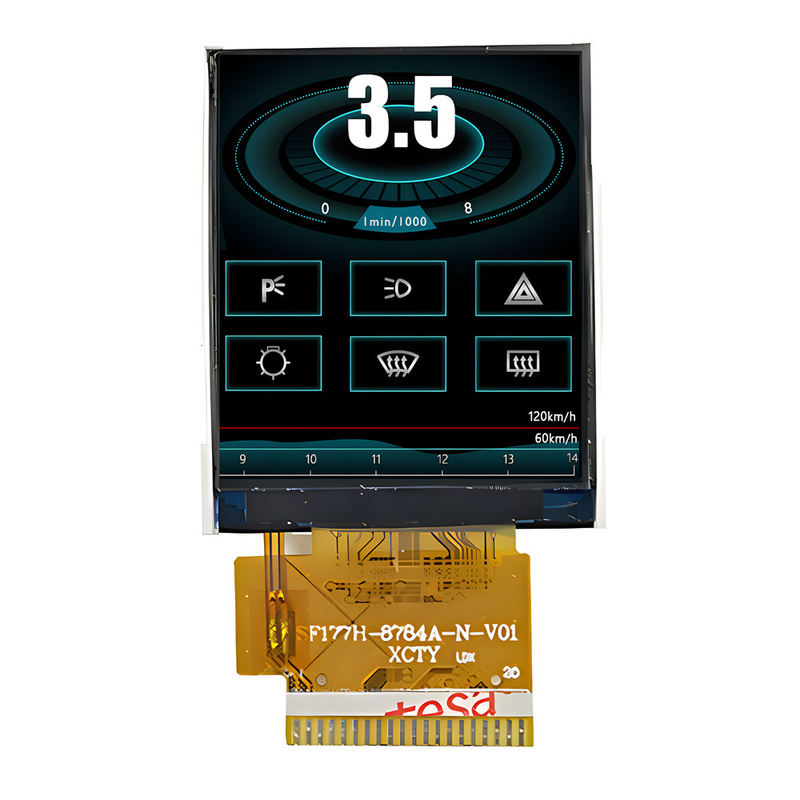

1.77 inci TFT LCD display 8-bit MPU Interface Gambar produk
