Detail produk:
|
| Produk: | Layar tampilan TFT 1,44 inci | Layar sentuh: | Panel sentuh resistif (opsional) |
|---|---|---|---|
| Resolusi: | 128x128 | Dimensi Kaca Penutup: | Dapat disesuaikan |
| Melihat arah: | 12:00 | antarmuka: | MPU 8 bit |
| Nomor PIN: | 24 PIN | Hubungan: | Mencolokkan |
| Luminansi Permukaan: | 200 cd/m2 (nit) | Seumur Hidup LED: | 40.000 jam |
| IC pengemudi: | ST7735 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1.44 inci TFT LCD Display,128x128 Titik TFT LCD Tampilan,8bit TFT LCD Display |
||
SF-TC144H-8163A-T SPECIFICATION 2016-12-07.pdf
Resistive Touchscreen TFT LCD 1.44 Inch MPU Interface Pengantar Produk
Ulasan Produk Cepat
Deskripsi
SF-TC144H-8163A-T adalah mode persegi 1,44 inci dengan modul LCD TFT Resistive Touch Screen (RTP), mendukung antarmuka MPU 8bit yang menampilkan resolusi 128x128 piksel.Modul LCD TFT ini dibangun dengan driver IC ST7735 ((kompatibel dengan IC ILI9163C). tegangan pasokan untuk analog (Vcc) berkisar dari 2,6V sampai 3,3V, nilai khas 2,8V. Modul ini memiliki panel permukaan anti-silau, arah pandang jam 12, inversi skala abu-abu jam 6.
Modul SF-TC144H-8163A-T adalah tipe persegi TFT-LCD yang ditampilkan dengan kecerahan 150 nits (nilai khas).Suhu kerja adalah dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.

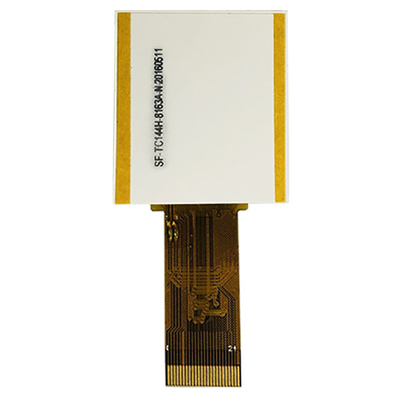

Resistive Touchscreen TFT LCD 1.44 Inch MPU Interface Gambar Produk
Deskripsi PIN
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | YD | Aku | Panel sentuh bawah sinyal masukan |
| 2 | XL | Aku | Panel sentuh kiri Sinyal Masuk |
| 3 | YU | Aku | Sinyal Masuk Panel Sentuh UP |
| 4 | XR | Aku | Panel sentuh kanan Sinyal Masuk |
| 5 | IOVCC | P | Pasokan listrik1.8V Tegangan |
| 6 | GND | P | Power ground |
| 7 | VDD | P | Pasokan listrik2.8V Tegangan |
| 8 | DB7 | I/O | Tampilan Data I/O |
| 9 | DB6 | I/O | Tampilan Data I/O |
| 10 | DB5 | I/O | Tampilan Data I/O |
| 11 | DB4 | I/O | Tampilan Data I/O |
| 12 | DB3 | I/O | Tampilan Data I/O |
| 13 | DB2 | I/O | Tampilan Data I/O |
| 14 | DB1 | I/O | Tampilan Data I/O |
| 15 | DB0 | I/O | Tampilan Data I/O |
| 16 | /RD | P | Membaca sinyal strobo pin input |
| 17 | / WR | Aku | Menulis sinyal stroboscopic input pin |
| 18 | RS | Aku | Register pilih sinyal |
| 19 | /RESET | Aku | LCM Reset sinyal masukan |
| 20 | /CS | Aku | Pin input untuk sinyal pemilihan chip |
| 21 | BL-K | Aku | Katode LED |
| 22 | BL-K | Aku | Katode LED |
| 23 | BL-A | Aku | LED Anode |
| 24 | NC | - | - |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -10 sampai 60 | °C |
| Suhu penyimpanan | Tstg | -20 sampai 60 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika=40AMA | - |
| Pasokan arus | Jika | - | 40 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 96 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 200 | - | Cd/m2 | Jika=40MA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=40MA | - |
| Warna lampu latar | Putih | ||||||
Spesifikasi panel layar sentuh
| Artikel | Simbol | Min. | Jenisnya. | Max. Apa yang terjadi? | unit | Perhatikan |
| Transparansi | - | - | 82 | - | % | JIS K-7105 |
| Kabut | - | - | 1 | - | % | JIS K-7105 |
| Kekerasan Permukaan | - | - | 3 | - | H | 150gf 45° |
| Kekuatan Pengelupasan FPC | - | 5 | - | N | Ke atas 90° | |
| FPC Bending | - | - | 3 | - | siklus | R=1.0, 90° |
| Kekuatan masukan | - | - | 50 | Gf | - | |
| Tegangan nominal | V touch | 7 | V | DC | ||
| Resistensi sumbu X | Rx | 150 | 500 | FPC PIN | ||
| Resistensi sumbu X | Ry | 200 | 800 | |||
| Linearitas | - | - | ± 1.5 | ± 2.0 | % | - |
| Bicara | - | - | - | 20 | ms | - |
| Resistensi Isolasi | Ri | 10 | - | - | MΩ | - |
| Catatan Kehidupan | - | 1,00,000 | - | - | Waktu | - |
| Input Life | - | 1,000,000 | - | - | Waktu | - |
Karakteristik optik
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
| Min | Jenis | Maksimal | |||||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 25 | - | Nona | (1) (2) | |
| 2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
300 | 400 | - | - | (1) ((3) | |
| 4 |
Menonton Sudut
|
Hor. | θR | CR>10 | 60 | - | Tingkat | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| Aku... | - | 45 | - | ||||||

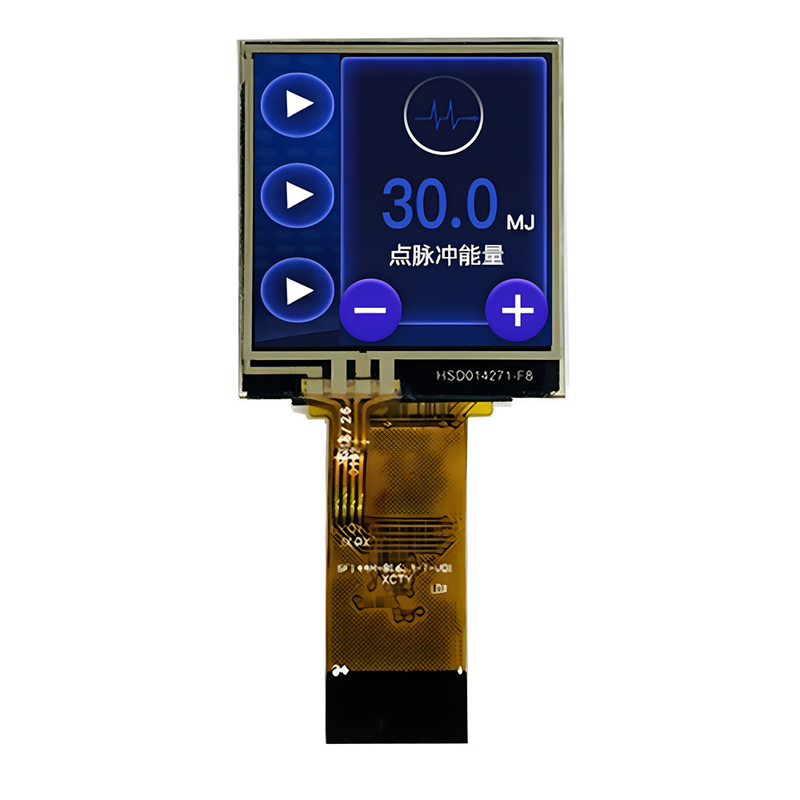

Resistive Touchscreen TFT LCD 1.44 Inch MPU Interface Gambar produk
