Detail produk:
|
| Produk: | 1.22 inci TFT LCD | layar sentuh: | tanpa sentuhan (dengan CTP opsional) |
|---|---|---|---|
| Resolusi: | 240*204 titik | Dimensi Kaca Penutup: | Dapat disesuaikan |
| Melihat arah: | IPS (semua sudut pandang) | Antarmuka: | SPI |
| Nomor PIN: | 13 pin | Dimensi Garis Besar: | 330,66 x 33,02 x 1,5 mm |
| Hubungan: | ZIF FPC | Luminansi Permukaan: | 300 cd/m2(nit) |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1.22 inci TFT LCD Display,SPI Interface TFT LCD Display |
||
1.22 inci TFT LCD Display 240x204 Pixels SPI Interface Pambuka Produk
Ulasan Produk Cepat
Deskripsi
SF-TC122B-8175A-N adalah layar LCD TFT bulat berwarna penuh diagonal 1,22 inci 240x204. ini mendukung antarmuka SPI, banyak digunakan untuk perangkat Wearable, Round Display, MP3 player, perangkat genggam dll.Untuk koneksi mudah ke host Anda, FFC / FPC ekor pasangan dengan mudah untuk menemukan soket ZIF.
SF-TC122B-8175A-N adalah mode melingkar TFT-LCD ditampilkan dengan kecerahan 300 nits (nilai khas).suhu penyimpanan berkisar dari -30°C sampai +80°C. sebagai 1,22 inci bulat TFT display modul yang banyak digunakan dalam berbagai aplikasi, kami menyesuaikan spi mcu RGB antarmuka dengan panjang ekor yang berbeda. gambar sebagai di bawah ini untuk pemeriksaan rinci Anda.

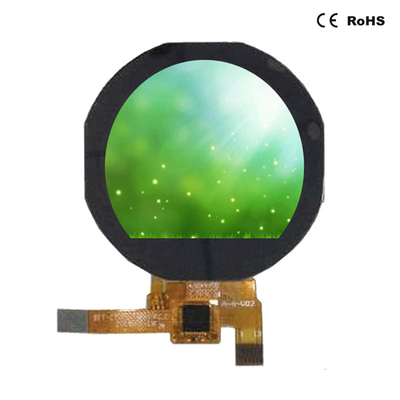

1.22 inci TFT LCD Display 240x204 Pixels SPI Interface Gambar Produk
Definisi PIN
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | LEDK2 | O | Katode LED |
| 2 | LEDK1 | O | Katode LED |
| 3 | LEDA | O | LED Anode |
| 4 | GND | Aku | Tanah |
| 5 | FMARK | Aku | Tearing efek output pin untuk sinkronisasi MCU untuk frame menulis, diaktifkan oleh S / W perintah. |
| 6 | SDA | Aku | Tampilkan sinyal input data |
| 7 | SCLK | Aku | Dalam Serial Interface, ini digunakan sebagai SCL. |
| 8 | RS | Aku | Tampilkan data/pin pemilihan perintah dalam antarmuka serial 4 baris. |
| 9 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 10 | Reset | Aku | LCM Reset sinyal masukan |
| 11 | IOVCC | Aku | Sumber Daya 2.8V/1.8V Tegangan |
| 12 | VCC | Aku | Sumber Daya 2.8V Tegangan |
| 13 | GND | Aku | Tanah |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 6.4 | V | Jika=20AMA | - | ||
| Pasokan arus | Jika | - | 20 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 96 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 300 | - | Cd/m2 | Jika = 20MA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika = 20MA | - |
| Warna lampu latar | Putih | ||||||
Karakteristik optik
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
| Min | Jenis | Maksimal | |||||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 25 | - | Nona | (1) (2) | |
| 2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
300 | 500 | - | - | (1) ((3) | |
| 4 |
Menonton Sudut
|
Hor. | θR | CR>10 | 80 | - | Tingkat | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | - | 80 | - | |||||
| Aku... | - | 80 | - | ||||||

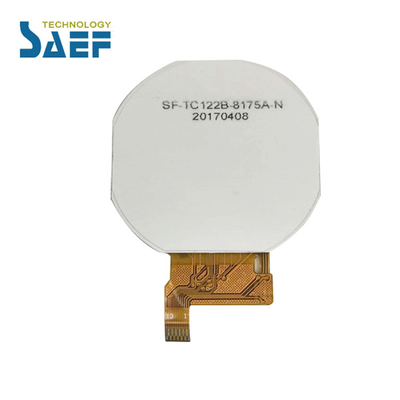

1.22 Inch TFT LCD Display 240x204 Pixels SPI Interface Gambar Produk
