Detail produk:
|
Produk: | Layar TFT 3,5 Inci | Resolusi: | 320*240 titik |
---|---|---|---|
Layar sentuh: | Panel sentuh resistif (CTP opsional) | Dimensi Kaca Penutup: | Dapat disesuaikan |
Dimensi Garis Besar: | 630,9 x 76,9 x 4,45 (mm) | Melihat arah: | 6:00 |
antarmuka: | RGB | Nomor PIN: | 54 pin |
Hubungan: | ZIF | Luminansi Permukaan: | 400cd/m2 ((nits) |
Seumur Hidup LED: | 40.000 jam | IC pengemudi: | HX8238D |
Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar LCD TFT 3,5 inci,RGB Interface TFT LCD Display |
** Unduh Data Sheet **
SF-TC350M-9268A1-T Spesifikasi.pdf < dengan Resistive Touch Screen >
SF-TC350M-9268A1-N Spesifikasi.pdf < tanpa layar sentuh >
3.5 inci TFT LCD Display 320x240 RGB Interface Pambuka Produk
Ulasan Produk Cepat
Deskripsi
SF-TC350M-9268A1-T adalah layar TFT-LCD 3,5 inci dengan resolusi 320x240 piksel dan kecerahan 400 cd/m2.Dimensi modul tampilan adalah 63.9 x 76.9 x 4.45 mm, dan area aktifnya adalah 70.08 x 532.56 mm. Kisaran tegangan pasokan untuk analog adalah 2.5V hingga 3.3V; nilai khasnya adalah 2.8V.
Modul tampilan ini menggunakan layar Tipe TN, yang sudut geraknya adalah 6H. Modul SF-TC350M-9268A1-T dapat beroperasi pada suhu dari -20 ° C hingga +70 ° C; suhu penyimpanan berkisar dari -30 ° C hingga +80 ° C.

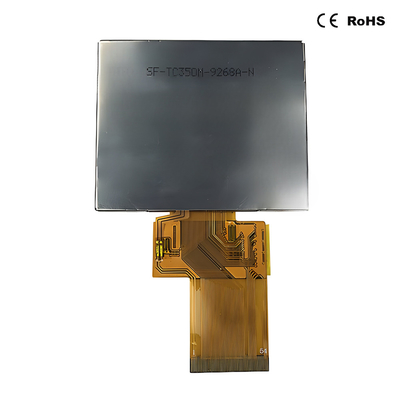

3.5 inci TFT LCD Display 320x240 RGB Interface Gambar Produk
Definisi Pin
Pin NO. | Simbol | I/O | Deskripsi |
1 | LED-K1 | Aku | Katode LED |
2 | LED-K2 | Aku | Katode LED Sambungkan ke LED-K1 |
3 | LED-A1 | Aku | LED Anode |
4 | LED-A2 | Aku | LED Anode Sambungkan ke LED-A1 |
5 ~ 7 | NC | - | Tidak ada hubungannya |
8 | /RESET | Aku | Setel ulang Pin |
9 | CS | Aku | Pin input untuk sinyal pemilihan chip |
10 | SCL | Aku | Sinyal Jam SPI |
11 | SDI | Aku | SPI Interface Input Pin |
12 | B0 | Aku | Sinyal data biru (LSB) |
13 ~ 19 | B1-7 | Aku | Sinyal data biru |
20 | G0 | Aku | GREEN Sinyal data (GSB) |
21 ~ 27 | G1-7 | Aku | Sinyal data hijau |
28 | R0 | Aku | RED Sinyal Data (LSB) |
29 ~ 35 | R1-7 | Aku | Sinyal data Merah |
36 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
37 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
38 | DOTCLK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
39 ~ 40 | NC | - | Tidak ada hubungannya |
41 | VDD | Aku | Sumber Daya +2.8V |
42 | VDDIO | Aku | 1.8V~2.8V Sumber Daya |
43 | YU | Aku | Pin Panel Sentuh |
44 | XL | Aku | Pin Panel Sentuh |
45 | YD | Aku | Pin Panel Sentuh |
46 | XR | Aku | Pin Panel Sentuh |
47 ~ 51 | NC | - | Bukan Koneksi |
52 | ENABLE | Aku | Input Data memungkinkan kontrol |
53 ~ 54 | GND | Aku | Power Ground |
Batas Maksimum Absolute
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
Tegangan operasi | VDD | 2.5 | 2.8 | 3.3 | V | - |
Arus pasokan | IDD | - | TBD | - | mA | VDD = 2,8V, Ta = 25°C |
Tegangan masukan | HIV | 0.7VDD | - | VDD | V | - |
VIL | 0 | - | 0.3VDD | V | ||
arus kebocoran masukan | IIL | - | TBD | - | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
Tegangan Pasokan | Vf | 17.5 | 19.2 | 20.5 | V | Jika=20 mA | - |
Pasokan arus | Jika | - | 20 | - | mA | - | - |
Tegangan kebalikan | Vr | - | - | 5 | V | - | |
Penghambatan daya | Pd | - | 288 | - | mW | - | |
Intensitas Cahaya untuk LCM |
- |
350 | 400 | 450 | Cd/m2 | Jika = 20mA | - |
Keseragaman untuk LCM | - | 80 | - | - | % | Jika=20 mA | - |
Warna lampu latar | Putih |
Spesifikasi panel layar sentuh
Artikel | Simbol | Min. | Jenisnya. | Max. Apa yang terjadi? | unit | Perhatikan |
Transparansi | - | - | 82 | - | % | JIS K-7105 |
Kabut | - | - | 1 | - | % | JIS K-7105 |
Kekerasan Permukaan | - | - | 3 | - | H | 150gf 45° |
Kekuatan Pengelupasan FPC | - | 5 | - | N | Ke atas 90° | |
FPC Bending | - | - | 3 | - | siklus | R=1.0, 90° |
Kekuatan masukan | - | - | 50 | Gf | - | |
Tegangan nominal | V touch | 7 | V | DC | ||
Resistensi sumbu X | Rx | 150 | 500 | FPC PIN | ||
Resistensi sumbu X | Ry | 200 | 800 | |||
Linearitas | - | - | ± 1.5 | ± 2.0 | % | - |
Bicara | - | - | - | 20 | ms | - |
Resistensi Isolasi | Ri | 10 | - | - | MΩ | - |
Catatan Kehidupan | - | 1,00,000 | - | - | Waktu | - |
Input Life | - | 1,000,000 | - | - | Waktu | - |
Karakteristik optik
Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
Min | Jenis | Maksimal | |||||||
1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 15 | - | Nona | (1) (2) | |
2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - | - | |
3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
- | 250 | - | - | (1) ((3) | |
4 |
Menonton Sudut
|
Hor. | θR | CR>10 | - | 60 | - | Tingkat | - |
θL | - | 60 | - | ||||||
Ver. | Θ+ | - | 45 | - | |||||
Aku... | - | 60 | - |

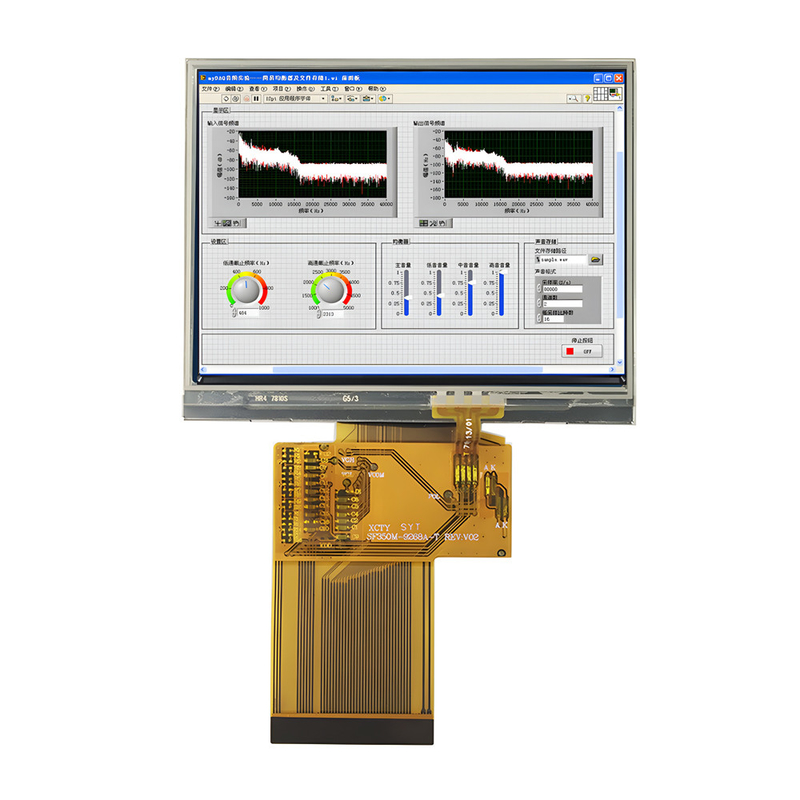

3.5 inci TFT LCD Display 320x240 RGB Interface Gambar produk
