Detail produk:
|
| Produk: | 2.4 inci TFT LCD | layar sentuh: | Tanpa Layar Sentuh (Dipersonalisasi) |
|---|---|---|---|
| Resolusi: | 240x320 titik | Dimensi Kaca Penutup: | Tanpa (Dapat Disesuaikan) |
| Melihat arah: | 12:00 | Antarmuka: | MPU 16 |
| Nomor PIN: | 40 PIN | Hubungan: | Memasukkan (dapat disesuaikan） |
| Luminansi Permukaan: | 200 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
| IC pengemudi: | ST7789V | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | MCU Interface TFT LCD Display,240x320 Titik TFT LCD Tampilan,Layar LCD TFT 2 |
||
TFT LCD 2.4 Inch 240x320 Dots, 2.4 " TFT Display MCU Interface ZIF FPC Connection
Ulasan Produk Cepat:
¢ Nomor Model SF-TC240I-8657A-N
′′2,4" TFT SPI 240 x 320
Ukuran: 2.4 inci
Resolusi: 240×320 titik
Arah Penampakan: 12H
Interface: MCU
¢ Driver IC:ST7789V
Pengendalian: Tidak
Kecerahan (cd/m2): 200
¢ Frame Through Hole: Tidak
Layar sentuh: Tanpa layar sentuh
SF-TC240I-8657A-N adalah modul TFT-LCD berukuran diagonal 2,4 inci dengan resolusi 240x320 piksel.tegangan pasokan untuk analog (VCC) berkisar dari 2.5V sampai 3.0V. Modul ini memiliki panel permukaan Glare, View Direction jam 12, Inversi skala Gray jam 6, rasio kontras 500:1.
Modul SF-TC240I-8657A-NTFT-LCD adalah modus Potret dengan kecerahan 200 nits (nilai khas).SF-TC240I-8657A-N dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
Fitur:
| Produk: | 2.4 inci TFT LCD | Layar sentuh: | Tanpa layar sentuh (diperbaiki) |
|---|---|---|---|
| Resolusi: | 240x320 Titik | Dimensi kaca penutup: | Tanpa (Dipersonalisasi) |
| Arah melihat: | 12:00 | Antarmuka: | MPU 16 |
| Nomor Pin: | 40 pin | Koneksi: | Plugging (bisa disesuaikan) |
| Luminance permukaan: | 200 Cd/m2 ((nit) | Umur LED: | 40,000 Jam |
| Pengemudi IC: | ST7789V | Kepatuhan: | Sesuai dengan REACH & RoHS |

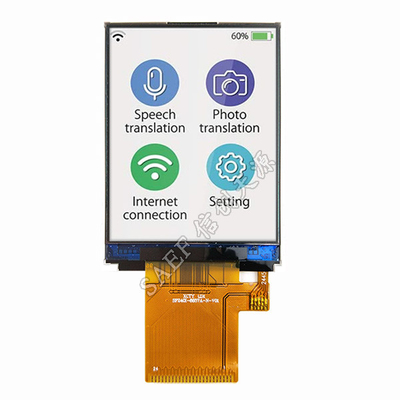

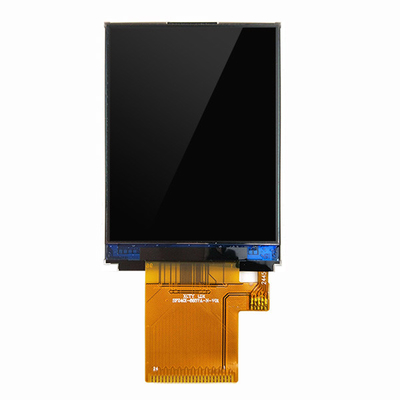

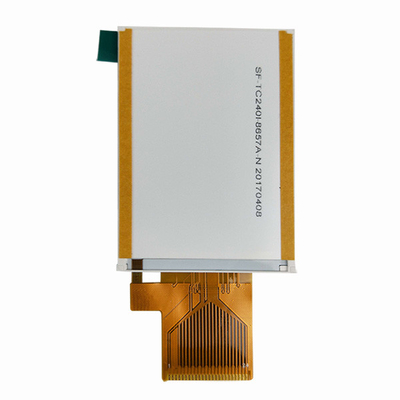

2.4" inci TFT LCD Display Gambar
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | VCC | Aku | Sumber Daya 2.8V Tegangan |
| 2 | GND/K | Aku | Tanah |
| 3 | LEDA | O | LED Anode |
| 4 | Reset | Aku | LCM Reset sinyal masukan |
| 5 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 6 | RS | Aku | Register pilih sinyal |
| 7 | WR | Aku | Menulis sinyal stroboscopic input pin |
| 8 | RD | Aku | Membaca sinyal strobo pin input |
| 9-24 | DB0-DB15 | I/O | Tampilan Data I/O |
| Artikel | Simbol | Vdaerah | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Inputtegangan | Vin | VDD+0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | ️ |
| Arus pasokan | AkuDD | ️ | ️ | 5 | mA | VDD= 2,8V, Ta = 25°C |
| Tegangan masukan | VIH | 0.8VDD | ️ | VDD | V | ️ |
| VAkuL | 0 | ️ | 0.2VDD | V | ||
| arus kebocoran masukan | AkuIL | - Satu.0 | ️ | 1.0 | mA | VIN=VDDatau VSS |
| Artikel | Symbol | MIN | TYP | Maksimal | UNIT | TesKondisi |
| Tegangan Pasokan | Vf | 3.2 | V | Jika=80mA | ||
| Pasokan arus | Jika | ️ | 80 | ️ | mA | ️ |
| Tegangan kebalikan | Vr | ️ | ️ | 5 | V | ️ |
| Penghambatan daya | Pd | ️ | 288 | ️ | mW | ️ |
| Intensitas Cahaya untuk LCM |
️ |
️ | 200 | ️ | Cd/m2 | Jika=80mA |
| Keseragaman untuk LCM | ️ | 80 | ️ | ️ | % | Jika=80 mA |
