Detail produk:
|
| Produk: | Layar TFT 3,5 Inci | Resolusi: | 320x240 titik |
|---|---|---|---|
| layar sentuh: | dengan layar sentuh PCAP | Tutup Lensa: | Dapat disesuaikan |
| Melihat arah: | jam 6 | Antarmuka: | ANTARMUKA RGB |
| Garis Besar Redup.: | 76.9x63.9x4.65mm | Nomor PIN: | 54 pin |
| Arus Pasokan Lampu Belakang: | 20 mA | Tegangan Pasokan Lampu Latar: | 19.2 V |
| Hubungan: | ZIF FPC | Luminansi Permukaan: | 320 cd/m2 (nit) |
| Tegangan catu daya untuk logika: | 1,6~3,3V | Tegangan Masuk: | VDD+0,3 V |
| Suhu operasi: | -20 sampai 70 °C | Suhu penyimpanan: | -30 hingga 80 °C |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 3.5" TFT LCD Screen,Capacitive Touchscreen TFT LCD Screen,RGB interface TFT layar LCD |
||
3.5" Capacitive Touchscreen TFT, 3,5" TFT LCD Screen 320x240 RGB Interface Pambuka Produk
Ulasan Produk Cepat
Nomor Model SF-TO350M-8840A-CT
TFT Touch Screen 3,5 inci, TFT LCD Screen 3,5 inci
Resolusi: 320x240 titik
Arah pandang: 6H
¢ Antarmuka: RGB
¢ Driver IC: HX8238
¢ Kecerahan (cd/m2): 300
Layar sentuh: Layar sentuh kapasitif (PCAP)
Titik Deteksi: 5 Jari
Deskripsi
SAEF TECHNOLOGY SF-TO350M-8840A-CT adalah unit tampilan kristal cair 3,5 inci yang menggunakan transistor film tipis sebagai komponen aktif dan termasuk piksel.3) panel utama TN-LCD transparan inciResolusi panel ini adalah 320 (RGB) x 240 piksel, dan dapat menampilkan hingga 167M warna.
SF-TO350M-8840A-CT dilengkapi dengan layar sentuh PCAP, yang merupakan struktur G + G. SF-TO350M-8840A-CT mendukung antarmuka RGB, dan layar sentuh adalah antarmuka IIC.
Modul SF-TO350M-8840A-CT TFT LCD banyak digunakan dalam perangkat genggam seperti kotak hitam, perangkat pintar, POS seluler, pembaca uang tunai, ponsel genggam GPS, mesin pemesanan genggam,Penganalisis sinyal, peralatan laboratorium desktop, sistem keamanan, otomatisasi rumah, pemutar audio mini, dan monitor bayi.
Fitur
| Produk: | 3.5 inci TFT Display |
| Resolusi: | 320X240 Titik |
| Lensa Penutup: | Dapat disesuaikan |
| Antarmuka: | Antarmuka RGB |
| Nomor Pin: | 54 pin |
| Layar sentuh: | Dengan layar sentuh PCAP |
| Luminance permukaan: | 320 Cd/m2 |
| Arah melihat: | Jam 6 |
| Outline Dim.: | 76.9x63.9x4.65 (mm) |
| Pasokan Lampu Belakang | 20 mA |
| Tegangan pasokan lampu latar: | 19.2 V |
| Koneksi: | ZIF FPC |
| Tegangan Masuk: | VDD+0,3 V |
| Tegangan catu daya untuk logika: | 1.6 ~ 3.3 V |
| Suhu operasi: | -20 sampai 70 °C |
| Suhu penyimpanan: | -30 sampai 80 °C |
| Sertifikat: | ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
| Pin | Simbol | Fungsi |
|---|---|---|
| 1 ~ 2 | LED- | Daya untuk katode lampu latar LED |
| 3 ~ 4 | LED+ | Daya untuk anode lampu latar LED |
| 5 ~ 7 | NC | Tidak ada koneksi |
| 8 | /RESET | Reset perangkat keras |
| 9 | SPENA | Chip pilih pin antarmuka serial |
| 10 | SPCLK | Clock pin dari serial interface (SPCK) |
| 11 | SPDAT | Pin input data dalam mode serial (SPDA) |
| 12 ~ 19 | B0~B7 | Bus data |
| 20 ~ 27 | G0~G7 | Bus data |
| 28 ~ 35 | R0~R7 | Bus data |
| 36 | HSYNC | Sinyal sinkronisasi jalur |
| 37 | VSYNC | Sinyal sinkronisasi frame |
| 38 | DCLK | Sinyal dot-clock dan sumber osilator |
| 39 ~ 40 | NC | Tidak ada koneksi |
| 41 ~ 42 | VCC | Sumber Daya |
| 43 ~ 47 | NC | Tidak ada koneksi |
| 48 ~ 50 | SEL2~SEL0 | Input pin untuk memilih mode antarmuka input |
| 51 | NC | Tidak ada koneksi |
| 52 | DE | Tampilan mengaktifkan pin dari pengontrol. tarik internal tinggi Sambungkan ke VDDIO atau mengambang jika tidak digunakan. |
| 53 | DGND | Sistem ground pin dari IC. |
| 54 | AVSS | Pengetikan untuk sirkuit analog, sambung ke sistem ground. |
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
|---|---|---|---|---|---|
| Tegangan Pasokan Untuk LCM | VCC | 1.6 | 2.8 | 3.3 | V |
| Pasokan arus untuk LCM | ICC | - | 8.6 | 15 | mA |
| Persediaan PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | - Apa yang terjadi? | 45 | 68 | mA |

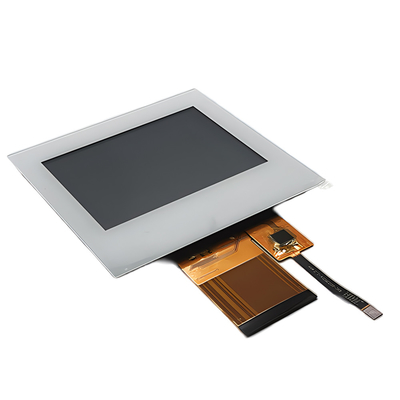

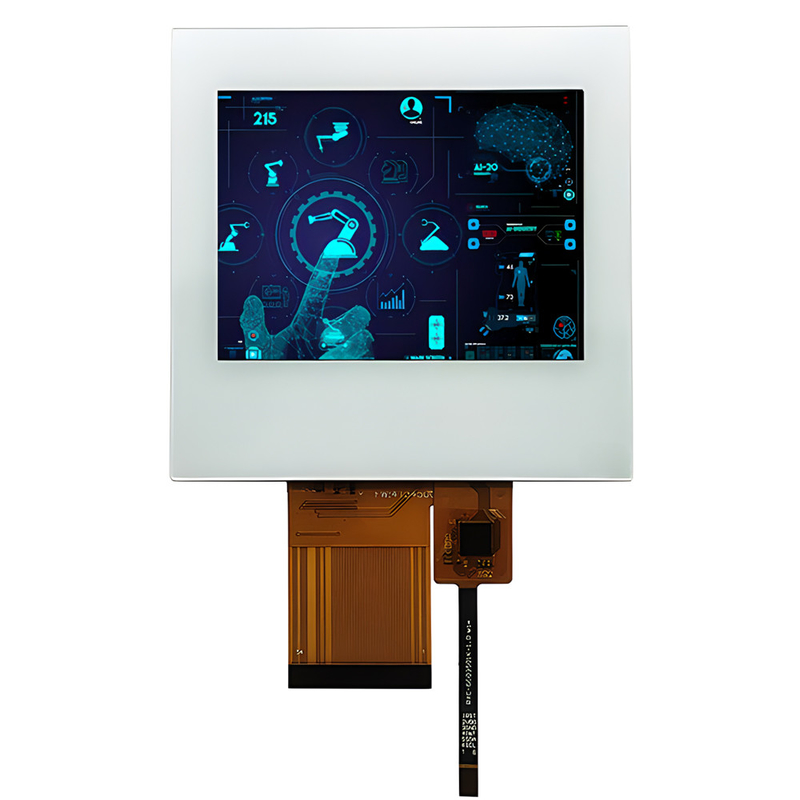

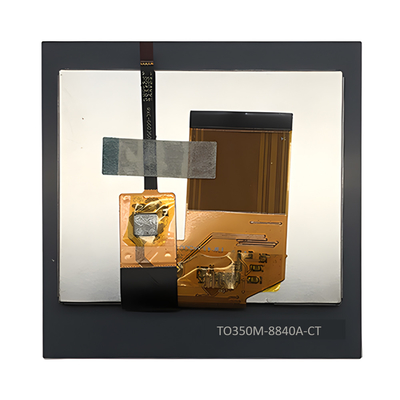

3.5" Capacitive Touchscreen TFT, 3,5" TFT LCD Screen 320x240 RGB Interface Gambar produk
