Detail produk:
|
| Produk: | Layar LCD TFT 4,3 inci | Resolusi: | 480x800 Piksel |
|---|---|---|---|
| Antarmuka: | RGB | Melihat arah: | Semua sudut pandang (IPS) |
| layar sentuh: | Dengan Layar Sentuh Resistif | Luminansi Permukaan: | 300 cd/m2 (Dapat disesuaikan) |
| IC pengemudi: | HX8369-A01 | Tegangan Mengemudi: | 2,8 V |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
| Hubungan: | ZIF FPC (Dapat Disesuaikan) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Resistive Touch Screen RGB TFT Display,480x800 RGB TFT Display,Tampilan TFT LCD RGB vertikal |
||
4.3 inci RGB TFT Display 480x800 Pixel Dengan Resistive TouchScreenPengantar Produk
Ulasan Produk Cepat
Ukuran: 4,3 inci IPS TFT
Resolusi: 480 x 800 titik
Arah pandang: IPS semua sudut pandang
¢ Antarmuka: RGB
¢ Driver IC:HX8369
Pengendalian: Tidak
¢ Kecerahan (cd/m2): 300
Layar sentuh: Panel sentuh resistif
Deskripsi Produk
SAEF TECHNOLOGY SF-TC430S-8501A-T adalah layar TFT-LCD penuh 4,3 inci dengan resolusi 480x800 (480 horizontal x 800 vertikal piksel array).Tegangan catu daya (VCC) untuk mengemudi panel LCD adalah 2.6V sampai 3.3V, dengan tegangan khas 2,8V. Ini mendukung antarmuka RGB. Modul layar sentuh 4,3 inci ini dapat digunakan untuk gambar warna berkualitas tinggi yang membutuhkan tampilan TFT dalam sistem tertanam,otomatisasi, GPS, peralatan medis, peralatan industri, peralatan keamanan, dll.
SF-TC430S-8501A-T adalah TFT tipe IPS-LCD dengan kecerahan 300 cd/m2 (nilai khas), cocok untuk aplikasi yang membutuhkan lampu latar yang lebih terang.Kecerahan permukaan dapat disesuaikan ke 1000cd / m2Layar sentuh resistif TFT 4,3 inci ini dapat beroperasi pada suhu mulai dari -20 °C hingga +70 °C; Suhu penyimpanan antara -30 °C dan +80 °C.
Informasi Produk
| Produk: | 4.3 inci TFT LCD Display |
| Resolusi: | 480x800 piksel |
| Antarmuka: | RGB |
| Arah melihat: | Semua sudut pandang (IPS) |
| Layar sentuh: | Dengan Resistive Touch Screen |
| Luminance permukaan: | 300 Cd/m2 (Dipersonalisasi) |
| Pengemudi IC: | HX8369-A01 |
| Tegangan penggerak: | 2.8 V |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Koneksi: | ZIF FPC (Dipersonalisasi) |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

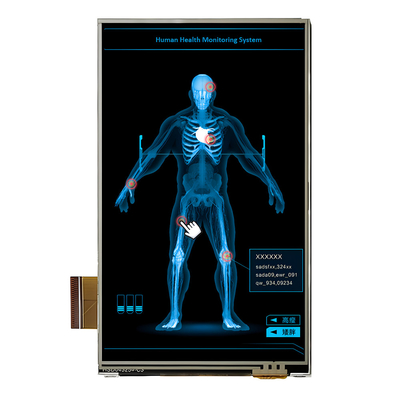

4.3 inci RGB TFT Display 480x800 Pixel Dengan Resistive TouchScreenGambar Produk
Definisi Pin
| Tidak, tidak. | Nama Pin | I/O | Deskripsi |
| 1 | GND | Aku | Tanah |
| 2 | LEDA | O | LED Anode |
| 3 | LEDK | O | Katode LED |
| 4 | VCC | Aku | Sumber Daya 2.8V Tegangan |
| 5 | IOVCC | Aku | Sumber Daya 2.8V/1.8V Tegangan |
| 6 | SDO | Aku | Sinyal input serial |
| 7 | SDI | Aku | Sinyal masukan serial |
| 8 | GND | Aku | Tanah |
| 9 | SCL_WR | Aku | Membaca sinyal strobo pin input |
| 10 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 11 | NC | Aku | NC |
| 12 | Reset | Aku | LCM Reset sinyal masukan |
| 13-20 | R0-R7 | I/O | Tampilan Data I/O |
| 21-28 | G0-G7 | I/O | Tampilan Data I/O |
| 29-36 | B0-B7 | I/O | Tampilan Data I/O |
| 37 | DE | Aku | Sinyal Aktifkan Data untuk Operasi Antarmuka RGB |
| 38 | GND | Aku | Tanah |
| 39 | PLK | Aku | Sinyal Jam Titik untuk Operasi Antarmuka RGB |
| 40 | GND | Aku | Tanah |
| 41 | HS | Aku | Sinyal sinkronisasi horizontal garis |
| 42 | VS | Aku | Sinyal Sinkronisasi Vertikal Frame |
| 43 | ID | - | - |
| 44 | PWM | Aku | Pin ini terhubung ke driver LED eksternal. |
| 45-46 | GND | Aku | Tanah |
| 47 | YU | O | Pin Panel Sentuh |
| 48 | XL | O | Pin Panel Sentuh |
| 49 | YD | O | Pin Panel Sentuh |
| 50 | XR | O | Pin Panel Sentuh |
| 51 | GND | Aku | Tanah |
Karakteristik DC
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | - | 25.6 | - | V | Jika=20 mA | - |
| Pasokan arus | Jika | - | 20 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | - | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 300 | - | Cd/m2 | Jika = 20mA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=20 mA | - |
| Warna lampu latar | Putih | ||||||
4.3 inci RGB TFT Display 480x800 Pixel Dengan Resistive TouchScreenGambar produk
