Detail produk:
|
| Produk: | Layar TFT 4,3 inci | Resolusi: | 480x272 |
|---|---|---|---|
| Melihat arah: | IPS, Semua Sudut Pandang | IC pengemudi: | ST7283 |
| layar sentuh: | Tidak (RTP dan CTP opsional) | Nomor PIN: | 40 PIN |
| Hubungan: | ZIF FPC 46mm | Luminansi Permukaan: | 500 cd/m2 (nit) |
| Tegangan operasi: | 3.3V | Antarmuka: | RGB |
| Suhu Operasi: | 20°C sampai +70°C | suhu penyimpanan: | -30°C sampai +80°C |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 480*272 Pixel TFT LCD Display,Layar LCD TFT 4 |
||

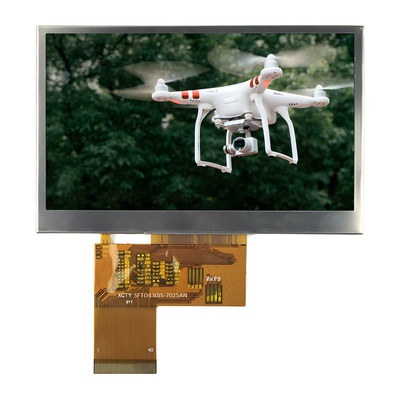

4.3 inci IPS 480*272 Pixel TFT LCD Display, RGB 4,3 Inch TFT Screen Product Pambuka
Ulasan Produk Cepat
Modul LCD TFT 4,3 inci, Modul TFT 4,3 inci
Resolusi: 480x272 titik
Arah pandang: IPS, Semua sudut pandang
¢ Antarmuka: RGB
Suhu operasi: -20°C sampai +70°C
¢ Driver IC:ST7283
Pengendalian: Tidak
¢ Kecerahan (cd/m2): 500
¢ Frame Through Hole: Tidak
Panel sentuh: Resistif layar sentuh
Deskripsi
Tampilan RGB 4,3 inci ini memiliki kecerahan yang cukup dan dapat memberikan kecerahan 300nits, 500nits, 1000nits, 1500nits untuk penggunaan dalam ruangan atau luar ruangan.berkat teknologi IPS dan 16 juta warna, itu terlihat bagus dari sudut manapun.
Layar sentuh ini menggunakan sensor sentuh resistif, menjadikannya pilihan yang sangat baik untuk digunakan di luar ruangan.
Ini touchless 4,3 inci monitor berbagi output pin yang sama dengan resistif dan kapasitif kami layar sentuh.
Informasi Produk
| Produk: | 4.3 inci TFT Display |
| Resolusi: | 480x272 |
| Luminance permukaan: | 500 Cd/m2 (nits) |
| Arah melihat: | IPS, semua sudut pandang |
| Antarmuka: | RGB |
| Pengemudi IC: | ST7283 |
| Nomor Pin: | 40 pin |
| Layar sentuh: | Tidak (RTP dan CTP opsional) |
| Koneksi: | ZIF FPC 46mm |
| Tegangan operasi: | 3.3V |
| Operasi Temp.: | 20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Umur LED: | 40,000 Jam |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
4.3 inci IPS 480*272 Pixel TFT LCD Display, RGB 4,3 Inch TFT Screen ProductMenggambar
Definisi Pin
| Tidak, tidak. | Nama pin | I/O | Deskripsi |
| 1 | LED-K | Aku | Katode LED |
| 2 | LED-A | Aku | LED Anode |
| 3 | VSS | Aku | Power Ground |
| 4 | VDD | Aku | Sumber Daya |
| 5- 12 | R00-R07 | Aku | RED Sinyal Data (LSB) |
| 13-20 | G00-G07 | Aku | GREEN Sinyal data (GSB) |
| 21-28 | R00-R07 | Aku | Sinyal data biru (LSB) |
| 29 | VSS | Aku | Power Ground |
| 30 | DLCK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
| 31 | DISP | Aku | Tampilkan sinyal ON/OFF |
| 32 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
| 33 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
| 34 | DE | Aku | Input Data memungkinkan kontrol |
| 35 | NC | - | Buka |
| 36 | GND | Aku | Power Ground |
| 37 | XR | Aku | PIN Panel Sentuh |
| 38 | YD | Aku | PIN Panel Sentuh |
| 39 | XL | Aku | PIN Panel Sentuh |
| 40 | YU | Aku | PIN Panel Sentuh |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 3.0-3.6 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Arus pasokan | IDD | - | TBD | - | mA | VDD = 3,3V, Ta = 25°C |
| Tegangan masukan | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| arus kebocoran masukan | IIL | - | TBD | - | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 20.3 | 22.4 | 24 | V | Jika = 20mA | - |
| Pasokan arus | Jika | - | 20 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 448 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 500 | - | Cd/m2 | Jika = 20mA | - |
| Keseragaman untuk LCM | - | 70 | 75 | - | % | Jika = 20mA | - |
| Warna lampu latar | Putih | ||||||
Hubungi Kami
Kami senang mendengar tentang proyek Anda, Jika Anda memiliki pertanyaan, Anda dapat menghubungi kami di sales2@saef.com.cn
