Detail produk:
|
| Produk: | 7.6 inci Layar LCD Square | Resolusi: | 800*800 titik |
|---|---|---|---|
| antarmuka: | MIPI | Luminansi Permukaan: | 1000 cd/m2(nit) |
| Melihat arah: | IPS, Semua sudut pandang (85/85/85/85) | Layar sentuh: | Dapat disesuaikan |
| Pengontrol LCD: | ILI9881C | Dimensi Kaca Penutup: | Dapat disesuaikan |
| Suhu Operasi: | -20°C hingga +70°C | suhu penyimpanan: | -25°C hingga +75°C |
| Cahaya: | 1000 nit | Hubungan: | ZIF FPC |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 7.6 inci TFT LCD Display,Layar LCD TFT Dapat Dibaca Sinar Matahari,Modul LCD tipe persegi |
||

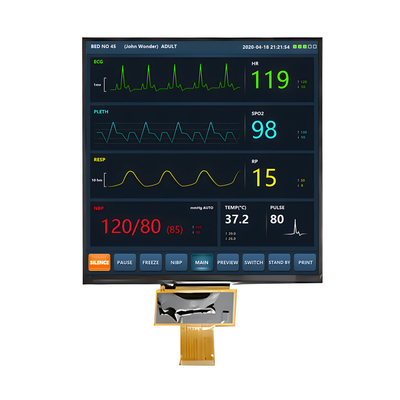

Cahaya Matahari Membaca 7.6 Inch TFT LCD 1000Nits 800x800 Pixels IPS ScreenPengantar Produk
Ulasan Produk Cepat
Tampilan LCD persegi
Ukuran: 7,6 inci
Resolusi: 800x800 titik
Arah Penampakan: IPS
¢ Antarmuka: MIPI
¢ IC pengemudi: ILI9881C
Pengendalian: Tidak
¢ Kecerahan (cd/m2): 1000
Frame Through Hole: Tidak
Layar sentuh: Panel sentuh kapasitif yang diproyeksikan (PCAP) opsional
Titik Deteksi: 5 Jari
Suhu operasi: -20~+70°C (suhu luas)
Deskripsi
Saef Technology SFTO760GX-7109A-Nsebuah modul TFT LCD dengan ukuran diagonal 7,6 inci persegi dan resolusi 800x800 pixel. Modul tampilan LCD 7,6 inci ini dilengkapi dengan sirkuit terpadu ILI9881C,yang mencakup fungsi IC pengontrol dan pengemudi, dan mendukung antarmuka MIPI. rentang tegangan catu daya (Vdd) dari monitor LCD 7,6 inci ini berkisar dari 2,5V hingga 3,6V (nilai khas 3,3V).Modul 6 inci adalah tipe IPS, dengan sudut pandang penuh (85/85/85/85 max).
PeraturanSFTO760GX-7109A-N modul display ditampilkan dengan kecerahan 1000 nits. LCD TFT IPS 7,6 inci ini dapat beroperasi pada suhu mulai dari -20 ° C sampai +70 ° C; Suhu penyimpanan antara -25 ° C dan +75 ° C.Apakah digunakan di dalam atau di luar ruangan, layar LCD IPS TFT 7,6 inci ini dapat memenuhi berbagai kebutuhan tampilan.Sistem kontrol akses, peralatan pemantauan, analizer, sistem keamanan, sistem irigasi kebun, dan berbagai aplikasi.
Informasi Produk
| Produk: | 7.6 Inch Square LCD Display |
| Resolusi: | 800*800 Titik |
| Luminance permukaan: | 1000 Cd/m2 ((nits) |
| Antarmuka: | MIPI |
| Layar sentuh: | Dapat disesuaikan |
| Dimensi kaca penutup: | Dapat disesuaikan |
| Arah melihat: | IPS, semua sudut pandang (85/85/85/85) |
| Kontroler LCD: | ILI9881C |
| Suhu operasi: | -20°C sampai +70°C |
| Temp penyimpanan: | -25°C sampai +75°C |
| Kecerahan: | 1000 Nits |
| Umur LED: | 40,000 Jam |
| Koneksi: | ZIF FPC |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

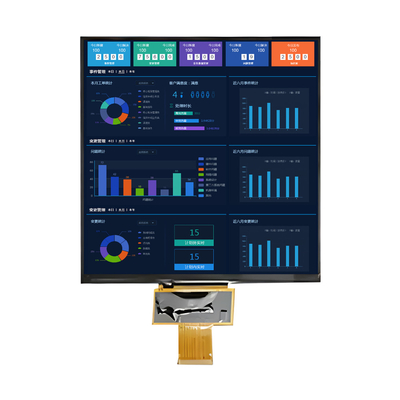

Cahaya Matahari Membaca 7.6 Inch TFT LCD 1000 Nits 800x800 Pixels IPS ScreenGambar Produk
Definisi Pin
| Pin Tidak, tidak. | Simbol | Deskripsi |
| 1 | LEDA | Anode lampu latar LED |
| 2 | LEDK | Katode lampu latar LED. |
| 3 | LEDK | Katode lampu latar LED |
| 4 | VCl | Sumber daya untuk daya analog |
| 5 | IOVCC | Sumber daya listrik untuk sirkuit daya logika dan I/O |
| 6 | Reset | Sinyal reset (kurang aktif) |
| 7 | TE | Kekuatan efek merobek |
| 8 | PWM | Output frekuensi PWM untuk kontrol driver LCD. |
| 9 | GND | Power ground |
| 10 | MIPI_DP0 | jalur data MIPI-DSI 0 pin input positif |
| 11 | MIPI_DNO | jalur data MIPI-DSI 0 pin input negatif |
| 12 | GND | Power ground |
| 13 | MIPI_DP1 | jalur data MIPI-DSI 1 pin input positif |
| 14 | MIPI_DN1 | MIPI-DSI data lane 1 pin input negatif |
| 15 | GND | Power ground |
| 16 | MIPI_CLKP | jalur data MIPl-DSI dengan dua pin input. |
| 17 | MIPI_CLKN | Pin input jalur data MIPI-DSI negatif |
| 18 | GND | Power ground |
| 19 | MIPI_DP2 | jalur data MIPI-DSI 2 pin input positif |
| 20 | MIPI_DN2 | MIPI-DSI data lane 2 pin input negatif |
| 21 | GND | Kekuatan dasar |
| 22 | MIPI_DP3 | jalur data MIPI-DSI 3 pin input positif |
| 23 | MIPI_DN3 | MIPI-DSI data lane 3 pin input negatif |
| 24 | GND | Power ground |
| 25 | TP_INT | INT pin untuk CTP ((NC) |
| 26 | TP SDA | SDA pin untuk CTP ((NC) |
| 27 | TP_SCL | Pin SCL untuk CTP ((NC) |
| 28 | TP_RESET | Reset pin untuk TP(NC) |
| 29 | TP_VCl | Pin VCl untuk CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin untuk CTP ((NC) |
Rating absolut maksimum
| Parameter | Simbol | Min | Maksimal | Satuan | Catatan |
| Tegangan Pasokan Daya | VCI ~ GND | - 0.3 | +6.5 | V | |
| Tegangan Pasokan Daya 2 | IOVCC ~ GND | - 0.3 | +3.3 | V | |
| Jangkauan Tegangan Masuk Logis | ViN | - 0.3 | IOVCC+0.3 | V | |
| Rentang Tegangan Keluar Logis | Vo | - 0.3 | IOVCC+0.3 | V | |
| Suhu operasi | Topr | - 20 | +70 | °C | |
| Suhu penyimpanan | Tstg | -25 | +75 | °C |
Karakteristik DC
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan suplai untuk sirkuit analog | VCl | 2.5 | 3.3 | 3.6 | V |
| Tegangan pasokan untuk sirkuit logika | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Tegangan masuk "H'leve | VH | 0.7*IOVCC | IOVCC | V | |
| Tegangan masukan "L'leve" | VL | GND | 0.3*IOVCC | V | |
| Tegangan output "H"level | Voh | 0.8*IOVCCl | IOVCC | V | |
| Tegangan keluar "L'leve" | Vol | GND | 0.2*IOVCC | V |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi |
| Tegangan ke depan | Vf | 13.5 | 15.0 | 17 | V | Jika = 225
mA |
| ICM Luminance | LV | 1000 | ️ | cd/m | ||
| Jumlah LED | 5X5 | Sepotong | ||||
| Mode koneksi | S/P | 5Serial/5Parallel | ||||
Cahaya Matahari Membaca 7.6 Inch TFT LCD 1000 Nits 800x800 Pixels IPS ScreenGambar produk
Layar sentuh berkapasitas proyeksi (PCAP)
Teknologi sentuh kapasitif proyeksi (PCAP) memberikan respons cepat dan responsif dan keandalan tingkat profesional.Saef Technology diproyeksikan layar sentuh kapasitif dirancang untuk industri yang ketatKami juga dapat menggabungkan layar sentuh PCAP dengan layar kristal cair (LCD), solusi tertanam terintegrasi yang membantu merampingkan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
