5 Inch TFT Display Manufacturer, Portrait Type 5 Inch PCAP TFT Display Pengantar
Fitur
- Layar LCD TFT 5 inci SF-TC500I-8725B-CT3 ini memiliki ukuran diagonal 5 inci dan resolusi 720x1280 piksel.
- Modul tampilan LCD 5 inci ini dilengkapi dengan sirkuit terintegrasi ILI9881C, yang mencakup fungsi IC pengontrol dan driver, dan mendukung antarmuka MIPI.
- Tampilan PCAP TFT 5 inci ini memiliki tegangan catu daya (Vdd) berkisar dari 2.6V hingga 3.3V (nilai khas 2,8V).
- Layar LCD 5 inci ini adalah layar tipe IPS dengan sudut pandang penuh 85/85/85/85 max.
- ini 5 inci potret TFT SF-TC500I-8725B-CT3 ditampilkan dalam mode potret dengan kecerahan 300 nits, dan dapat disesuaikan untuk 1000 nits sesuai dengan kebutuhan pelanggan.
- Layar TFT 5 inci ini dilengkapi dengan panel sentuh PCAP (proyeksi kapasitif), menampilkan GT5688 IC, antarmuka I2C, dan teknologi sentuh 5 titik,memberikan pengalaman responsif dan user-friendly.
- Layar layar PCAP TFT 5 inci ini dapat beroperasi pada suhu mulai dari -20 °C hingga +70 °C; Suhu penyimpanan antara -30 °C dan +80 °C.
- Apakah digunakan di dalam atau di luar ruangan, layar LCD TFT 5 inci ini dapat memenuhi berbagai kebutuhan tampilan.Otomatisasi rumah, sistem kontrol akses, peralatan pemantauan, analizer, sistem keamanan, sistem irigasi kebun, dan berbagai aplikasi.
Informasi Produk
| Produk: |
5 inci TFT LCD Display |
| Resolusi: |
720x1280 Titik |
| Antarmuka: |
MIPI |
| Arah melihat: |
IPS Semua sudut pandang ((85/85/85/85) |
| Layar sentuh: |
PCAP |
| Struktur PCAP: |
GFF |
| Pengontrol CTP: |
GT5688 |
| Kontroler LCD: |
ILI9881C |
| Dimensi kaca penutup: |
Dapat disesuaikan |
| Koneksi: |
ZIF FPC |
| Nomor Pin: |
25 pin |
| Luminance permukaan: |
300 Cd/m2 ((nit) |
| Umur LED: |
40,000 Jam |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |
5 Inch TFT Display Manufacturer, Portrait Type 5 Inch PCAP TFT Display Drawing
Karakteristik DC
Catatan: Tegangan yang lebih tinggi dari di atas dapat merusak modul.
Lampu latar Karakteristik optik listrik
1. Keseragaman = Min/Max * 100%
2. Waktu hidup LED didefinisikan sebagai berikut:Kelaparan akhir adalah 70% dari kecerahan asli;Metode Pengukuran: (X * Y: Area Cahaya);
Karakteristik optik
Kondisi tindakan:1Mengukur lingkungan: ruangan gelap; 2. suhu lingkungan: 25 ± 2 °C; 3. 30min. waktu pemanasan.
Definisi Pin TFT LCD
Pin1, LEDA LED Anode
Pin2, LEDK LED Katode
Pin3, VCC Power Supply 2.8V
Pin4, IOVCC Power Supply 1.8V/2.8V Tegangan
Pin 5, GND Power Ground
Pin6, sinyal jam CLKP DSI-CLK+
Pin7, sinyal jam CLKN DSI-CLK
Pin8, GND Power Ground
Pin9, D0N DSI-D0- sinyal data
Pin10, D0P DSI-D0+ sinyal data
Pin11, GND Power Ground
Pin12, D1N DSI-D1- sinyal data
Pin13, D1P DSI-D1+ sinyal data
Pin14, GND Power Ground
Pin15, D2N NC DSI-D2 sinyal data
Pin16, D2P NC sinyal data DSI-D2+
Pin17, GND Power Ground
Pin18, D3N NC DSI-D2 sinyal data
Pin19, D3P NC sinyal data DSI-D2+
Pin20, GND Power Ground
Pin21, TE Power Supply 2.8V
Pin22, LCD_ID LCD_ID
Pin23, RESET Daftar pilih pin
Pin24, GND Power Ground
Pin25, GND Power Ground
Definisi CTP Pin
Pin1, GND
Pin 2, SDA - 2,8V
Pin3, SCL - 2,8V
Pin4, VDD - 3,3V
Pin5, INT
Pin 6, RST

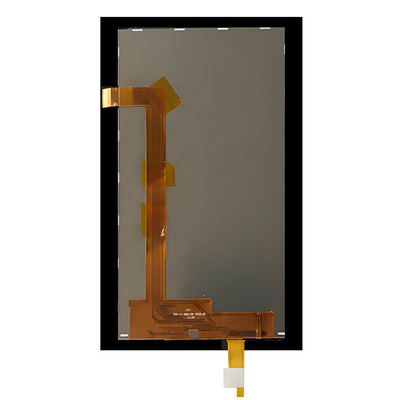

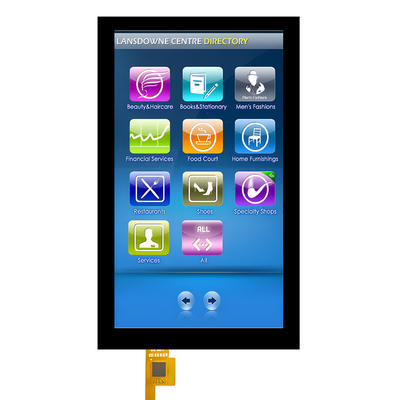

5 Inch TFT Display Manufacturer, Portrait Type 5 Inch PCAP TFT Display Image
Layar sentuh berkapasitas proyeksi (PCAP)
Teknologi sentuh kondensator proyeksi (PCAP) memberikan respon cepat dan sensitif dan keandalan tingkat profesional.Proyeksi layar sentuh kapasitif Saef Technology dirancang khusus untuk industri yang ketatKita juga dapat menggabungkan layar sentuh PCAP dengan layar kristal cair (LCD),yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
