Detail produk:
|
| Produk: | Layar LCD TFT RGB 8 inci | Resolusi: | 800 RGB x 600 |
|---|---|---|---|
| Melihat arah: | TN jam 12 | Luminansi Permukaan: | 250 cd/m2(nit) |
| Antarmuka: | 24 bit RGB | Nomor PIN: | 50 pin |
| Garis Besar Redup.: | 182,9(T) ×141,0(V) × 5,5(T) (mm) | Daerah Aktif: | 162,0(T) x 121,5(V) (mm) |
| layar sentuh: | RTP & CTP opsional | Pengolahan Permukaan: | Lapisan keras (3H) |
| Warna Tampilan: | 16,7 M | Hubungan: | Pengaya |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD TFT 8 inci,TN 12 jam TFT LCD Display |
||
Pabrik Pasokan 8 Inci TFT LCD Display 800x600 Pixel TN RGB 12:00 Layar Pambuka Produk
SFTO800FC-7008AN TFT LCD display adalah 8 inci TN tipe 12:00 arah melihat dengan resolusi 800x600 piksel.layar TFT ini SFTO800FC-7008AN dioperasikan pada 3.3V ((tekanan daya), Vdd adalah dari 3,0V hingga 3,6V.
SFTO800FC-7008AN dirancang dengan panel sentuh kapasitif, IIC dan antarmuka USB opsional.TFT touch LCD SFTO800FC-7008AN dalam kondisi kualitas yang baikSebagai tampilan kelas industri, produk ini banyak digunakan dalam aplikasi industri dan medis, terminal POS, HMI, otomatisasi rumah, sistem keamanan, dll.
Fitur
| Produk: | 8 inci RGB TFT LCD Display |
| Resolusi: | 800 RGB X 600 |
| Luminance permukaan: | 250 Cd/m2 ((nits) |
| Arah melihat: | TN jam 12 |
| Antarmuka: | 24 bit RGB |
| Rancangan Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Nomor pin: | 50 pin |
| Area Aktif: | 162.0(H) X 121.5 ((V) (mm) |
| Perawatan permukaan: | Lapisan keras ((3H) |
| Koneksi: | Plug-in |
| Layar sentuh: | RTP & CTP Opsional |
| Tampilan warna: | 16.7 M |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Sertifikat | ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
>Layar TFT 8 inci ini adalah LCD TFT matriks aktif warna yang menggunakan TFT silikon amorf (transistor film tipis) sebagai perangkat switching aktif.
>Layar PCAP TFT LCD 8-inci ini memiliki desain layar sentuh kapasitif dengan kaca penutup yang dapat disesuaikan sesuai dengan kebutuhan pelanggan.
>Ragam warna yang khas dari layar TFT 8 inci ini adalah 50% Min.45%.
> LCD TFT 8 inci ini memiliki waktu respons khas 30 ms dan maksimum 35 ms.
>Layar LCD 8 inci 800x600 TFT ini memiliki rasio kontras Type:1000 Min:800.
>Monitor RGB TFT 8 inci ini dapat beroperasi dalam kisaran suhu yang luas dari -20 derajat hingga +70 derajat.
>Ini TN TFT LCD 7 inci adalah produk hijau dan ramah lingkungan, RoHS & Halogen bebas.
>Ini 8 inci capacitive touch monitor memiliki Low drive tegangan dan konsumsi daya rendah.

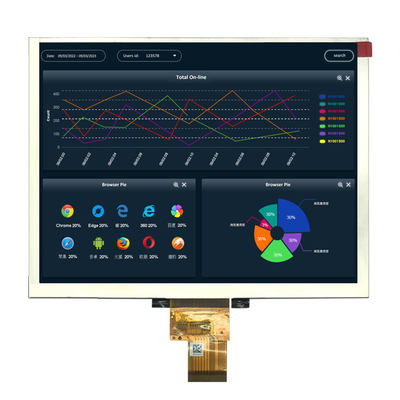

Pemasok Pabrik 8 Inci TFT LCD Display 800x600 Pixel TN RGB 12:00 Layar Gambar Produk
Definisi Pin
Pin1-2 LEDA Anode lampu belakang
Pin3-4 LEDK Katode lampu belakang
Pin5 GND Ground
Pin6 VCOM Untuk input VCOM DC eksternal
Pin7 DVDD Daya Digital
Pin8 MODE DE/SYNC mode pilih
Sinyal PIN9 DE Data ENABLE
Sinyal sinkronisasi Pin10 VS Frame
Pin11 HS Sinyal sinkronisasi jalur
Pin12-19 B7-B0 Bus data
Pin20-27 G7-G0 Bus data
Pin 28-35 R7-R0 Bus data
Pin36 GND Ground
Pin37 DCLK Sinyal jam titik
Pin38 GND Ground
Pin39 L/R Sumber kanan atau kiri urutan kontrol.
Pin40 U/D Gerbang ke atas atau ke bawah kontrol scan
Pin41 VGH Daya Positif untuk TFT
Pin42 VGL Daya negatif untuk TFT
Pin43 Daya analog AVDD
Pin44 RESETGlobal reset sinyal pin.Active rendah untuk memasuki resetstate.suggest untuk terhubung dengan sirkuit reset RC untuk stabilitas.normal menarik tinggi.
Pin45 NC Tidak terhubung
Pin46 VCOM Untuk input VCOM DC eksternal
Pin47 DITHB Pengaturan Dithering.DITH=H6 bit resolution;DITH=L8 bit resolution ((pengaturan default)
Pin48 GND Ground
Pin49 NC Tidak terhubung
Pin50 NC Tidak terhubung

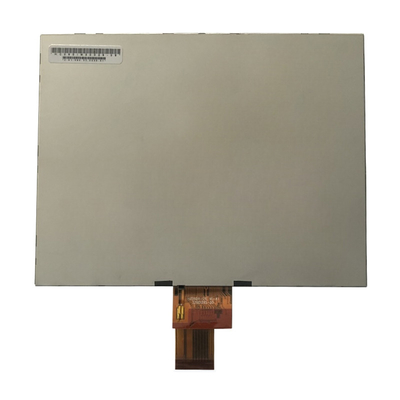

Pabrik Pasokan 8 Inci TFT LCD Display 800x600 Pixel TN RGB 12:00 Gambar Produk
Fasilitas Pabrik dan Sertifikat
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
SAEF Technology adalah produsen terkemuka global TFT LCD yang berbasis di Cina. SAEF menawarkan berbagai macam modul tampilan TFT ukuran kecil hingga menengah dengan ukuran mulai dari 0,96", 1.22" bulat, 1,28 "bulat,1.44", 1.54", 1.77, 2", 2.1" bulat, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" bulat, 3.5", 3.6" bulat, 3.7", 4" bulat, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" dan 28" TFT (ukuran diagonal daerah aktif) dan sebagainya.Ada lebih dari 300 model standar TFT yang terdaftar di situs web iniSelain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan TFT SAEF memenuhi standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tampilan LCD SAEF TFT tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyektif kapasitif (PCAP layar sentuh) teknologiBanyak modul TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Modul TFT SAEF sangat cocok untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
