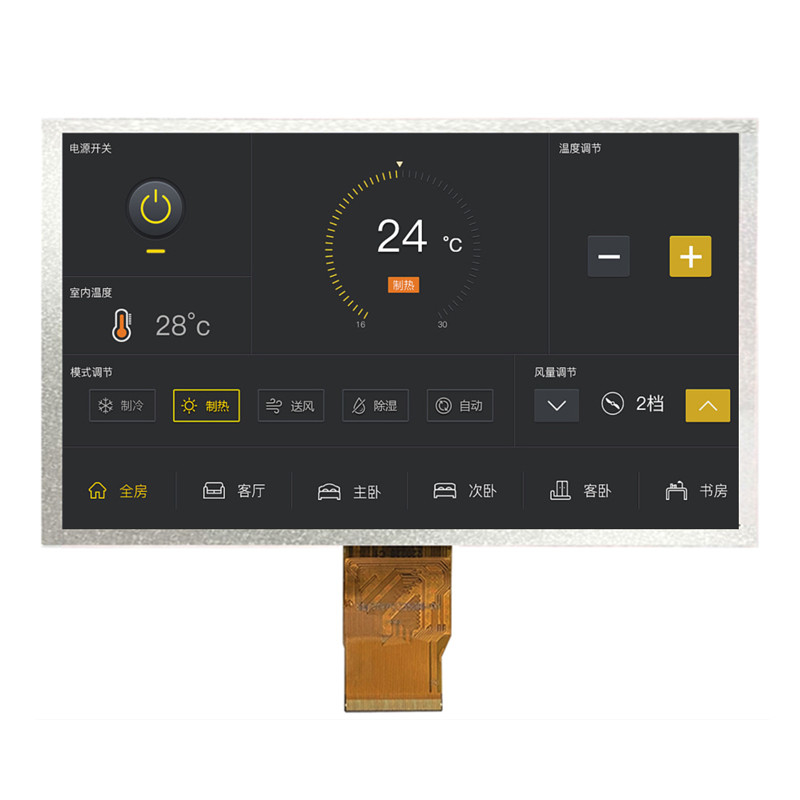

7 Inch TFT 40 Pin LVDS LCD Display Pabrik Pasokan 1024x600 Pixel Screen Pambuka Produk
SFTO700XC-7052AN TFT LCD display adalah layar sudut pandang penuh tipe IPS 7 inci dengan resolusi 1024x600 piksel.layar TFT ini SFTO700XC-7052AN dioperasikan pada 3.3V ((tekanan daya), Vdd adalah dari 3,0V hingga 3,6V.

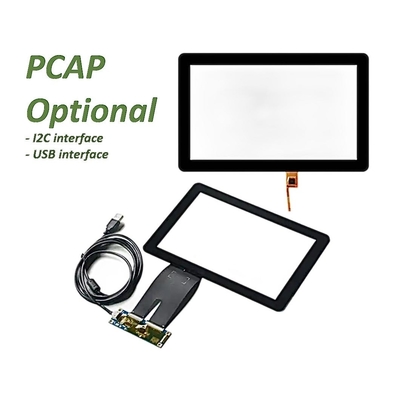

SFTO700XC-7052AN dirancang dengan panel sentuh kapasitif, IIC dan antarmuka USB opsional.LCD sentuh TFT SFTO700XC-7052AN dalam kondisi berkualitas baikSebagai tampilan kelas industri, produk ini banyak digunakan dalam aplikasi industri dan medis, terminal POS, HMI, otomatisasi rumah, sistem keamanan, dll.
Fitur
| Produk: |
7 inci LVDS TFT LCD Display |
| Resolusi: |
1024 RGB X 600 |
| Antarmuka: |
LVDS |
| Arah melihat: |
IPS, semua sudut pandang (85/85/85/85) |
| Luminance permukaan: |
300 Cd/m2 ((nit) |
| Nomor pin: |
40 pin |
| Rancangan Dim.: |
164.9 ((H) x100.0 ((V) × 2.8 ((T) (mm) |
| Area Aktif: |
154.21 ((H) x85.92 ((V) (mm) |
| Perawatan permukaan: |
Lapisan keras ((3H) |
| Koneksi: |
Plug-in |
| Layar sentuh: |
CTP Opsional |
| Tampilan warna: |
16.7 M |
| Operasi Temp.: |
-20°C sampai +70°C |
| Temp penyimpanan: |
-30°C sampai +80°C |
| Sertifikat |
ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |
>Layar TFT 7 inci ini adalah LCD TFT matriks aktif warna yang menggunakan TFT silikon amorf (transistor film tipis) sebagai perangkat switching aktif.
>Layar LCD PCAP TFT 7-inci ini memiliki desain layar sentuh kapasitif dengan kaca penutup yang dapat disesuaikan sesuai dengan kebutuhan pelanggan.
>Ragam warna yang khas dari layar TFT 7 inci ini adalah 50% Min.45%.
> LCD TFT 7 inci ini memiliki waktu respons yang khas 30 ms dan maksimum 35 ms.
>Layar LCD TFT 7 inci 1024x600 ini memiliki rasio kontras Type:1000 Min:800.
>Monitor TFT LVDS 7 inci ini dapat beroperasi dalam kisaran suhu yang luas dari -20 derajat hingga +70 derajat.
>IPS TFT LCD 7 inci ini adalah produk hijau dan ramah lingkungan, bebas RoHS & Halogen.
>Monitor sentuh kapasitif 7 inci ini memiliki tegangan penggerak rendah dan konsumsi daya rendah.

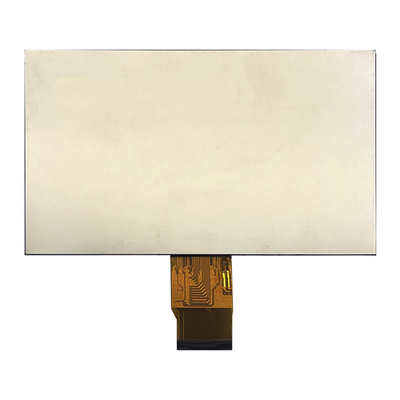

7 Inch TFT 40 Pin LVDS LCD Display Pabrik Pasokan 1024x600 Pixel Screen Gambar Produk
Definisi Pin
Catatan 1:
jika data input LVDS adalah 6 bit, selb harus diatur menjadi tinggi;
jika data input LVDS adalah 8 bit, selb harus diatur menjadi rendah;
Catatan 2:
Ketika CABC_EN=00, CABC OFF.
Ketika CABC_EN=01, gambar antarmuka pengguna.
Ketika CABC_EN=10, masih gambar.
Ketika CABC_EN=11, gambar bergerak.
Ketika CABC off, tidak menghubungkan DIMO, jika tidak menghubungkannya ke lampu latar
Catatan 3:
Ketika L / R = 0 diatur kanan ke arah scan kiri.
Ketika L / R = 1 diatur kiri ke kanan arah scan.
Ketika U/D = 0 mengatur arah pemindaian dari atas ke bawah.
Ketika U/D=1 mengatur arah scan dari bawah ke atas
7 Inch TFT 40 Pin LVDS LCD Display Pabrik Pasokan 1024x600 Pixel Screen Gambar Produk
Fasilitas Pabrik dan Sertifikat
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
SAEF Technology adalah produsen terkemuka global TFT LCD yang berbasis di Cina. SAEF menawarkan berbagai macam modul tampilan TFT ukuran kecil hingga menengah dengan ukuran mulai dari 0,96", 1.22" bulat, 1,28 "bulat,1.44", 1.54", 1.77, 2", 2.1" bulat, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" bulat, 3.5", 3.6" bulat, 3.7", 4" bulat, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" dan 28" TFT (ukuran diagonal daerah aktif) dan sebagainya.Ada lebih dari 300 model standar TFT yang terdaftar di situs web iniSelain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan TFT SAEF memenuhi standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tampilan LCD SAEF TFT tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyektif kapasitif (PCAP layar sentuh) teknologiBanyak modul TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Modul TFT SAEF sangat cocok untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
