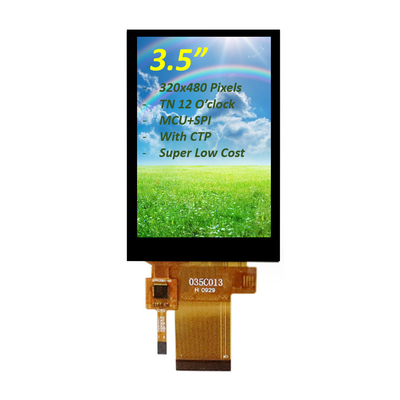

Pengantar Produk: Low Cost TN Type 3.5-Inch TFT LCD Display dengan Capacitive Touch Screen
Gambaran umum:Kami sangat senang untuk menghadirkan Low Cost TN Type 3.5-Inch TFT LCD Display, solusi inovatif yang menggabungkan keterjangkauan dengan teknologi canggih, sempurna untuk berbagai aplikasi.Tampilan ini memiliki MCU yang andal bersama dengan antarmuka SPI yang mudah digunakan dan layar sentuh kapasitif yang responsif, menjadikannya pilihan ideal bagi pengembang dan pembuat.
Fitur Utama:
-
Ukuran kompak: Ukuran 3,5 inci membuatnya sempurna untuk proyek terbatas ruang sementara masih memberikan real estat visual yang luas.
-
Resolusi Tinggi: Nikmati gambar yang jernih dan warna-warna cerah yang menghidupkan aplikasi Anda, berkat kemampuan tampilan resolusi tinggi.
-
Layar sentuh kapasitif: Teknologi sentuh kapasitif built-in memberikan pengalaman pengguna yang intuitif, memungkinkan navigasi dan interaksi yang mulus.
-
Kompatibilitas MCU: Dirancang untuk bekerja harmonis dengan berbagai MCU, tampilan ini serbaguna dan mudah diintegrasikan ke dalam sistem Anda yang ada.
-
Antarmuka SPI: Protokol komunikasi SPI memastikan transfer data yang cepat dan meningkatkan kinerja sistem, memungkinkan waktu respons yang cepat untuk aplikasi interaktif.
-
Solusi yang hemat biaya: Sebagai pilihan berbiaya rendah, tampilan ini memenuhi batasan anggaran tanpa mengorbankan kualitas atau kinerja.
Manfaatnya:
-
Integrasi Mudah: Dengan pinout dan dokumentasi yang jelas, mengintegrasikan tampilan ini ke dalam proyek Anda mudah, menghemat waktu dan usaha Anda.
-
Aplikasi yang luas: Cocok untuk berbagai aplikasi termasuk perangkat IoT, gadget genggam, sistem otomatisasi, dan alat pendidikan.
-
Ketahanan yang kuat: Dirancang untuk menahan penggunaan sehari-hari, memastikan umur panjang dan keandalan di berbagai lingkungan.
Aplikasi:
-
Consumer Electronics: Cocok untuk gadget kecil seperti perangkat rumah pintar, monitor kesehatan, dan konsol game portabel.
-
Sistem Kontrol Industri: Ideal untuk aplikasi HMI (Human-Machine Interface), meningkatkan keterlibatan pengguna dan efisiensi operasional.
-
Proyek Pendidikan: Alat yang bagus untuk siswa dan penggemar, membuat pembelajaran dan pembuatan prototipe interaktif dan menyenangkan.
Kesimpulan:Low Cost TN Type 3.5-Inch TFT LCD Display dengan Capacitive Touch Screen adalah game-changer bagi pengembang yang mencari solusi tampilan yang ramah anggaran namun berkinerja tinggi.Apakah Anda membuat produk baru atau meningkatkan yang sudah ada, display ini menawarkan keandalan dan fungsi yang Anda butuhkan untuk berhasil. Mulai hari ini dan meningkatkan proyek Anda dengan display yang luar biasa ini!
Fitur
| Produk: |
3.5 inci TFT LCD Display |
| Resolusi: |
320x480 HVGA |
| Antarmuka: |
MCU 8/16BIT, SPI 3/4wire |
| Nomor Pin: |
40 pin |
| Arah melihat: |
Jam 12 |
| Luminance permukaan: |
300 Cd/m2 ((nit) |
| Outline Dim.: |
54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) |
| Area Aktif: |
48.96 ((H) x73.44 ((V) (mm) |
| Layar sentuh: |
Dengan panel sentuh kapasitif |
| Pengemudi CTP: |
FT6336U |
| Pengemudi IC: |
ILI9488 |
| Koneksi: |
Penghubung |
| Operasi Temp.: |
-20°C sampai +70°C |
| Temp penyimpanan: |
-30°C sampai +80°C |
| Sertifikat |
ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |
Dimensi Mekanis
Spesifikasi optik
| Artikel |
Simbol |
Kondisi |
Min |
Jenis |
Maksimal |
Satuan |
| Luminansi putih (Pusat) |
Lv |
Θ=0Normal
MenontonSudut
IBL = 120mA
|
... |
300 |
... |
cd/m2 |
| Waktu tanggap |
Tr+Tf |
|
... |
20 |
40 |
ms |
| Rasio kontras |
CR |
|
... |
500 |
... |
... |
|
Warna
Kromatisitas (CIE1931)
|
putih |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Wy. |
|
0.312 |
0.327 |
0.342 |
|
|
Sudut pandang
|
Hor
|
ThL |
CR≥10
|
... |
70 |
... |
|
| |
|
ΘR |
|
... |
70 |
... |
|
| |
Ver
|
Aku |
|
... |
60 |
... |
|
| |
|
ΘD |
|
... |
60 |
... |
|
| Keseragaman kecerahan |
Rata-rata |
Θ=0 |
80 |
90 |
... |
% |
| Gamut Warna |
NTSC |
Θ=0 |
57 |
60 |
... |
% |
| Optima View Arah |
Jam 12 malam |
Kondisi pengukuran
> Mengukur lingkungan: ruangan gelap
> LED arus IL: 120mA
> Suhu lingkungan: 25±2°C
> 15 menit. waktu pemanasan
Karakteristik Listrik
| Artikel |
Simbol |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
| Tegangan pasokan analog |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Tegangan pasokan digital |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Sinyal masukan Tegangan |
HIV |
0.7VDDI |
- |
VDDI |
V |
| |
VIL |
GND |
- |
0.3VDDI |
V |
Karakteristik unit lampu latar belakang
| Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
| Arus LED |
IL |
- |
90 |
120 |
mA |
| Tegangan LED |
VL |
- |
2.8 |
3.2 |
V |
| Waktu hidup LED yang beroperasi |
Waktu |
30000 |
40000 |
- |
Jam |
Definisi pin antarmuka LCM
|
Pin
Tidak, tidak.
|
Simbol |
Fungsi |
| 1 |
XL |
Sentuh garis kiri |
| 2 |
YU |
Sentuh sirkuit atas |
| 3 |
XR |
Sentuh garis ujung kanan |
| 4 |
YD |
Sentuh garis bawah |
| 5 |
GND |
Tanah |
| 6 |
IOVCC |
Pasokan listrik 1,8V |
| 7 |
VCC |
Sumber Daya 2.8V |
| 8 |
FMARK |
Sinyal sinkronisasi frame |
| 9 |
CS |
Chip pilih pin input (aktif rendah) |
| 10 |
RS |
Tampilan data/pin pemilihan perintah secara paralel |
| 11 |
WR/SPI_SCL |
Menulis memungkinkan di 8080 MCU paralel antarmuka / SCL pin sebagai Serial Clock |
| 12 |
RD |
Membaca diaktifkan di MCU 8080 antarmuka paralel. |
| 13 |
SPI_SDA |
Pin dua arah input data serial/output |
| 14 |
SPI_SDO |
Output data serial |
| 15 |
Reset |
Masukan reset eksternal. |
| 16 |
GND |
Tanah |
| 17-32 |
DB0-DB15 |
MCU paralel antarmuka data bus. |
| 33 |
LEDA |
Lampu belakang LED ((Anode) |
| 34-36 |
LEDK |
Lampu belakang LED (katode) |
| 37 |
GND |
Tanah |
| 38 |
IM0 |
Pilih mode antarmuka |
| 39 |
IM1 |
Pilih mode antarmuka |
| 40 |
IM2 |
Pilih mode antarmuka |
Definisi Pin FPC Sentuh
| 1 |
CTP_RST |
Reset layar sentuh |
| 2 |
CTP_INT |
Sinyal gangguan layar sentuh |
| 3 |
CTP_SDA |
Sinyal data layar sentuh |
| 4 |
CTP_SCL |
Sinyal jam layar sentuh |
| 5 |
GND |
Tanah |
| 6 |
VDD |
Sumber Daya |

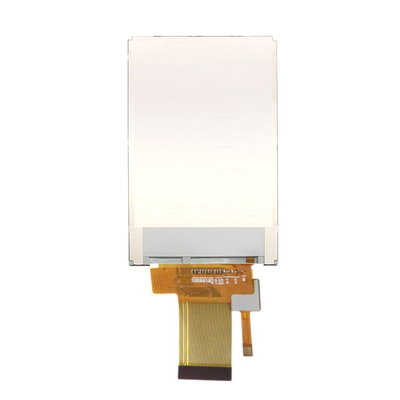

Gambar produk
Fasilitas Pabrik dan Sertifikat
FAQ
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
Kata kunci pencarian: TFT LCD display 3,5 inci dengan CTP, PCAP TFT LCD 3,5 inci, tft 3,5 "tft lcd, 3,5" tft lcd, 3,5 inci tft lcd, tft lcd 3.5, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft lcd display, 3,5 "tft screen, 3,5 "tft screen, 3,5 "tft screen, 3,5 "tft screen, 3,5 "tft screen,Layar LCD 3,5 inci, 320x480 TFT, 3,5 inci 320x480, 3,5 inci RGB
