Detail produk:
|
| Kata kunci: | LCD TFT HDMI 7 inci | Resolusi: | 1024x600 Piksel |
|---|---|---|---|
| Sinyal Didukung: | HDMI 480i,480p,576i,576p,720p,1080i,1080p | Antarmuka CTP: | USB |
| Luminansi Permukaan: | 500 cd/m2 - 1000 cd/m2 | layar sentuh: | CTP (Layar Sentuh Kapasitif) |
| Input daya: | Input USB 5V ((+/- 0,5V) | Cocok dengan: | Raspberry PI |
| Dukungan: | Raspbian, Ubuntu, WIN10 IOT dan sistem lainnya | Melihat arah: | IPS Semua sudut pandang ((85/85/85/85) |
| Seumur Hidup LED: | 40.000 jam | Suhu Operasi: | 20°C sampai +70°C |
| suhu penyimpanan: | –30℃ hingga +80℃ | Keluaran audio: | 8Ω1,5W |
| Konsumsi daya siaga mainboard: | ＜ 0,25W | tombol (ditempatkan): | Power, Menu, Up, Down, Exit |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 7 inci HDMI TFT LCD Display,Tampilan LCD TFT Kapasitif |
||
7 Inci HDMI TFT LCD Display Dengan Capacitive Touch Screen Untuk Raspberry PI Product Introduction
SFRA700H-1024600ACT-01 adalah modul HDMI TFT LCD yang mengintegrasikan TFT LCD, PCAP touch dan driving board.
1- Modul dengan sempurna menampilkan output sinyal digital HDMI dari PC pada layar LCD 1024 * 600.
2- Mendukung HDMI 1.3, HDMI 1.4, HDCP 1.4Sumber sinyal HDMI kompatibel dengan PC mini utama seperti Raspberry Pi, BB Black, Banana Pi, dll.
3-TOUCH adalah dari USB ke I2C, tidak perlu menginstal driver.
4- Desain ini terutama digunakan pada layar Raspberry Pi, dan juga dapat digunakan pada perangkat sentuh layar kecil kontrol industri HDMI lainnya.itu mendukung Raspbian, Ubuntu, WIN10 IOT dan sistem lainnya.
5- ketika digunakan sebagai tampilan komputer, mendukung Windows 7/8/10, lima titik sentuh, driver-free.
| Kata kunci: | 7 inci HDMI TFT LCD |
| Resolusi: | 1024x600 piksel |
| Sinyal didukung: | HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| CTP Interface: | USB |
| Kompatibel dengan: | Raspberry Pi |
| Arah melihat: | IPS Semua sudut pandang ((85/85/85/85) |
| Luminance permukaan: | 500 Cd/m2 - 1000 Cd/m2 |
| Layar sentuh: | CTP (Capacitive Touch Screen) |
| Masukan daya: | Input USB 5V ((+/- 0,5V) |
| Dukungan: | Raspbian, Ubuntu, WIN10 IOT dan Sistem Lainnya |
| Umur LED: | 40,000 Jam |
| Operasi Temp.: | 20°C sampai +70°C |
| Temp penyimpanan: | 30°C sampai +80°C |
| Konsumsi Daya Standby Mainboard: | < 0,25W |
| Output audio: | 8Ω1,5W |
| Tombol (ditempatkan): | Power,Menu,Up,Down,Exit |
| Sertifikat | ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Karakteristik
| Versi | 01 | ||
| Sinyal didukung | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Sentuh | Standar USB | ||
| VGA | Tidak mendukung | ||
| Antarmuka pada mainboard | input | HDMI | Sebuah jenis patch HDMI patch wanita 19Pin (horisontal) |
| USB | MICRO 5P USB wanita B tipe 5.9MM (horisontal) | ||
| Antarmuka earphone | NC | ||
| Antarmuka sentuh | 6 pin | FPC-0.5-6PIN (horisontal) | |
| Tampilan antarmuka | RGB 50 pin | FPC-0.5-50PIN (horisontal) | |
| Audio | Output audio | 8Ω1,5W | 4PIN-1.25 H1.8 Kursi wanita yang sangat tipis (horisontal) |
| Sumber daya listrik | Masukan daya | Input USB 5V ((+/- 0,5V) | |
| Tampilkan Vop | 3.3V | ||
| Operasi tenaga | Kekuatan pada tampilan | ||
| Konsumsi daya standby motherboard | < 0,25W | ||
| Menu OSD | Menu (reservasi) | Kecerahan, Kontras, Koreksi Otomatis, Fase, Jam, Posisi Lapangan, Pengaturan Fungsi, Reset, dll. | |
| Bahasa (reservasi) | Cina, Inggris, Prancis, Jerman, Italia, Spanyol, Rusia, Korea, Jepang, dll. | ||
| tombol (ditempatkan) | Power,Menu,Up,Down,Exit | ||
7 Inch HDMI TFT LCD Display Dengan Capacitive Touch Screen Untuk Raspberry PI Product Drawing
Definisi pin antarmuka HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 dilindungi |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 dilindungi |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 dilindungi |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK dilindungi |
| 12 | Jam T.M.D.S. DATA- |
| 13 | CEC (Kontrol Elektronik Konsumen Opsional) |
| 14 | Diasumsikan (dalam kabel tetapi N.C. pada perangkat) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (sumber daya) |
| 19 | Kabel probe hot swap |

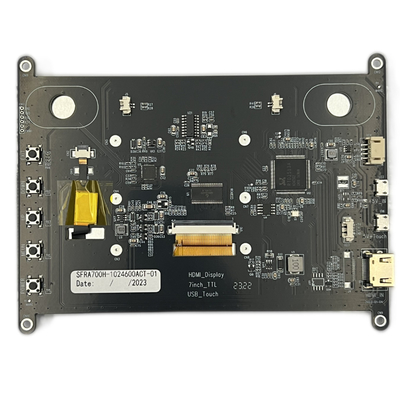

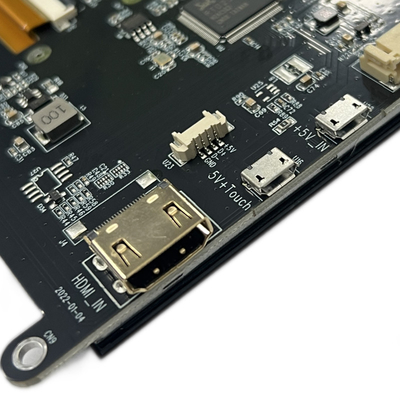

7 inci HDMI TFT LCD Display Dengan Capacitive Touch Screen Untuk Raspberry PI Product Image
Fasilitas Pabrik dan Sertifikat
Layar sentuh berkapasitas proyeksi (PCAP)
Teknologi sentuh Capacitive Projected (PCAP) menawarkan respon cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.Layar sentuh kapasitif yang diproyeksikan dari Saef Technology dirancang untuk industri ketatKita juga dapat menggabungkan layar sentuh PCAP dengan layar kristal cair (LCD),yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
