Detail produk:
|
| Kata kunci: | Layar HDMI 13,3 inci | Resolusi: | 1920*1080 |
|---|---|---|---|
| Antarmuka CTP: | IIC ke USB | Luminansi Permukaan: | 300 cd/m2 - 1000 cd/m2 |
| layar sentuh: | Layar sentuh kapasitif | Melihat arah: | IPS Semua sudut pandang (85/85/85/85) |
| Seumur Hidup LED: | 40.000 jam | Suhu Operasi: | 20°C sampai +70°C |
| Kepatuhan: | REACH & Sesuai RoHS | Dukungan: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Menyoroti: | Layar Sentuh LCD 13.3 Inci,Layar Sentuh LCD RoHS,Layar TFT Industri PCAP Kapasitif |
||
HDMI 13,3 inci Tampilan, Raspberry Pi 13,3" LCD sentuh
SFHDMI133H-19201080A-CT adalah 13.3 inch FHD display driver board dengan resolusi maksimum 1920x1080 @ 60HZ untuk tujuan fungsional input sinyal HDMI tunggal.
* ini HDMI 13,3 inci monitor mendukung output sinyal antarmuka layar EDP.
* ini HDMI 13,3 inci TFT display OSD tombol dapat mendukung berbagai bahasa OSD untuk memilih dari.
* perangkat lunak tampilan HMDI TFT 13,3 inci ini mendukung pembaruan online.
* layar TFT 13,3 inci HDMI ini mendukung layar sentuh kapasitif PCAP.
* layar sentuh Raspberry Pi 13.3" ini mendukung HDMI 1.4 dan HDCP versi 2.0.
* layar LCD sentuh Raspberry Pi 13.3" ini mendukung fungsi USB HUB, antarmuka USB2.0 eksternal, dapat dihubungkan ke layar sentuh USB eksternal.
* ini Raspberry Pi 13.3" TFT layar mendukung 12-20V input.
* ini Raspberry Pi 13.3" TFT mendukung 1.5W * 2 output amplifikasi dan headphone output.
Fitur
|
Masukan video
|
HDMI | 1080p | ||
| Versi HDCP | 2.0 | |||
| Sumber daya operasi | DC 5 ~ 20V | |||
| Konsumsi daya dalam keadaan siaga | < 0,25W | |||
|
Layar LCD |
LCD | TFT LCD | ||
| antarmuka | EDP | |||
| Resolusi maksimum | 1920*1080@60HZ | |||
| Tegangan Penggerak Layar | 3.3V(R33),5V(R5) | |||
| Output headphone | > 150MW (32Ω/0dB sinyal) | |||
| Output speaker | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | PWM | ||
| Ketukan tombol | Power,Key1,Key2,Auto,Menu, opsional | |||
| Bahasa OSD | Bahasa Cina/Inggris/Jerman/Korea/Perancis/Spanyol/Jepang dan lainnya | |||

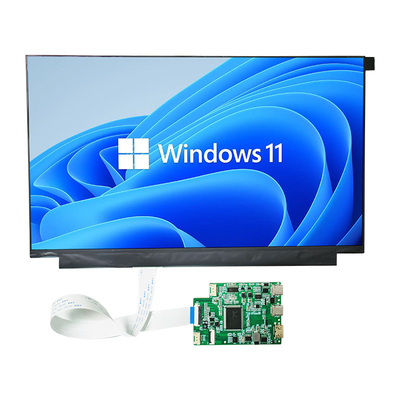

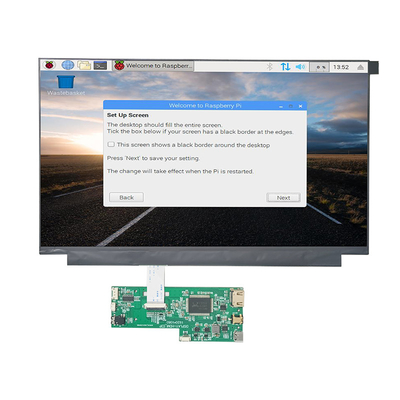

HDMI 13,3 inci Tampilan, Raspberry Pi 13,3" Touch LCD Gambar Produk
HDMI 13.3 inci Tampilan, Raspberry Pi 13.3" Touch LCD Roduct Highlight
| Kata kunci: | Layar HDMI 13,3 Inch | Resolusi: | 1920*1080 |
|---|---|---|---|
| CTP Interface: | IIC ke USB | Luminance permukaan: | 300 Cd/m2 - 1000 Cd/m2 |
| Layar sentuh: | Layar sentuh kapasitas | Arah melihat: | IPS Semua sudut pandang (85/85/85/85) |
| Umur LED: | 40,000 Jam | Operasi Temp.: | 20°C sampai +70°C |
| Kepatuhan: | Sesuai dengan REACH & RoHS | Dukungan: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Definisi Pin HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 layar terlindung |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 layar terlindung |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 layar terlindung |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S DATA CLOCK layar terlindung |
| 12 | Jam T.M.D.S. DATA- |
| 13 |
CEC (Kontrol Elektronik Konsumen, Opsional elektronik pengontrol konsumen (boleh memilih pengontrol elektronik) |
| 14 | Diasumsikan (dalam kabel tetapi N.C. pada perangkat) |
| 15 | SCL ((DDC Jam) |
| 16 | SDA ((DDC data) |
| 17 | DDC/CEC Ground |
| 18 | Daya +5V |
| 19 | Kabel-kabel probe yang bisa ditukar panas |

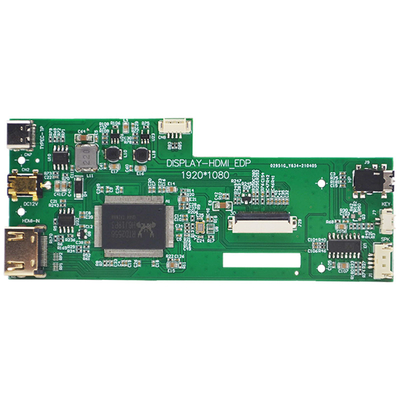

Dimensi dan spesifikasi yang terkait dengan PCB papan kontrol.
1Ketebalan PCB + tinggi maksimum komponen tertinggi ≤7,8mm
2, Panjang PCB = 120mm
3, PCB lebar = 50mm
4Ketebalan PCB = 1,0 mm
Spesifikasi lubang sekrup: diameter 2.0mm Ukuran dan koordinat lubang sekrup ditunjukkan dalam diagram struktur
