CTP 4.3 Inch HDMI Raspberry Pi Dsi Display 800x480 Sudut Pandang Penuh

4.3 inci DSI, 4.3 inci HDMI Display Fitur produk

SFHDMI430H-800480A-CT adalah modul HDMI TFT LCD yang mengintegrasikan TFT LCD, PCAP touch dan driving board.

1. 4,3 inci layar IPS, hardware resolusi 800 × 480 titik resolusi.
2Kontrol sentuh 5 titik.
3Panel sentuh kapasitif kaca tempered, kekerasan >= 6H.
4. Dukungan Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 membutuhkan adaptor opsional DSI-Cable-15cm.
5. Jalankan LCD langsung melalui antarmuka DSI Raspberry Pi dengan tingkat refresh hingga 60Hz.
6Ketika digunakan dengan Raspberry Pi, Raspberry Pi OS / Ubuntu / Kali dan Retropie didukung, tanpa drive.
7. Dukungan untuk mengontrol kecerahan lampu latar melalui perangkat lunak.

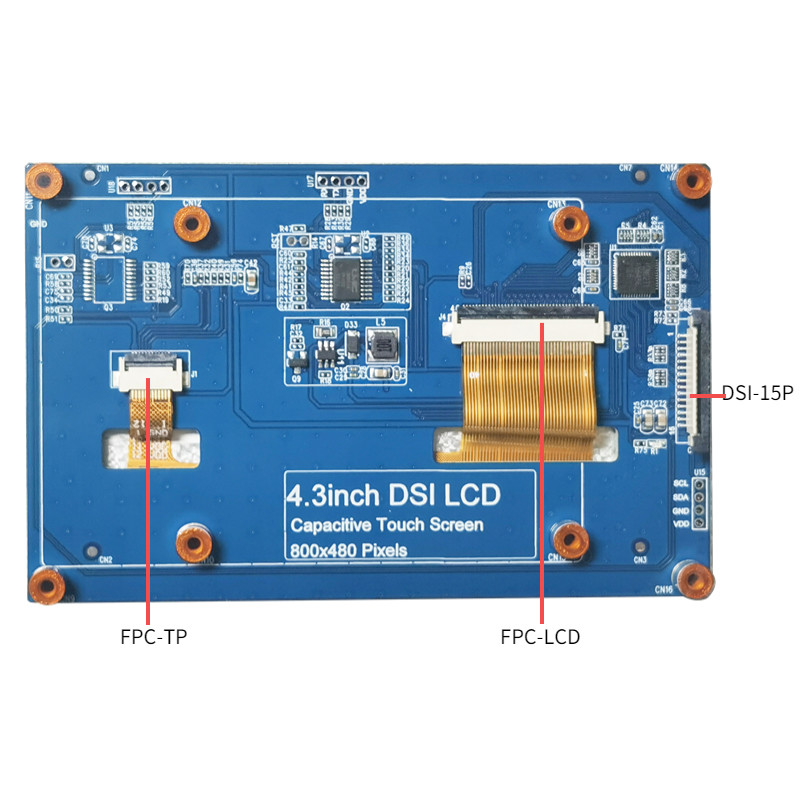

Koneksi perangkat keras

Menggunakan kabel FFC, menghubungkan LCD DSI 4,3 inci ke konektor DSI Raspberry Pi.
2Untuk memudahkan penggunaannya, Anda bisa menggeliat bagian belakang layar LCD DSI 4,3 inci dari Raspberry Pi dan memasang pilar tembaga.
Seperti yang ditunjukkan pada gambar berikut:

Koneksi perangkat lunak

Raspberry Pi OS / Ubuntu / Kali dan sistem Retropie untuk Raspberry Pi.
1. Silakan unduh versi terbaru gambar dari situs resmi Raspberry Pi. Unduh file yang dikompresi ke PC Anda dan ekstrak file.img.
2. Sambungkan kartu TF ke PC dan format kartu TF menggunakan perangkat lunak SDFormatter.
3. Buka perangkat lunak Win32DiskImager, pilih gambar sistem yang disiapkan pada langkah 1, dan klik tulis untuk memantulkan gambar sistem.
4Setelah berkedip, simpan dan keluarkan kartu TF dengan aman dan masukkan kartu TF ke dalam Raspberry Pi.
5. Power pada Raspberry Pi, tunggu normal selama beberapa detik untuk menampilkan normal. Setelah sistem dimulai, itu dapat disentuh normal.
Catatan: Pada tanggal 2 Desember 2021, Raspberry Pi's Raspberry Pi OS terbagi menjadi dua cabang, cabang Buster dan cabang Bullseye.
Cabang Buster adalah kelanjutan dari sistem lama dan lebih stabil. Cabang Bullseye telah menambahkan fitur baru, menggunakan perpustakaan open source dan antarmuka baru.Cabang Bullseye saat ini baru saja dirilis dan belum stabil.
Jika Anda pengguna industri, cabang Buster sangat direkomendasikan.
Jika Anda menggunakan sistem dengan cabang Buster, gambar akan bekerja tanpa perubahan. Jika Anda menggunakan sistem yang cabang Bullseye, modifikasi berikut juga akan diperlukan.
Komentar pernyataan berikut dalam file config.txt (file config terletak di direktori root kartu TF, yaitu /boot):

#kamera_auto_detect=1

#dtoverlay=vc4-kms-v3d

Tambahkan pernyataan berikut di bawah [semua]:

dtoverlay=vc4-fkms-v3d

start_x=1

Restart Raspberry Pi setelah menyimpan

sudo reboot

Jika Anda perlu menggunakan kamera CSI di bawah sistem cabang Bullseye. Karena cabang ini menggunakan perpustakaan kamera libcamera secara default, perpustakaan ini tidak mendukung driver FKMS.
Jadi selain modifikasi di atas, Anda juga perlu menginstal perpustakaan kamera Rappicam.
Begini cara menginstalnya:
Jalankan perintah berikut di terminal:

CD ~

sudo apt install cmake

git klonehttps://github.com/raspberrypi/userland

cd userland

./bangun aku

sudo cp build/bin/* /bin/

Setelah itu, eksekusi perintah berikut untuk menutup:

Penggerak

Sambungkan kamera Raspberry Pi ke antarmuka CSI dari Raspberry Pi, hidupkan Raspberry Pi lagi, dan setelah boot sistem, eksekusi perintah berikut:
foto

Raspistill -o gambar.jpg

Kamera

Raspivid -o video.h264 -t 10000

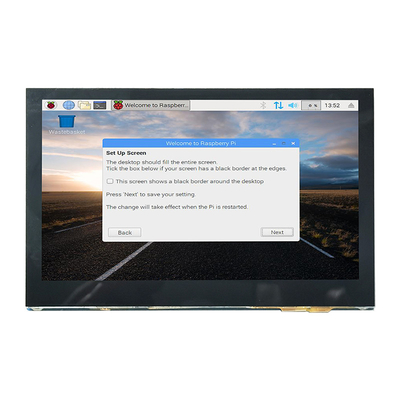

4.3 inci DSI, 4,3 inci layar HDMIGambar produk

Definisi pin antarmuka HDMI
