Detail produk:
|
| Produk: | LCD IPS TFT 4,3 inci | Resolusi: | 480x272 titik |
|---|---|---|---|
| Antarmuka: | RGB 40pin | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| suhu penyimpanan: | -30°C sampai +80°C | Melihat arah: | Semua Sudut Pandang (85/85/85/85) |
| layar sentuh: | Panel sentuh kapasitif opsional | IC pengemudi: | ST7282 |
| Nomor PIN: | 40 PIN | Dimensi Kaca Penutup: | 130x96mm |
| Hubungan: | Jenis penyumbatan FPC | Luminansi Permukaan: | 350 cd/m2 |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD TFT 4,3 inci,China Manufacturer TFT LCD Display |
||
4.3 Inch TFT LCD Display China Manufacturer Supplier, 4.3 Inch Landscape TFT LCD Module Dengan Kecerahan 350 Nits Pengantar Produk

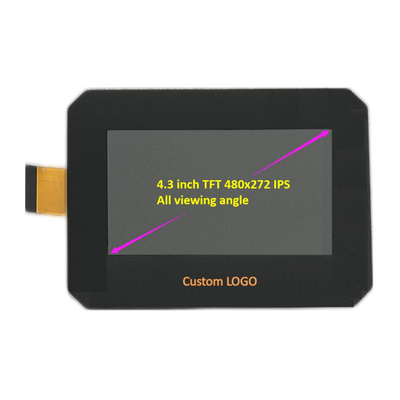

SFTC430B-7082B1-CT adalah modul LCD TFT IPS Full Viewing Angle berukuran diagonal 4,3 inci dengan resolusi 480x272 piksel.termasuk fungsi IC pengontrol dan pengemudi, mendukung antarmuka RGB, rentang tegangan pasokan (Vdd) dari 3.0V hingga 3.6V. Modul ini dengan sudut pandang penuh IPS ((80/80/80/80), dan rasio aspek adalah 16:9.
SFTC430B-7082B1-CT TFT LCD Display modul adalah mode lanskap dengan kecerahan 350 nits.SFTC430B-7082B1-CT dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
Aplikasi
Banyak digunakan dalam mesin kopi, microwave oven, scanner, otomatisasi rumah, sistem kontrol akses, peralatan pemantauan, analis, sistem keamanan, sistem irigasi taman, terminal POS, Cash Reader,dll.
Keuntungan Produk
1.IPS sudut pandang penuh ((80/80/80/80). sudut pandang yang sangat baik. sempurna untuk berbagai jenis aplikasi, terlepas dari menempatkan di atas, atau di atas meja, atau digunakan genggam, dll
2Kinerja tampilan yang sangat baik dari warna latar belakang, kecerahan, sudut pandang, dan intensitas, dll.
3.Verion lain untuk 4,3 inci, dapat dioperasikan pada suhu luas atas -30 ° C untuk +80 ° C untuk aplikasi industri.
4.Fleksibel untuk memiliki dengan atau tanpa layar sentuh resistif. Kami dapat mendukung untuk merancang kustomisasi CTP ((kapasitif panel sentuh) untuk pelanggan juga. FPC juga dapat disesuaikan.
5Solusi biaya rendah di antara jenis yang sama dalam industri LCD.
6Mudah dipasang dan mudah dirawat.
| Produk: | 4.3" inci IPS TFT LCD | Resolusi: | 480x272 Titik |
|---|---|---|---|
| Antarmuka: | RGB 40 Pin | Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C | Arah melihat: | Semua sudut pandang (85/85/85/85) |
| Layar sentuh: | Panel sentuh kapasitif opsional | Pengemudi IC: | ST7282 |
| Nomor Pin: | 40 PINS | Ukuran kaca penutup: | 130x96 mm |
| Koneksi: | Jenis colokan FPC | Luminance permukaan: | 350 Cd/m2 |
| Umur LED: | 40,000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |

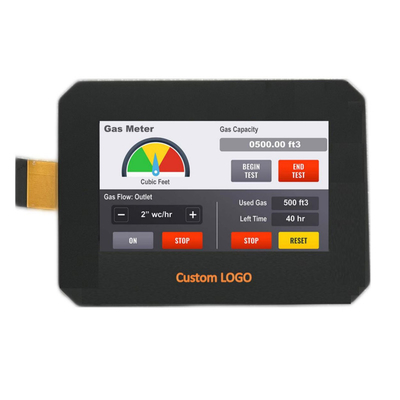

4.3 Inch TFT LCD Display China Manufacturer Supplier, 4.3 Inch Landscape TFT LCD Module With 350 Nits Brightness Gambar Produk
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | LED-K | Aku | Katode LED |
| 2 | LED-A | Aku | LED Anode |
| 3 | VSS | Aku | Power Ground |
| 4 | VDD | Aku | Sumber Daya |
| 5-12 | R00-R07 | Aku | RED Sinyal Data (LSB) |
| 13-20 | G00-G07 | Aku | GREEN Sinyal data (GSB) |
| 21-28 | B00-B07 | Aku | Sinyal data biru (LSB) |
| 29 | VSS | Aku | Power Ground |
| 30 | DLCK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
| 31 | DISP | Aku | Tampilkan sinyal ON/OFF |
| 32 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
| 33 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
| 34 | DE | Aku | Input Data memungkinkan kontrol |
| 35 | NC | - | Buka |
| 36 | GND | Aku | Power Ground |
| 37 | XR | Aku | PIN Panel Sentuh |
| 38 | YD | Aku | PIN Panel Sentuh |
| 39 | XL | Aku | PIN Panel Sentuh |
| 40 | YU | Aku | PIN Panel Sentuh |
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 3.0 ~ 3.6 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
| Tegangan Pasokan | Vf | - | 25.6 | - | V | Jika = 20mA |
| Pasokan arus | Jika | - | 20 | - | mA | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - |
| Penghambatan daya | Pd | - | 512 | - | mW | - |
| Intensitas Cahaya untuk LCM |
- |
- | 350 | - | Cd/m2 | Jika = 20mA |
| Keseragaman untuk LCM | - | 70 | 75 | - | % | Jika = 20mA |
| Warna lampu latar | Putih | |||||
| Artikel | Kondisi | Waktu (jam) | Penilaian |
| Suhu tinggi. | 80°C | 120 |
Tidak ada kelainan dalam fungsi dan penampilan |
|
Suhu tinggi.
|
70°C | 120 | |
| Penyimpanan dengan suhu rendah | -30°C | 120 | |
| Suhu rendah. | -20°C | 120 | |
| Kelembaban | 60°C/ 90%RH | 120 | |
| Siklus Temp Shock Termal |
-20°C ¬ 25°C ® 70°C (0,5 jam ¬ 5 menit ® 0,5 jam) |
10 siklus |

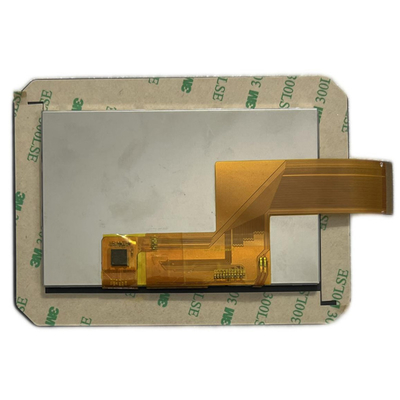

4.3 Inch TFT LCD Display China Manufacturer Supplier, 4.3 Inch Landscape TFT LCD Module With 350 Nits Brightness Gambar Produk
Manajemen Mutu
1Kebijakan kualitas
Memberikan kualitas yang baik dan mengirimkan barang tepat waktu;
Untuk memenuhi kebutuhan pelanggan dengan perbaikan terus menerus
2Kebijakan EHS
Untuk mematuhi undang-undang dan peraturan dan untuk mencegah dan mengendalikan polusi;
Mencoba untuk mengurangi emisi dan menghemat dan memanfaatkan sumber daya sepenuhnya;
Meningkatkan kesadaran perlindungan lingkungan dan terus meningkatkan lingkungan;
3Tindakan yang diambil
Ini akan membuat kebijakan kualitasnya transparan dan meningkatkan kesadaran karyawan tentang kualitas melalui pelatihan dan pendidikan;
Dengan menerapkan manajemen 5S, ia akan membuat kantor dan tempat produksi rapi dan tertib dan karyawan terlatih dengan baik;
Ia akan memastikan bahwa sistem jaminan mutu ISO9001 mencakup semua fase yang mempengaruhi kualitas produk dan layanan sebelum menggabungkannya ke dalam manajemen dan kontrol yang diatur dan prosedural;
Dengan asumsi bahwa kualitas dijamin, hal ini akan mengurangi biaya produksi termasuk pengurangan biaya bahan baku dan peningkatan efisiensi produksi dan manajemen.
Fasilitas Pabrik dan Sertifikat
Layar Sentuh LCD
1.1 Layar sentuh resistif
Sebelum munculnya iPhone, layar sentuh resistif hampir secara eksklusif digunakan, yang menggunakan sensor tekanan untuk kontrol deteksi kontak,yang membutuhkan kontak tegangan langsung untuk menemukan posisi sentuhan dengan mendeteksi resistensi.
Bagian utama dari layar sentuh resistif adalah layar film resistif yang sangat cocok dengan permukaan layar, yang merupakan film komposit multi-lapisan,yang menggunakan lapisan kaca atau pelat plastik keras sebagai lapisan dasar, dan permukaannya dilapisi dengan lapisan konduktif logam oksida transparan (resistensi konduktif transparan), yang ditutupi dengan lapisan pengerasan permukaan luar,lapisan plastik halus dan anti-garuk, dan permukaan dalamnya juga dilapisi dengan lapisan,dan ada banyak kecil (kurang dari 1/1000 inci) titik isolasi transparan antara mereka untuk memisahkan dua lapisan insulasi lapisan konduktifKetika jari menyentuh layar, dua lapisan lapisan konduktif bersentuhan di titik sentuh, dan resistensi berubah, menghasilkan sinyal di arah X dan Y,yang kemudian dikirim ke touch screen controllerKontroler mendeteksi kontak ini, menghitung posisi (X,Y), dan kemudian mensimulasikan perilaku mouse berdasarkan posisi yang diperoleh.Ini adalah prinsip paling dasar dari teknologi resistif layar sentuh.
Layar sentuh yang digunakan oleh penulis adalah layar sentuh resistif, dan chip kontrol layar sentuhnya sendiri adalah XPT2046 (di bagian belakang layar LCD U1 adalah chip).XPT2046 adalah 4-kabel touchscreen controller (SPI komunikasi) dengan resolusi 12 bit 125KHz slew rate approximation step-by-step A/D converter. XPT2046 mendukung antarmuka I/O tegangan rendah dari 1,5V hingga 5,25V. XPT2046 dapat mendeteksi posisi layar yang ditekan dengan melakukan dua konversi A/D,dan selain mengukur tekanan yang diterapkan pada layar sentuhKisaran suhu operasi adalah -40 °C ~ + 85 °C.
Chip ini sepenuhnya kompatibel dengan ADS7843 dan ADS7846, dan Anda dapat merujuk ke data sheet dari kedua chip ini untuk penggunaan rinci dari chip ini.
Catatan:
(1) Ketika menggunakan chip XPT2046, langsung menggunakan komunikasi SPI (baik perangkat lunak dan perangkat keras) untuk membaca output data 12-bit tinggi oleh terminal MISO,dan kemudian membaca koordinat X dan Y melalui konversi koordinat dan operasi penyaringan; (Ini dapat dilihat dalam proses pemrograman)
(2) Karena sifat fisiknya yang khusus, penggunaan dasar layar sentuh resistif membutuhkan kalibrasi kesalahan sentuh,tapi data kalibrasi dari layar resistif dari jenis yang sama LCD adalah kira-kira;
(3) Karena adanya mekanisme yang perlu dikalibrasi untuk layar sentuh resistif, umumnya perlu dikalibrasi sebelum digunakan.kita dapat menggunakan 24CXX (EEPROM) untuk menyimpan parameter kompensasi kalibrasi, dan kemudian kita tidak perlu kalibrasi ulang setiap kali kita menyalakan komputer; (Sebagai solusi terakhir, mengingat biaya,itu benar-benar mungkin untuk menyimpan data kalibrasi dalam flash - tidak sangat dianjurkan);
Keuntungan dari layar sentuh resistif: presisi tinggi, harga rendah, kemampuan anti-interferensi yang kuat, dan stabilitas yang baik.
Kelemahan layar sentuh resistif: mudah tergores, transmisi cahaya tidak sangat baik, dan tidak mendukung multi-touch.Jika tidak, pergeseran tidak kecil)
1.2 Layar sentuh kapasitas
Saat ini, hampir semua ponsel pintar, termasuk komputer tablet, menggunakan layar kapasitif sebagai layar sentuh, layar kapasitif adalah penggunaan sensor tubuh manusia untuk kontrol deteksi kontak,Tidak ada kontak langsung atau hanya kontak ringan, dengan mendeteksi arus yang diinduksi untuk menemukan koordinat sentuh. (Saat ini, layar sentuh kapasitif dasar adalah arus utama)
Ada dua jenis utama layar sentuh kapasitif:
1) Layar sentuh kapasitif kapasitif permukaan.
Teknologi layar sentuh kapasitif permukaan menggunakan ITO (indium tin oxide,film konduktif untuk merasakan perilaku sentuhan permukaan layar melalui sensasi medan listrikTapi layar sentuh kapasitif permukaan memiliki beberapa keterbatasan, mereka hanya dapat mengenali satu jari atau satu sentuhan.
2) Proyeksi layar sentuh kapasitif.
Layar sentuh kapasitif yang diproyeksikan adalah sensor yang menggunakan elektroda layar sentuh untuk memancarkan garis medan elektrostatik.Ada dua jenis kapasitansi yang umumnya digunakan dalam teknologi sensing kapasitif proyeksi: self-capacitance dan kapasitas interaksi.
Self-capacitance, juga dikenal sebagai absolute capacitance, adalah metode yang paling banyak digunakan, dan self-capacitance biasanya mengacu pada kapasitansi yang terdiri dari elektroda pemindaian dan tanah.Di permukaan kaca, terdapat elektroda pemindaian melintang dan longitudinal yang terbuat dari ITO, dan antara elektroda ini dan tanah membentuk kutub kapasitif.kapasitor ditambahkan secara paralel ke sirkuit, sehingga mengubah kapasitas keseluruhan jalur scan.
Kapasitansi interaksi, juga dikenal sebagai kapasitansi perpanjangan, membentuk kapasitansi pada persimpangan elektroda ITO transversal dan longitudinal pada permukaan kaca.Metode pemindaian kapasitansi interaktif adalah untuk memindai perubahan kapasitansi di setiap persimpangan untuk menentukan posisi titik sentuhKetika disentuh, itu akan mempengaruhi kopling elektroda berdekatan, sehingga mengubah kapasitansi di persimpangan,dan metode pemindaian kapasitas interaktif dapat mendeteksi nilai kapasitas dari setiap persimpangan dan perubahan kapasitas setelah menyentuh, sehingga membutuhkan waktu pemindaian yang lebih lama daripada metode pemindaian self-capacitance, dan perlu memindai dan mendeteksi elektroda X * Y. Saat ini, layar sentuh smartphone, tablet, dll.,semua menggunakan teknologi kapasitif interaktif. (LCD dari papan elit atom tepat waktu penulis adalah layar sentuh kapasitif)
Transmissive capacitive touch screen menggunakan dua kolom elektroda di kolom vertikal dan horisontal untuk membentuk sensing matrix untuk sensing touch.elektroda sumbu X dan elektroda sumbu Y, digunakan untuk mendeteksi perubahan kapasitansi dari setiap sel. elektroda dalam gambar sebenarnya transparan, dan itu di sini untuk kenyamanan semua orang. dalam gambar,Keakuratan dan resolusi layar kapasitif elektroda transparan di sumbu X dan Y terkait dengan jumlah saluran di sumbu X dan Y, dan semakin banyak saluran, semakin tinggi akurasi.
