2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China produsen TFT Pambuka Produk

SF-TC220I-8686A1-Nadalah layar layar LCD QCIF 170x220 TFT berukuran 2,2 inci diagonal berwarna penuh. layar ini mudah dikendalikan oleh MCU.Perangkat industri, keamanan dan peralatan genggam yang membutuhkan tampilan dalam kualitas tinggi dan gambar berwarna-warni.FFC/FPC Tail Mates dengan Soket Plugging yang mudah ditemukan.

SF-TC220I-8686A1-N memiliki banyak desain opsional karena berbagai lingkungan aplikasi. mendukung pengujian EMI dan pengujian keandalan yang parah, dengan dan tanpa panel sentuh resistif,dengan / tanpa layar sentuh kapasitif, lebih tinggi kecerahan hingga 1000 nits.

Fitur:

FAQ:

Bisa minta sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.

Q2. Bagaimana dengan lead time?

A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.

Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?

A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.

Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?

A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.

Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?

A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.

Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.

Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.

Keempat, kami mengatur produksi.

Q6. Apakah OK untuk mencetak logo saya pada produk LCD?

A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.

Q7: Apakah Anda menawarkan garansi untuk produk?

A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.

T8: Bagaimana menangani yang rusak?

A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.

Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.

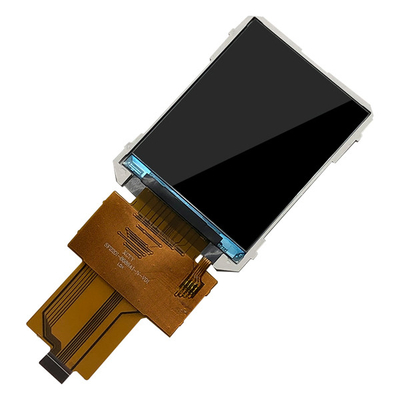

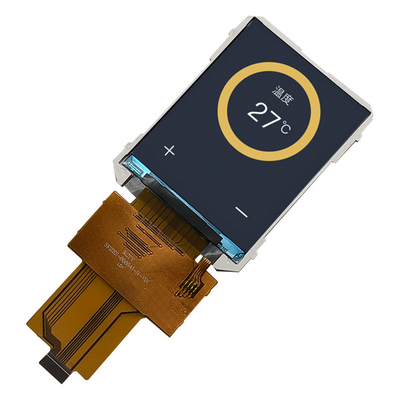

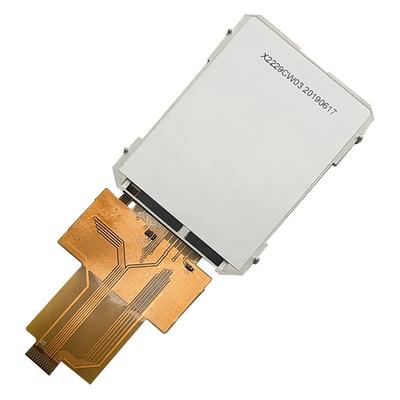

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China produsen TFT Gambar produk

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China produsen TFT Pambuka Produk

Fasilitas Pabrik dan Sertifikat

Layar sentuh LCD - Sentuh
1.1 Layar sentuh resistif
Sebelum munculnya iPhone, layar sentuh resistif hampir secara eksklusif digunakan, yang menggunakan sensor tekanan untuk kontrol deteksi kontak,yang membutuhkan kontak tegangan langsung untuk menemukan posisi sentuhan dengan mendeteksi resistensi.

Bagian utama dari layar sentuh resistif adalah layar film resistif yang sangat cocok dengan permukaan layar, yang merupakan film komposit multi-lapisan,yang menggunakan lapisan kaca atau pelat plastik keras sebagai lapisan dasar, dan permukaannya dilapisi dengan lapisan konduktif logam oksida transparan (resistensi konduktif transparan), yang ditutupi dengan lapisan pengerasan permukaan luar,lapisan plastik halus dan anti-garuk, dan permukaan dalamnya juga dilapisi dengan lapisan,dan ada banyak kecil (kurang dari 1/1000 inci) titik isolasi transparan antara mereka untuk memisahkan dua lapisan insulasi lapisan konduktifKetika jari menyentuh layar, dua lapisan lapisan konduktif bersentuhan di titik sentuh, dan resistensi berubah, menghasilkan sinyal di arah X dan Y,yang kemudian dikirim ke touch screen controllerKontroler mendeteksi kontak ini, menghitung posisi (X,Y), dan kemudian mensimulasikan perilaku mouse berdasarkan posisi yang diperoleh.Ini adalah prinsip paling dasar dari teknologi resistif layar sentuh.

Layar sentuh yang digunakan oleh penulis adalah layar sentuh resistif, dan chip kontrol layar sentuhnya sendiri adalah XPT2046 (di bagian belakang layar LCD U1 adalah chip).XPT2046 adalah pengontrol layar sentuh 4 kabel (komunikasi SPI) dengan resolusi 12 bit 125KHz slew rate approximation step-by-step A/D converter. XPT2046 mendukung antarmuka I/O tegangan rendah dari 1.5V hingga 5.25V. XPT2046 dapat mendeteksi posisi layar yang ditekan dengan melakukan dua konversi A/D,dan selain mengukur tekanan yang diterapkan pada layar sentuhKisaran suhu operasi adalah -40 °C ~ + 85 °C.

Chip ini sepenuhnya kompatibel dengan ADS7843 dan ADS7846, dan Anda dapat merujuk ke data sheet dari kedua chip ini untuk penggunaan rinci dari chip ini.
Catatan:

(1) Ketika menggunakan chip XPT2046, langsung menggunakan komunikasi SPI (baik perangkat lunak dan perangkat keras) untuk membaca output data 12-bit tinggi oleh terminal MISO,dan kemudian membaca koordinat X dan Y melalui konversi koordinat dan operasi penyaringan; (Ini dapat dilihat dalam proses pemrograman)

(2) Karena sifat fisiknya yang khusus, penggunaan dasar layar sentuh resistif membutuhkan kalibrasi kesalahan sentuh,tapi data kalibrasi dari layar resistif dari jenis yang sama LCD adalah kira-kira;

(3) Karena adanya mekanisme yang perlu dikalibrasi untuk layar sentuh resistif, umumnya perlu dikalibrasi sebelum digunakan.kita dapat menggunakan 24CXX (EEPROM) untuk menyimpan parameter kompensasi kalibrasi, dan kemudian kita tidak perlu kalibrasi ulang setiap kali kita menyalakan komputer; (Sebagai solusi terakhir, mengingat biaya,itu benar-benar mungkin untuk menyimpan data kalibrasi dalam flash - tidak sangat dianjurkan);

Keuntungan dari layar sentuh resistif: presisi tinggi, harga rendah, kemampuan anti-interferensi yang kuat, dan stabilitas yang baik.
Kelemahan layar sentuh resistif: mudah tergores, transmisi cahaya tidak sangat baik, dan tidak mendukung multi-touch.Jika tidak, pergeseran tidak kecil)

1.2 Layar sentuh kapasitas
Saat ini, hampir semua ponsel pintar, termasuk komputer tablet, menggunakan layar kapasitif sebagai layar sentuh, layar kapasitif adalah penggunaan sensor tubuh manusia untuk kontrol deteksi kontak,Tidak ada kontak langsung atau hanya kontak ringan, dengan mendeteksi arus yang diinduksi untuk menemukan koordinat sentuh. (Saat ini, layar sentuh kapasitif dasar adalah arus utama)

Ada dua jenis utama layar sentuh kapasitif:

1. permukaan capacitive capacitive layar sentuh.

Teknologi layar sentuh kapasitif permukaan menggunakan ITO (indium tin oxide,film konduktif untuk merasakan perilaku sentuhan permukaan layar melalui sensasi medan listrikTapi layar sentuh kapasitif permukaan memiliki beberapa keterbatasan, mereka hanya dapat mengenali satu jari atau satu sentuhan.

2. diproyeksikan capacitive layar sentuh.

Layar sentuh kapasitif yang diproyeksikan adalah sensor yang menggunakan elektroda layar sentuh untuk memancarkan garis medan elektrostatik.Ada dua jenis kapasitansi yang umumnya digunakan dalam teknologi sensing kapasitif proyeksi: self-capacitance dan kapasitas interaksi.

Self-capacitance, juga dikenal sebagai absolute capacitance, adalah metode yang paling banyak digunakan, dan self-capacitance biasanya mengacu pada kapasitansi yang terdiri dari elektroda pemindaian dan tanah.Di permukaan kaca, terdapat elektroda pemindaian melintang dan longitudinal yang terbuat dari ITO, dan antara elektroda ini dan tanah membentuk kutub kapasitif.kapasitor ditambahkan secara paralel ke sirkuit, sehingga mengubah kapasitas keseluruhan jalur scan.

Kapasitansi interaksi, juga dikenal sebagai kapasitansi perpanjangan, membentuk kapasitansi di persimpangan elektroda ITO transversal dan longitudinal pada permukaan kaca.Metode pemindaian kapasitansi interaktif adalah untuk memindai perubahan kapasitansi di setiap persimpangan untuk menentukan posisi titik sentuhanKetika disentuh, itu akan mempengaruhi kopling elektroda berdekatan, sehingga mengubah kapasitansi di persimpangan,dan metode pemindaian kapasitas interaktif dapat mendeteksi nilai kapasitas dari setiap persimpangan dan perubahan kapasitas setelah menyentuh, sehingga membutuhkan waktu pemindaian yang lebih lama daripada metode pemindaian self-capacitance, dan perlu memindai dan mendeteksi elektroda X * Y. Saat ini, layar sentuh smartphone, tablet, dll,semua menggunakan teknologi kapasitif interaktif. (LCD dari papan elit atom tepat waktu penulis adalah layar sentuh kapasitif)

Transmissive capacitive touch screen menggunakan dua kolom elektroda di kolom vertikal dan horisontal untuk membentuk matriks sensing untuk merasakan sentuhan.elektroda sumbu X dan elektroda sumbu Y, digunakan untuk mendeteksi perubahan kapasitansi dari setiap sel. elektroda dalam gambar sebenarnya transparan, dan itu di sini untuk kenyamanan semua orang. dalam gambar,Keakuratan dan resolusi layar kapasitif elektroda transparan di sumbu X dan Y terkait dengan jumlah saluran di sumbu X dan Y, dan semakin banyak saluran, semakin tinggi akurasi.
