Potret 1.77 Inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opsional, TFT LCD 1.77 Inch Deskripsi Produk

SFTO177DG-7062A-Nadalah mode potret 1,77 inciModul LCD TFT dengan resolusi titik 128x160. Ini mendukung antarmuka mpu 8 bit, banyak digunakan dalam perangkat genggam, perangkat medis, dan beberapa elektronik konsumen ukuran kecil lainnya.Modul FT LCD dibangun dengan ST7735 IC (kompatibel dengan ILI9163V IC). tegangan pasokan untuk analog (Vcc) berkisar dari 2.6V hingga 3.3V, nilai khas 2.8V. Modul ini memiliki panel permukaan anti-silau,Arah pandang jam 12, skala abu-abu inversi jam 6.

SF-TS177H-8784A-NModul ini adalah mode potret TFT-LCD dan tersedia juga untuk pilihan layar sentuh resistif yang bagian no.SFTO177DG-7062A-TSuhu kerja adalah dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.

FAQ:
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.

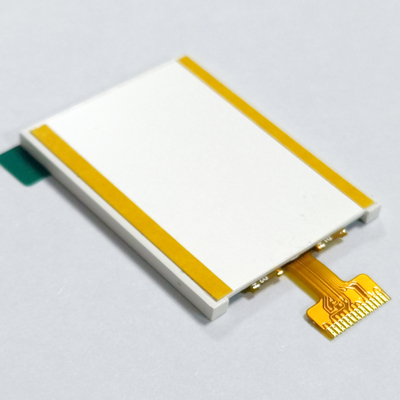

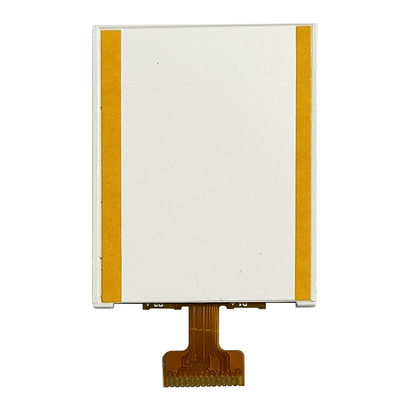

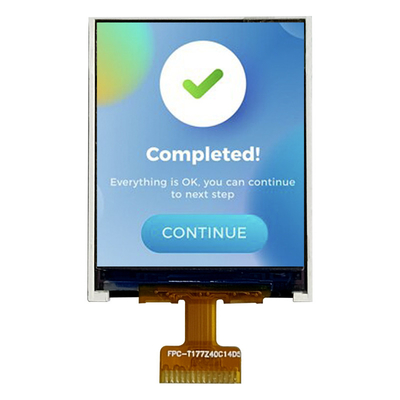

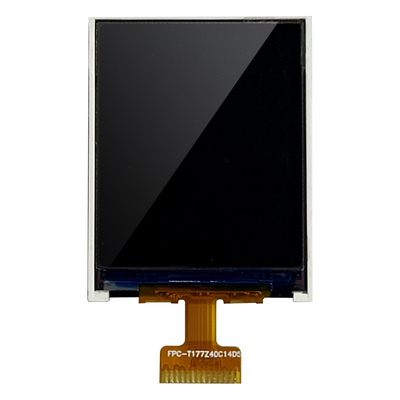

Potret 1.77 Inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opsional, TFT LCD 1.77 Inch Gambar Produk

Deskripsi Pin

1 NC NC

2 GND Sistem tanah

3 BL_K Backlight LED Katode.

4 BL_A Athode LED lampu latar.

5 GND Sistem tanah

6 RESET Reset Pin sinyal (Low) diaktifkan

7 RS Data atau perintah pilih pin.

8 SDA Serial data input/output PIN

9 SCK Serial interface Input jam

10 IOVCC Pasokan listrik

11 VCC Power supply ((2.8)

12 CS Chip terpilih (Low diaktifkan)

13 GND Sistem tanah

14 NC NC

Kode awal:

/ ST7735S+HSD177
WriteComm ((0x11); // Tidur di luar
Delay ((120); // Delay 120ms
Peringkat frame ST7735S
WriteComm ((0xB1);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB2));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm(0xB3);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
Peringkat frame akhir ST7735S
WriteComm ((0xB4); //Inversi titik
WriteData ((0x03));
WriteComm ((0xC0));
WriteData ((0x62));
WriteData ((0x02));
WriteData ((0x04));
WriteComm ((0xC1));
WriteData ((0XC0));
WriteComm ((0xC2));
WriteData ((0x0D);
WriteData ((0x00);
WriteComm ((0xC3);
WriteData ((0x8D);
WriteData ((0xEA);
WriteComm ((0xC4));
WriteData ((0x8D);
WriteData ((0xEE);
{\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF}} {\cH00FFFF} {\cH00FFFF} {\cH00FFFFFF} {\cH00FFFFFF} {\cH00FFFFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFF} {\cH00FFFFFF} {\cH00FFFF} {\cH00FFFFFF} {\cH00FFFFFFFF} {\cH00FFFFFFFF} {\cH00FFFFFF}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}{}}}}{}}{}{}}{{}}}}{{{}}}{{
WriteComm ((0xC5); // VCOM
WriteData ((0x0D);
WriteComm ((0x36); //MX, MY, mode RGB
WriteData ((0xC8));
{\cH5EFFFF}Sistem Gamma
WriteComm ((0xE0));
WriteData ((0x0A);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x17));
WriteData ((0x37));
WriteData ((0x31);
WriteData ((0x2B);
WriteData ((0x2E);
WriteData ((0x2C);
WriteData ((0x29));
WriteData ((0x31);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
WriteComm ((0xE1);
WriteData ((0x0B);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x12));
WriteData ((0x28));
WriteData ((0x24));
WriteData ((0x1F);
WriteData ((0x25));
WriteData ((0x25));
WriteData ((0x26));
WriteData ((0x30);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
{\cH00FFFF}Selan Gamma Akhir ST7735S {\cH00FFFF}
WriteComm ((0x3A); // 65k mode
WriteData ((0x05));
WriteComm ((0x29); //Tampilkan pada

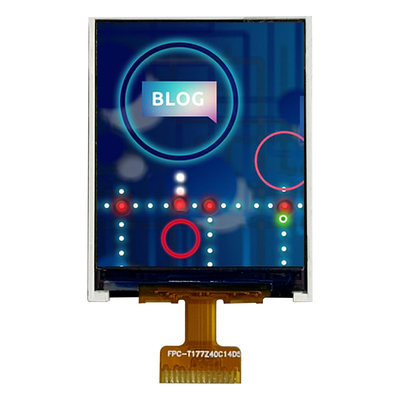

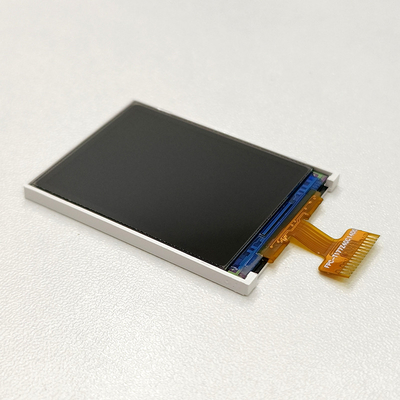

Potret 1.77 Inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opsional, TFT LCD 1.77 Inch Gambar Produk


Fasilitas Pabrik dan Sertifikasi



Potret 1,77 Inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opsional, untuk TFT LCD 1,77 Inch Informasi lebih lanjut, silakan kirim pertanyaan ke sales2@saef.com.cn atau ck@saef.com.cn
