3.5 inci TFT LCD Display dengan ILI9488 MCU Interface,3.5 inci Kapasitif Panel Sentuh TFT LCD Display

** Unduh Data Sheet **

SFTO350PY-7118ACT.pdf

3.5 inci TFT LCD Display Dengan ILI9488 MCU Interface,3.5 Inch Capacitive Touch Panel TFT LCD Display Display Deskripsi

Saef Tech SFTO350PY-7118ACT adalah modul LCD TFT ukuran diagonal 3,5 inci dengan resolusi HVGA 320x480 piksel.

Detail Produk Cepat:
1. Ukuran LCD: 3,5 ′′ TFT
2Resolusi: 320x480
3. sudut pandang: 12 o'clock
4Dimensi garis besar: 55.26*84.69*2.1 mm
5. Pengemudi IC: ILI9488
6Jenis antarmuka: MCU
7Panel sentuh: dengan atau tanpa Resistive Touch Panel opsional
8. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C

Fitur produk:
1. SFTO350PY-7118ACT adalah modul TFT LCD adalah ukuran diagonal 3,5 inci, 320xRGBx480, tampilan TFT LCD penuh warna.
2. Modul ini mendukung MCU Interface. Model SFTO350PY-7118ACT memiliki dimensi modul 55,26*84,69 mm dan ukuran area aktif 48,96 x 73,44 mm;
3. SFTO350PY-7118ACT terintegrasi dengan pengontrol ILI9488 pada modul, dan tegangan pasokan logisnya berkisar dari 2.6V hingga 3.3V.
4. dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
5. SFTO350PY-7118ACT adalah modul LCD mode potret, dengan 200 cd/m2 luminance. Jika Anda ingin menggunakannya sebagai mode landscape atau meningkatkan luminance, silakan hubungi kami untuk dukungan teknis lebih lanjut.
6. Modul LCD TFT 3.5 " ini bekerja dengan baik untuk perangkat GPS, terminal POS, cash reader, scanner, otomatisasi rumah, telepon konferensi, analizer, peralatan rumah tangga, otomatisasi rumah tangga, sistem keamanan, dll.

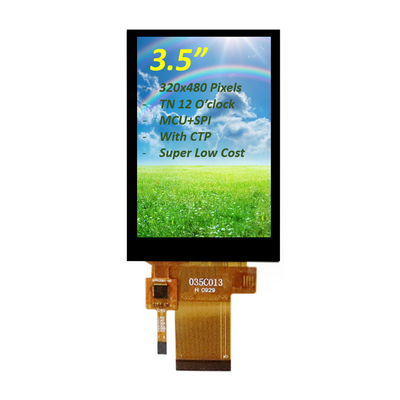

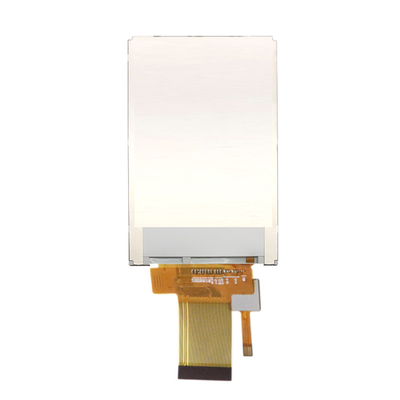

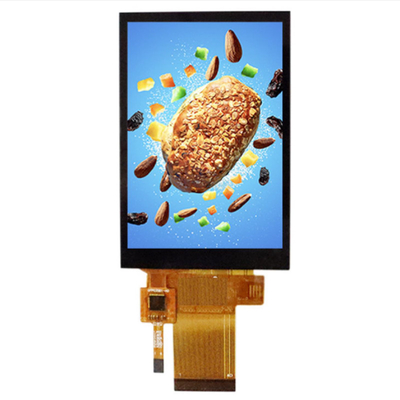

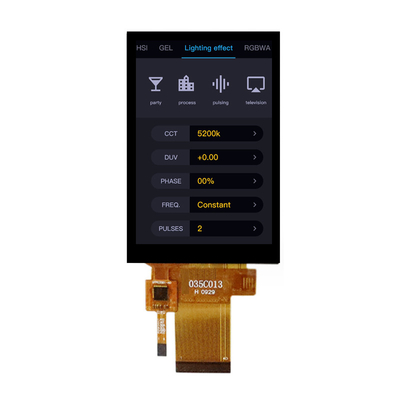

3.5 inci TFT LCD Display Dengan ILI9488 MCU Interface,3.5 Inch Capacitive Touch Panel TFT LCD DisplayGambar produk

Spesifikasi optik

Karakteristik Listrik

Karakteristik unit lampu latar belakang

Definisi pin antarmuka LCM

Definisi Pin FPC Sentuh

Mengapa Memilih Kami

1. Kami menyediakan LCD Display solusi kustom
Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?SAEF dapat memenuhi kebutuhan LCD khusus Anda.

2Solusi total untuk layar sentuh dan tampilan
Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?SAEF dapat menyediakan layar sentuh khusus dan standar termasuk solusi multitouch resistif dan kapasitif termasuk layanan perekat udara dan optik..
3Komitmen terhadap kualitas yang dapat diandalkan
SAEF adalah Kualifikasi oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, REACH dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.
4. Pasokan jangka panjang
Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.

ESP8266 terhubung dengan ili9488 3,5 inci layar TFT untuk tampilan + sentuhan

1. Gunakan perpustakaan TFT_eSPI

2. Konten konfigurasi

2-1) Bagaimana perangkat kabel?

VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX menunjukkan bahwa garis sejajar diperlukan, yang hanya berlaku untuk layar ESP8266 dan ili9488.

*Layar lainnya harus disesuaikan sesuai dengan anotasi di User_Setup.h dan User_Setup_Select.h, sehingga menghindari jalan memutar!!

Mengubah User_Setup.h
Temukan file User_Setup.h di direktori perpustakaan dan modifikasi anotasi sesuai dengan model layar TFT

#define ILI9488_DRIVER // PERHATIAN: Jangan menghubungkan ILI9488 tampilan SDO ke MISO jika perangkat lain berbagi bus SPI (TFT SDO TIDAK tristate ketika CS tinggi)

Uncomment driver ini, dan kembali default li9341 untuk komentar

Tambahkan dua parameter

#define TFT_WIDTH 480
#menentukan TFT_HEIGHT 320

Karena saya menggunakan layar 480 * 320, tidak ada parameter yang sesuai dalam file, jadi saya dapat menambahkan dan menggunakannya secara langsung jika ada parameter layar yang sesuai dalam file

File terus menggulir ke bawah

Cari #define TOUCH_CS PIN_D2 dan uncomment (tentang port wiremap)

2-3) Mengubah User_Setup_Select.h
Aktifkan #include

Aktifkan #include(pencarian layar yang berbeda untuk pengemudi yang sesuai sesuai dengan anotasi bahasa Inggris)

* Untuk jenis layar lainnya, Anda perlu membuka file driver User_Setups/Setup20_ILI9488.h yang sesuai untuk memeriksa apakah pin yang didefinisikan sama dengan yang ada di diagram kabel.

2-4) Cobalah untuk lari
Buka contoh -TFT_eSPI-Generic-Touch_calivrate di Arduino (contoh ini disebut kalibrasi sentuhan, sentuhan harus kalibrasi)

Ikuti contoh-contoh yang disediakan di perpustakaan dan mainkan dengan isi hati Anda
