3.5 inci TFT Portrait Type LCD Display Dengan ILITEK ILI9488 MCU Interface Driver 320x480 HVGADisplay Deskripsi
Saef Tech SF-TC350H-8942A-N adalah modul LCD TFT ukuran diagonal 3,5 inci dengan resolusi HVGA 320x480 piksel.
Detail Produk Cepat:
1. Ukuran LCD: 3,5 ′′ TFT
2Resolusi: 320x480
3. sudut pandang: 12 o'clock
4Dimensi garis besar: 55.26*84.69*2.1 mm
5. Pengemudi IC: ILI9488
6Jenis antarmuka: MCU
7Panel sentuh: dengan atau tanpa Resistive Touch Panel opsional
8. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
Fitur produk:
1. SF-TC350H-8942A-N adalah modul TFT LCD adalah ukuran diagonal 3,5 inci, 320xRGBx480, tampilan TFT LCD warna penuh.
2. Modul ini mendukung MCU Interface. Model SF-TC350H-8942A-N memiliki dimensi modul 55,26*84,69 mm dan ukuran area aktif 48,96 x 73,44 mm;
3. SF-TC350H-8942A-N terintegrasi dengan pengontrol ILI9488 pada modul, dan tegangan pasokan logisnya berkisar dari 2.6V hingga 3.3V.
4. dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
5. SF-TC350H-8942A-N adalah modul LCD mode potret, dengan 200 cd/m2 luminance. Jika Anda ingin menggunakannya sebagai mode landscape atau meningkatkan luminance, silakan hubungi kami untuk dukungan teknis lebih lanjut.
6. Modul LCD TFT 3.5 " ini bekerja dengan baik untuk perangkat GPS, terminal POS, cash reader, scanner, otomatisasi rumah, telepon konferensi, analizer, peralatan rumah tangga, otomatisasi rumah tangga, sistem keamanan, dll.
| Produk: |
3.5 "Inch TFT LCD Screen |
Layar sentuh: |
Dengan atau tanpa Resistive Touch Panel |
| Capacitive Touch (Sentuhan kapasitas): |
Standar dan Custom Cover Glass Opsional |
Resolusi: |
320x480 Titik |
| Arah melihat: |
12:00 |
Antarmuka: |
MCU |
| Nomor pin: |
32 pin |
Koneksi: |
Plugging (bisa disesuaikan) |
| Luminance permukaan: |
200cd/m2 (nits) |
Umur LED: |
40,000 Jam |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |
Sertifikasi: |
ISO9001:2015 & ISO14001:2015 |

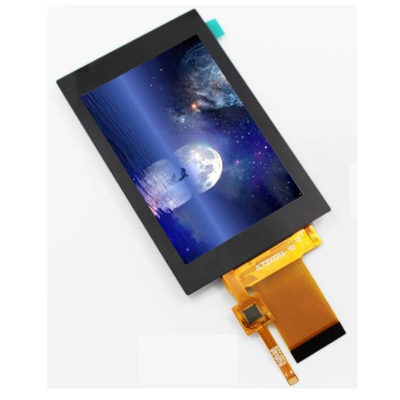

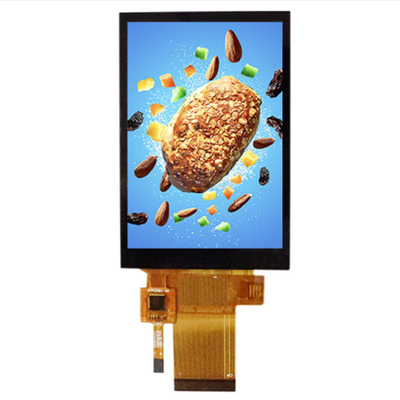

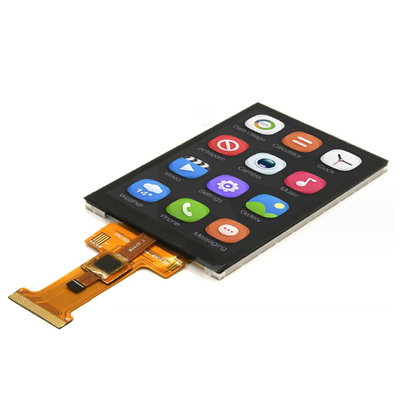

MCU 3,5 inci TFT LCD, 3,5 " 320x480 HVGA LCD Tampilan Gambar Produk Nyata
ESP8266 terhubung dengan ili9488 3,5 inci layar TFT untuk tampilan + sentuhan
1. Gunakan perpustakaan TFT_eSPI
2. Konten konfigurasi
2-1) Bagaimana perangkat kabel?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX menunjukkan bahwa garis sejajar diperlukan, yang hanya berlaku untuk layar ESP8266 dan ili9488.
*Layar lainnya harus disesuaikan sesuai dengan anotasi di User_Setup.h dan User_Setup_Select.h, sehingga menghindari jalan memutar!!
Mengubah User_Setup.h
Temukan file User_Setup.h di direktori perpustakaan dan modifikasi anotasi sesuai dengan model layar TFT
#define ILI9488_DRIVER // PERHATIAN: Jangan menghubungkan ILI9488 tampilan SDO ke MISO jika perangkat lain berbagi bus SPI (TFT SDO TIDAK tristate ketika CS tinggi)
Uncomment driver ini, dan kembali default li9341 untuk komentar
Tambahkan dua parameter
#define TFT_WIDTH 480
#menentukan TFT_HEIGHT 320
Karena saya menggunakan layar 480 * 320, tidak ada parameter yang sesuai dalam file, jadi saya dapat menambahkan dan menggunakannya secara langsung jika ada parameter layar yang sesuai dalam file
File terus menggulir ke bawah
Cari #define TOUCH_CS PIN_D2 dan uncomment (tentang port wiremap)
2-3) Mengubah User_Setup_Select.h
Aktifkan #include
Aktifkan #include(pencarian layar yang berbeda untuk pengemudi yang sesuai sesuai dengan anotasi bahasa Inggris)
* Untuk jenis layar lainnya, Anda perlu membuka file driver User_Setups/Setup20_ILI9488.h yang sesuai untuk memeriksa apakah pin yang didefinisikan sama dengan yang ada di diagram kabel.
2-4) Cobalah untuk lari
Buka contoh -TFT_eSPI-Generic-Touch_calivrate di Arduino (contoh ini disebut kalibrasi sentuhan, sentuhan harus kalibrasi)
Ikuti contoh-contoh yang disediakan di perpustakaan dan mainkan dengan isi hati Anda
Pada akhirnya, saya sebenarnya tidak tahu banyak tentang prinsip, beruntung untuk mengetahui, mungkin ada kelalaian dalam konfigurasi tertentu, pastikan untuk mempelajari lebih banyak catatan konfigurasi,dan pada saat yang sama mengalami masalah untuk pergi ke situs web domestik dan asing untuk mencoba keberuntungan, Aku tidak punya waktu untuk memverifikasi kembali, hanya berbicara tentang cara untuk pergi, semoga berhasil untuk semua orang!
