7" inci 1024x600 LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS

7 "Inch 1024x600 LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS Pambuka Produk

Detail Produk Cepat:


1. Ukuran LCD: 7 ′′ inci TFT
2Resolusi: 1024x600
3. Sudut pandang: Bebas
4Dimensi garis besar: 165x100x5.7mm
5. Tipe antarmuka LCM: LVDS

6. Tipe antarmuka CTP: I2C
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Capacitive layar sentuh ((CTP)

SAEF Technology ZDX070BIV1-B3 adalah layar LCD TFT sudut pandang penuh tipe IPS 7 ′′ dengan resolusi 1024x600 piksel.

Modul LCD ini memiliki dimensi garis besar 165x100x5.7mm, dan ukuran AA 154.2144 ((H) ×85.92 ((V) mm.ZDX070BIV1-B3 antarmuka LCM adalah dengan antarmuka LVDS, 30 pin. Antarmuka CTP adalah I2C. ZDX070BIV1-B3 adalah dengan 300cd / m2 (nits) kecerahan permukaan, ini LCD Display Module dapat beroperasi pada suhu dari 20 ° C hingga + 70 ° C.

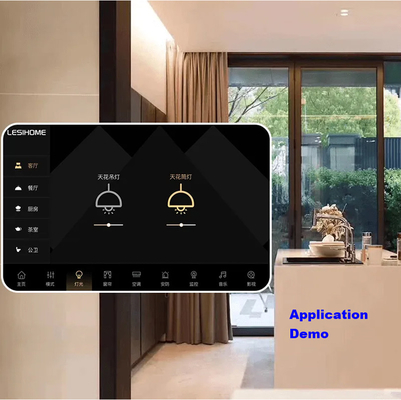

Modul LCD 7 ′′ TFT ini banyak digunakan dalam peralatan pengukuran, perangkat medis, otomatisasi rumah, sistem keamanan akses, label harga supermarket, dan peralatan rumah tangga, perangkat GPS, dll.

7" inci 1024x600 LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS Product Drawing

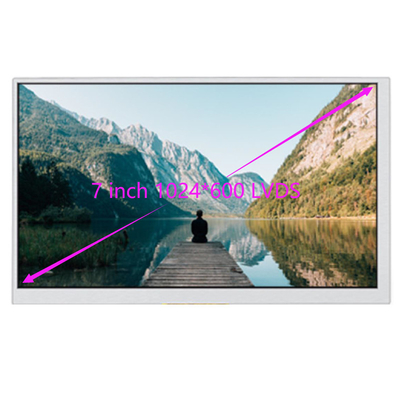

7" inci 1024x600 LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS Gambar Produk

Fasilitas dan Sertifikat

Apa itu LVDS

LVDS (Low Voltage Differential Signaling): Ini adalah antarmuka teknologi sinyal diferensial tegangan rendah. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

Dalam beberapa tahun terakhir, dengan pesatnya perkembangan industri elektronik, peralatan tampilan cerdas juga telah mencapai prestasi cemerlang, dan tampilan definisi tinggi telah disukai oleh konsumen.Saat ini, antarmuka protokol tampilan definisi tinggi termasuk RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, dll

Standar tingkat LVDS menggunakan sepasang (dua) jalur sinyal diferensial untuk mengirimkan data.

Dengan menggerakkan catu daya arus stabil 3,5mA, data dapat ditransmisikan pada kecepatan tinggi dengan sinyal diferensial amplitudo sangat rendah 350mV pada terminasi 100Ω.Kecepatan transmisi data dibatasi maksimum 655 Mbit/s dalam spesifikasi. Tapi itu bukan batas. melalui pemrosesan unik dari setiap produsen semikonduktor, adalah mungkin untuk mencapai kecepatan transmisi kecepatan tinggi sekitar 3 Gbit / s.

Dua sinyal diferensial, sinyal elektroda positif (A +) dan sinyal elektroda negatif (B−), berpusat pada tegangan umum (Voc) 1,2 V,dan kedua sinyal berosilasi dengan perbedaan potensial 350 mVKemudian, diferensial osiloskop diukur dengan probe, dan bentuk gelombang sinyal seperti Gambar 2 diperoleh. Ini adalah perbedaan amplitudo antara kedua sinyal ((A+) −(B−)).Dengan mengukur dengan probe diferensial, perbedaan amplitudo dapat dihitung. Tapi bentuk gelombang sinyal seperti itu tidak ada secara fisik.

Struktur dasar pemancar dan penerima LVDS ditunjukkan pada gambar di bawah ini.dan didorong oleh sumber arus konstan, yaitu, bertenaga arus (berbeda dengan tingkat bertenaga tegangan seperti TTL dan CMOS).

Di antaranya, transistor efek medan di driver (tidak harus transistor efek medan, karena spesifikasi teknis LVDS terutama berfokus pada transistor listrik,Interkoneksi dan penghentian jalur antarmuka LVDS, dan tidak ada persyaratan yang jelas untuk proses produksi, media transmisi dan tegangan catu daya, yaitu dapat direalisasikan dengan CMOS, GaAs atau proses lainnya,dan kucing hitam dan kucing putih yang bisa menangkap tikus adalah kucing yang baik) untuk membentuk sirkuit switch jembatan penuh. Digunakan untuk mengontrol arah aliran arus dari sumber arus konstan 3,5mA,sebuah 100 ohm terminasi resistor terhubung secara paralel antara membalik dan membalik terminal penerima, sehingga arus dapat menghasilkan tegangan melalui resistor, dan kemudian tingkat tinggi dan rendah dibentuk oleh penilaian penerima.

Ketika Q2 dan Q3 menyala dan Q1 dan Q4 terputus, arus sumber arus konstan mengalir ke penerima melalui Q3,dan pergi ke bawah melalui 100 ohm terminasi resistor dan kemudian kembali ke ujung pengemudi, dan akhirnya melewati Q2 ke tanah (GND), arus 3,5mA menghasilkan penurunan tegangan 350mV pada 100 ohm resistor, pada saat ini,tegangan di terminal inverting lebih tinggi dari tegangan di terminal inverting, dan output adalah tingkat tinggi "H".

Kata kunci pencarian: tft 7", 7" tft lcd, 7" tft lcd, LVDS 7 inci tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inci tft display, tft display 7 inci LVDS, tft display 7", 7 inci tft lcd display,7 inci sentuhan TFT, 7 "tft touch lcd display, TFT 7" dengan CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd.
