Detail produk:
|
| Produk: | 2.8" TFT LCD Display | Resolusi: | 480x640 titik |
|---|---|---|---|
| IC pengemudi: | ILI9806E, atau ST7701 atau setara | Layar sentuh: | Tanpa Layar Sentuh (Dipersonalisasi) |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Melihat arah: | Gratis (80/80/80/80) |
| Garis Besar Redup.: | 50(L) x 69,2(P) x 2,35(T) mm | Daerah Aktif: | 43.20 x 57.60 mm |
| antarmuka: | RGB (dapat disesuaikan） | Hubungan: | Jenis konektor FPC |
| Nomor PIN: | 40 pin (dapat disesuaikan） | Luminansi Permukaan: | 260 cd/m2 ((nits) |
| Tegangan suplai: | 3.2 V | Jenis lampu latar: | LED putih |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 2.8 inch 480x640 TFT LCD Display,MENCAPAI 2.8 Inci TFT LCD Display,IPS 2.8 inch TFT display RoHS |
||
2.8" inci 480x640 resolusi tinggi IPS Tipe Full viewing angle TFT LCD Display Module
2.8" TFT 480x640, TFT LCD 2,8 inci Deskripsi
Produk ini adalah layar resolusi PPI tinggi dengan ukuran diagonal 2,8 inci dan resolusi 480x640.ini menggunakan teknologi tampilan penuh IPS untuk membuat produk ini cocok untuk beberapa aplikasi high-end.
Modul TFT LCD SF-TO280PY-8990B-N adalah modus potret ukuran diagonal 2,8 ′′ 480x640 resolusi tinggi tampilan warna penuh, modul LCD SF-TO280PY-8990B-N mendukung RGB Interface.Antarmuka dapat disesuaikan. Model SF-TO280PY-8990B-N memiliki dimensi modul 50 ((W) x 69,2 ((L) x 2,35 ((T) mm dan ukuran area aktif 43,20 x 57,60 mm. SF-TO280PY-8990B-N terintegrasi dengan ILI9806E,atau ST7701 atau Controller IC Driver Equivalent pada modul, dan tegangan pasokan logisnya berkisar dari 2.6V hingga 3.4V. nilai khas adalah 3.2V. Luminansi permukaan adalah 260 cd/m2 (Nits).dan suhu penyimpanan pada -30 sampai 80 derajat.
Model ini telah banyak digunakan di terminal POS, cash reader, sistem tertanam, otomatisasi, GPS, peralatan medis, perangkat industri,peralatan keamanan yang membutuhkan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
Spesifikasi Mekanis:
| PEMBANGUNAN | Spesifikasi | UNIT |
| Ukuran Tampilan | 2.8 | inci |
| Dimensi OUTLINE | 50 x 69,2 x 2.35 | mm |
| Driver IC | ILI9806E-2C | - |
| Interface Type (Jenis antarmuka) | RGB | sedikit |
PIN DESCRIPTION:
| Nomor PIN. | Simbol | Fungsi |
| 1 | LED- | Lampu belakang LED (katode) |
| 2 | LED+ | Lampu belakang LED ((Anode) |
| 3 | GND | Tanah |
| 4 | VDD | Sumber Daya 2.8V |
| 5- 12 | DB0-DB7(B0-B7) | Data biru RGB |
| 13-20 |
DB8-DB15(G0-G 7) |
Data hijau RGB |
| 21-28 |
DB16-DB23(R0-R 7) |
Data merah RGB |
| 29 | GND | Tanah |
| 30 | PCLK | Sinyal jam titik untuk operasi antarmuka RGB |
| 31 | VDD | Sumber Daya 2.8V |
| 32 | HSYNC | Sinyal sinkronisasi baris untuk operasi antarmuka RGB |
| 33 | VSYNC | Sinyal sinkronisasi frame untuk operasi antarmuka RGB |
| 34 | DE | Sinyal aktif data untuk operasi antarmuka RGB |
| 35 | NC | NC |
| 36 | GND | Tanah |
| 37 | CS | Chip pilih pin input |
| 38 | Reset | Masukan reset eksternal. |
| 39 | SCL | Jam antarmuka SPI |
| 40 | SDA | Sinyal masukan serial |
2.8" TFT 480x640, TFT LCD 2,8 inci Gambar

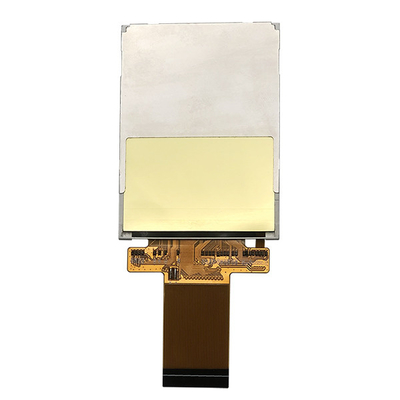

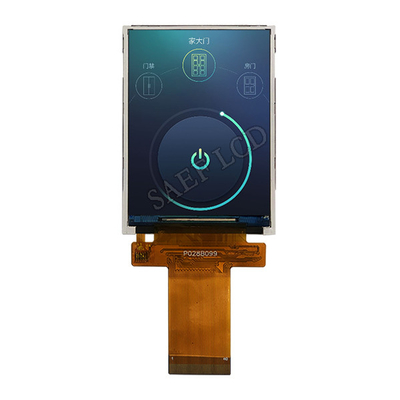

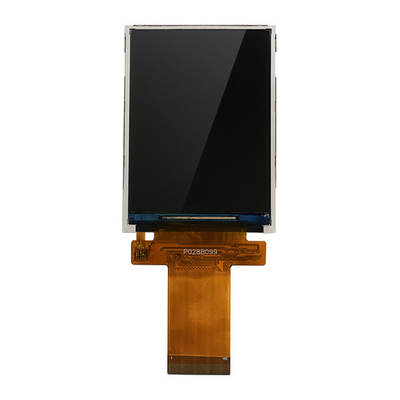

2.8" TFT 480x640, TFT LCD 2,8 inci Gambar produk
Pabrik dan Fasilitas
