Detail produk:
|
| Produk: | Layar Panel LCD TFT 2,0 "inci | Resolusi: | QVGA 240x320 titik |
|---|---|---|---|
| Ic Pengemudi: | ST7789V IC atau Setara | Layar sentuh: | Tanpa Layar Sentuh (Dapat Disesuaikan) |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Melihat arah: | jam 12 |
| Garis Besar Redup.: | 38,5(L) x 52,05(L) x 2,95(T) mm | Area Aktif: | 30,60 x 40,80 mm |
| Antarmuka: | MCU/SPI/RGB (dapat disesuaikan) | Koneksi: | Jenis konektor FPC |
| Nomor PIN: | 51 pin (dapat disesuaikan) | Pencahayaan Permukaan: | 250 cd/m2 (nit) |
| Tegangan Operasi: | 2.8 V | Jenis Lampu Latar: | LED putih |
| LED seumur hidup: | 40.000 jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | 240x320 TFT LCD Display,TFT LCD Display QVGA,ST7789V QVGA TFT Display 240x320 |
||
TFT LCD Panel Display 2.0 "inch QVGA 240x320 TN tipe TFT dengan ST7789V IC TFT LCD
2.0" TFT 240x320, TFT LCD 2.0 inci Deskripsi
Modul LCD TFT SF-TC200L-8939A-N adalah mode potret ukuran diagonal 2,0 inci QVGA 240x320 layar penuh warna, modul LCD SF-TC200L-8939A-N mendukung Antarmuka MCU/SPI/RGB.Antarmuka dapat disesuaikan.Model SF-TC200L-8939A-N memiliki dimensi modul 38.5(W) x 52.05(L) x 2.95(T) mm dan ukuran area aktif 30.60 x 40.80 mm.
SF-TC200L-8939A-N terintegrasi dengan ST7789V atau Equivalent driver IC controller pada modul, dan tegangan suplai logikanya berkisar dari 2.6V hingga 3.3V.nilai tipikal adalah 2.8V.Pencahayaan permukaan adalah 250 cd/m2 (Nits).Model ini memiliki suhu operasi pada -20 hingga 70 derajat, dan suhu penyimpanan pada -30 hingga 80 derajat.
Model telah banyak digunakand di perangkat genggam, terminal POS, pembaca uang tunai, sistem tertanam, otomatisasi rumah, GPS, peralatan medis, perangkat industri, peralatan keamanan yang memerlukan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
| Produk: | Layar Panel LCD TFT 2.0 "Inci | Resolusi: | QVGA 240x320 Titik |
|---|---|---|---|
| IC pengemudi: | IC ST7789V Atau Setara | Layar sentuh: | Tanpa Layar Sentuh (Dapat Disesuaikan) |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Melihat Arah: | jam 12 |
| Garis Besar Redup.: | 38,5(L) X 52,05(L) X 2,95(T) Mm | Area Aktif: | 30,60 X 40,80 Mm |
| Antarmuka: | MCU/SPI/RGB (dapat disesuaikan) | Koneksi: | Jenis Konektor FPC |
| Nomor PIN: | 51 Pin (dapat disesuaikan) | Pencahayaan Permukaan: | 250 Cd/m2 (nits) |
| Tegangan Operasi: | 2.8 V | Jenis lampu latar: | LED putih |
| LED Seumur Hidup: | 40.000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin
Pin1, GND, Tanah
Pin2-3, VCI, Catu Daya Tegangan 2.8V
Pin4-5, IOVCC, Catu Daya Tegangan 2.8V / 1.8V
Pin6, IM3, Pilih mode antarmuka
Pin7, IM2, Pilih mode antarmuka
Pin8, IM1, Pilih mode antarmuka
Pin9, IM0, Pilih mode antarmuka
Pin10, RESET, LCM Setel ulang sinyal input
Pin11, CS, Pin input untuk sinyal pemilihan chip
Pin12, RS, Daftar pilih sinyal
Pin13, WR, Tulis pin input sinyal strobo
Pin14, RD, Baca pin input sinyal strobo
Pin15, VSYNC, Sinyal Sinkronisasi Vertikal
Pin16, HSYNC, Sinyal Sinkronisasi Horisontal
Pin17, AKTIFKAN, Input Data aktifkan kontrol
Pin18, DOTCLK, Sinyal Jam untuk Mencicipi setiap data
Pin19, SDA, sinyal input serial
Pin20-37, DB0-DB17, Menampilkan Data I/O
Pin38,TE, keluaran efek robek
Pin39, SDO, Baca pin input sinyal strobo
Pin40, PWM
Gambar 2" TFT 240x320, TFT LCD 2" inci

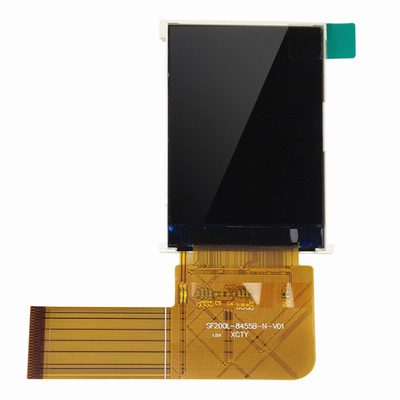

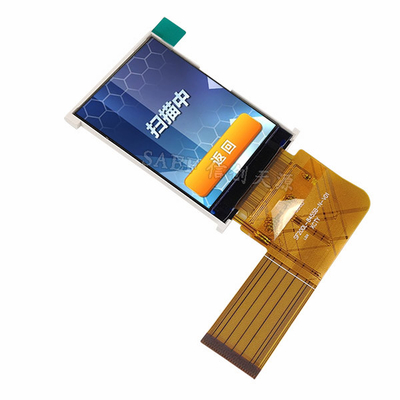

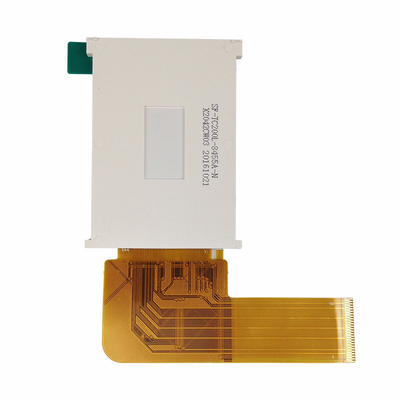

2" TFT 240x320, TFT LCD 2" inci Gambar Produk
