Detail produk:
|
| Produk: | Sentuh LCD TFT 5 "inci | Resolusi: | 720x1280 titik |
|---|---|---|---|
| IC pengemudi: | ILI9881C atau Setara | Layar sentuh: | dengan Panel Sentuh Kapasitansi (Opsional) |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Melihat Arah: | Gratis(80/80/80/80) |
| Garis Besar Redup.: | 66,10(L) x 120,40(L) x 2,16(T) mm | Area Aktif: | 62,10 x 110,40 mm |
| Antarmuka: | MIPI (Dapat disesuaikan） | Koneksi: | Jenis konektor FPC |
| Nomor PIN: | 25 pin (dapat disesuaikan) | Pencahayaan Permukaan: | 300 cd/m2 (nit) |
| Tegangan Pasokan: | 2.8 V (Nilai TYP) | Jenis Lampu Latar: | LED putih |
| LED seumur hidup: | 40.000 jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | MIPI 5 Inch TFT LCD,5 Inci TFT LCD 720x1280,CTP TFT LCD 5 Inci |
||
TFT LCD Touch 5 "Inch HD 720x1280 Potret IPS Sudut Pandang Penuh TFT Dengan Antarmuka MIPI Dengan Modul LCD CTP
5.0 "TFT 720x1280, TFT LCD 5.0 inci Deskripsi
Modul LCD TFT SF-TC500I-8725B-N adalah mode potret ukuran diagonal 5” inci HD 720x1280 IPS bebas sudut pandang tampilan penuh warna.SF-TC500I-8725B-N memiliki versi lain yaitu layar sentuh Capacitive, nomor model SF-TC500I-8725B-CT.Adalah opsional untuk bersama atau tanpa PCAP.Modul ini mendukung Antarmuka MIPI.Model SF-TC500I-8725B-N memiliki dimensi modul 66.10(W) x 120.40(L) x 2.16(T) mm dan ukuran area aktif 62.10 x 110.40 mm.
SF-TC500I-8725B-N terintegrasi dengan pengontrol ILI9881C pada modul, dan tegangan operasinya berkisar dari 2.6V hingga 3.3V.nilai tipikal adalah 2.8V.
Pencahayaan permukaan adalah 300 cd/m2 (Nits).Jika Anda ingin menggunakannya sebagai mode lansekap atau menyesuaikan pencahayaan, silakan hubungi kami untuk dukungan teknis lebih lanjut.Model telah banyak digunakand dalam otomatisasi rumah, peralatan rumah tangga, sistem tertanam, GPS, peralatan medis, perangkat industri, peralatan keamanan yang memerlukan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
| Produk: | 5 "Inci TFT LCD Sentuh | Resolusi: | 720x1280 Titik |
|---|---|---|---|
| IC pengemudi: | ILI9881C Atau Setara | Layar sentuh: | tanpa sentuhan, PCAP opsional |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Melihat Arah: | Gratis(80/80/80/80) |
| Garis Besar Redup.: | 66,10(L) X 120,40(L) X 2,16(T) mm | Area Aktif: | 62,10 X 110,40 nm |
| Antarmuka: | MIPI (dapat disesuaikan) | Koneksi: | Jenis Konektor FPC |
| Nomor PIN: | 25 Pin (dapat disesuaikan) | Pencahayaan Permukaan: | 300 Cd/m2 (nits) |
| Tegangan Pasokan: | 2.8 V (Nilai TYP) | Jenis lampu latar: | LED putih |
| LED Seumur Hidup: | 40.000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin
Pin1, LED A, LED Anoda
Pin2, LED K, LED Katoda
Pin3, VCC, Catu Daya 2.8V
Pin4, IOVCC, Catu Daya Tegangan 1.8V / 2.8V
Pin5, GND, Pembumian Listrik
Sinyal jam Pin6, CLKP, DSI-CLK+
Sinyal jam Pin7, CLKN, DSI-CLK
Pin8, GND, Pembumian Listrik
Pin9, D0N, DSI-D0- sinyal data
Sinyal data Pin10, D0P, DSI-D0+
Pin11, GND, Pembumian Listrik
Pin12, D1N, DSI-D1- sinyal data
Sinyal data Pin13, D1P, DSI-D1+
Pin14, GND, Pembumian Listrik
Pin15, D2N, DSI-D2- sinyal data
Sinyal data Pin16, D2P, DSI-D2+
Pin17, GND, Pembumian Listrik
Pin18, D3N, DSI-D2- sinyal data
Sinyal data Pin19, D3P, DSI-D2+
Pin20, GND, Pembumian Listrik
Pin21, TE, Catu Daya 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, RESET, Daftar pilih pin
Pin24, GND, Pembumian Listrik
Pin25, GND, Pembumian Listrik
5.0" TFT 720x1280, TFT LCD 5.0 inci Gambar

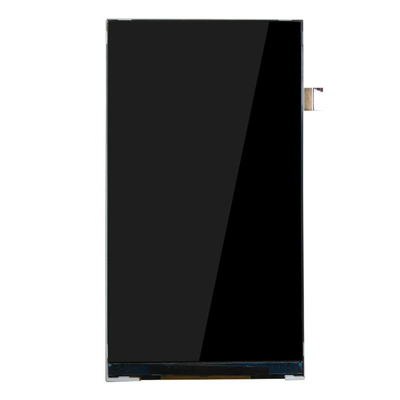

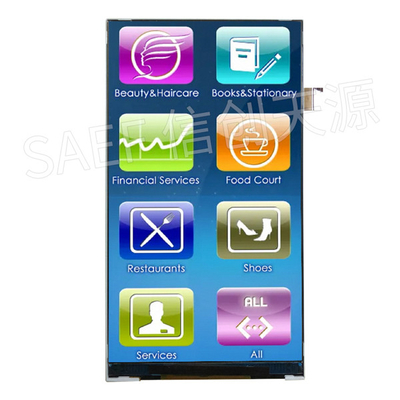

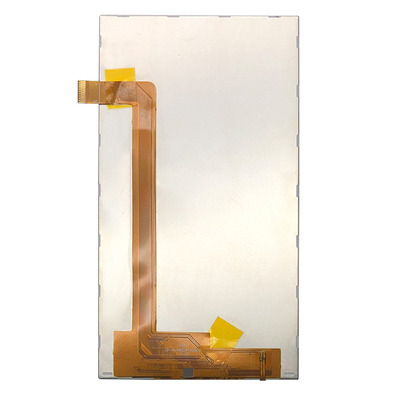

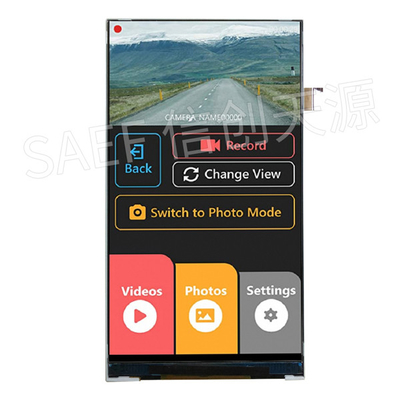

5.0" TFT 720x1280, TFT LCD 5.0 inci Gambar Produk
PABRIK DAN FASILITAS
Kata kunci pencarian: tft 5", lcd tft 5, lcd tft 5", lcd tft 5 inci, tft lcd 5, layar tft 5, layar tft 5", layar tft 5 inci, layar tft 5 inci, layar tft 5", 5 layar tft lcd inci, layar tft 5 inci, layar tft 5 inci, layar tft 5 inci, layar tft 5 inci, layar tft lcd 5 inci, HD TFT, HD 5 inci, 5 inci 720x1280, IPS TFT 5 inci.
