Detail produk:
|
| Produk: | TFT LCD Display 3,5" | Resolusi: | 320x480 titik |
|---|---|---|---|
| IC pengemudi: | ILI9488 atau Setara | layar sentuh: | dengan Sentuhan Resistif Opsional |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Melihat arah: | jam 12 |
| Garis Besar Redup.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Daerah Aktif: | 480,96 x 73,44 mm |
| Antarmuka: | MCU 16 bit (bisa disesuaikan) | Hubungan: | Soldering (bisa disesuaikan) |
| Nomor PIN: | 44 pin (dapat disesuaikan） | Luminansi Permukaan: | 200 cd/m2(nit) |
| Tegangan suplai: | 3.2 V | Jenis lampu latar: | LED putih |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD TFT 16bit,Layar LCD TFT Potret,Lampu Latar LED TFT 320x480 |
||
TFT LCD Display 3.5 Inch 320x480 potret TN Tipe ILI9488 MCU 16 Bits 3.2V lampu latar LED putih
3.5" TFT 320x480, TFT LCD 3,5 inci Deskripsi
Modul TFT LCD SF-TC350H-9934A-N adalah ukuran diagonal 3,5 ′′ inci mode potret HVGA 320x480 tampilan warna penuh, SF-TC350H-9934A-N memiliki versi lain yang dengan Resistive touch screen,Nomor model adalah SF-TC350H-9934A-T, dan dapat dirancang dengan PCAP yang Bagian Nomer adalah SF-TC350H-9934A-CT. Modul ini mendukung MCU 16 bit Interface.69 ((L) x 2.1 T) mm dan ukuran area aktif 48,96 x 73,44 mm.
SF-TC350H-9496G-T terintegrasi dengan pengontrol ILI9488 pada modul, dan tegangan pasokan logisnya berkisar dari 2,6V hingga 3,4V. nilai khas adalah 3,2V.
Luminans permukaan adalah 200 cd/m2 (Nits). Jika Anda ingin menggunakannya sebagai mode potret atau menyesuaikan luminans, silakan hubungi kami untuk dukungan teknis lebih lanjut.Cahaya permukaan dapat dicapai hingga 1000 cd/m2 (nit)Model ini telah digunakan secara luasd dalam sistem tertanam, otomatisasi, GPS, peralatan medis, perangkat industri, peralatan keamanan yang membutuhkan tampilan TFT dengan kualitas tinggi dan gambar berwarna.
| Produk: | TFT LCD Display 3,5" | Resolusi: | 320x480 Titik |
|---|---|---|---|
| Pengemudi IC: | ILI9488 Atau Setara | Layar sentuh: | Dengan sentuhan resistif opsional |
| Dimensi kaca penutup: | Dapat disesuaikan | Arah melihat: | Jam 12 |
| Rancangan Dim.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Area Aktif: | 48.96 x 73,44 mm |
| Antarmuka: | MCU 16 Bits (bisa disesuaikan) | Koneksi: |
Pemanasan (bisa disesuaikan) |
| Nomor pin: | 44 pin (bisa disesuaikan) | Luminance permukaan: | 200 Cd/m2 ((nit) |
| Tegangan suplai: | 3.2 V | Jenis lampu latar belakang: | LED putih |
| Umur LED: | 40,000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin
Pin 1, LED A, LED Anode.
Pin2, LED6K, LED Katode.
Pin 3, LED5K, LED Katode.
Pin4, LED4K, LED Katode.
Pin5, LED3K, LED Katode.
Pin 6, LED2K, LED Katode.
Pin7, LED1K, LED Katode.
Pin8, GND, Ground.
Pin 9, LED7K (NC), Buka.
Pin10, VCI, Pasokan Daya 2.8V Tegangan.
Pin11, IOVCC, Sumber Daya 2.8V/1.8V Tegangan.
Pin12, /CS, Input pin untuk sinyal chip pilihan.
Pin13, /WR, tulis sinyal strobo pin input.
Pin14, RS, mendaftarkan sinyal.
Pin15, RD, baca sinyal stroboscopic.
Pin16, / Reset, LCM Reset sinyal masukan.
Pin17, NC, siapkan.
Pin18, NC, siapkan.
Pin19~Pin34, D15-D0, Tampilan Data I/O
Pin35, IM0/NC, Buka.
Pin36, IM1/NC, Buka.
Pin37, FMARK, Tearing efek output pin untuk sinkronisasi MCU untuk frame menulis, diaktifkan oleh S / W perintah.
Pin38, LED8K (NC), Buka.
Pin39, GND, Tanah
Pin40, XL(NC), Buka.
Pin41, YD(NC), Buka.
Pin42, XR(NC), Buka.
Pin43, YU(NC), Buka.
Pin44, GND, Tanah

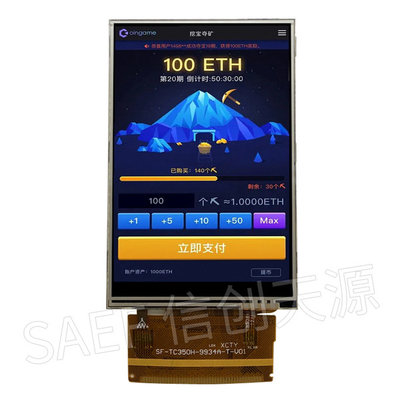

3.5" TFT 320x480, TFT LCD 3,5 inci Gambar

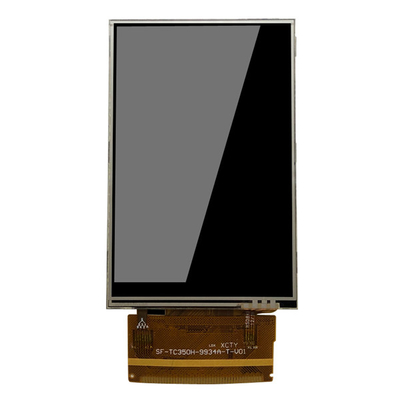

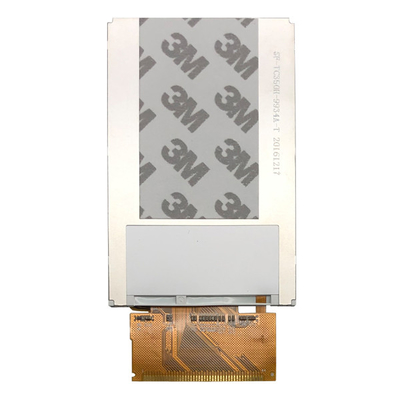

3.5" TFT 320x480, TFT LCD 3,5 inci Gambar Produk
Fasilitas Pabrik dan Sertifikat
Kata kunci pencarian: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5 inci tft lcd, tft lcd 3.5, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft display, 3,5 "tft lcd display, 3,5 "tft screen, 3,5 "tft screen, 3,5 "tft screen, 3,5 "tft screen, 3,5 "tft screen,Layar LCD 3,5 inci, HVGA TFT, 3,5 inci HVGA, 3,5 inci 320x480, ILI9488 TFT.
