Detail produk:
|
| Produk: | TFT 2,4 inci | Layar sentuh: | Panel sentuh resistif (RTP) |
|---|---|---|---|
| Resolusi: | 240x320 QVGA | kaca penutup: | Tanpa (Dapat Disesuaikan) |
| Melihat arah: | jam 12 | antarmuka: | Mikrokontroler/RGB/SPI |
| Nomor PIN: | 48pin | Hubungan: | Pematerian |
| Luminansi Permukaan: | 350 cd/m2 | Seumur Hidup LED: | 40.000 jam |
| Menyoroti: | 240x320 TFT LCD Display,Layar LCD TFT 2 |
||
Tentang item ini SF-TC240H-8944B-T
Memperkenalkan layar LCD TFT 2,4 inci dengan resolusi 240x320 QVGA, yang dirancang untuk memberikan pengalaman visual yang dinamis dalam faktor bentuk yang kompak.menawarkan pilihan konektivitas serbaguna untuk berbagai mikrokontroler dan sistem.
Fitur Utama:
Aplikasi:
Rasakan kenyamanan dan kegunaan TFT LCD Display 2.4 "Inch 240x320 QVGA dengan Resistive Touch Screen,dan membawa proyek Anda ke tingkat berikutnya dengan desain visual menarik dan fungsionalApakah Anda sedang mengembangkan prototipe atau produk komersial, layar ini menawarkan kinerja dan keandalan yang Anda butuhkan.
Fitur
| Produk: | 2.4 inci TFT | Layar sentuh: | Resistive Touch Panel (RTP) |
|---|---|---|---|
| Resolusi: | 240x320 QVGA | Tutup Kaca | Tanpa (Kustomisasi) |
| Arah melihat: | Jam 12 | Antarmuka: | MCU/RGB |
| Nomor Pin: | 48 pin | Koneksi: | Koneksi tipe FPC |
| Luminance permukaan: | 250 Cd/m2 | Umur LED: | 40,000 Jam |
FAQ:
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
Dimensi Luar
Definisi Pin Antarmuka
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | YU | Aku | Pin Panel Sentuh |
| 2 | XL | Aku | Pin Panel Sentuh |
| 3 | YD | Aku | Pin Panel Sentuh |
| 4 | XR | Aku | Pin Panel Sentuh |
| 5 | GND | Aku | Tanah |
| 6 | VCI | Aku | Sumber Daya 2.8V Tegangan |
| 7 | VDD3 | Aku | Sumber Daya 2.8V/ 1.8V Tegangan |
| 8 | VDD3_P(NC) | - | Buka |
| 9 | BC_CTRL ((NC) | - | Buka |
| 10 | BC ((NC) | - | Buka |
|
11 |
TE |
O |
Tearing efek output pin untuk menyinkronkan MPU untuk frame menulis,Ketika pin ini tidak diaktifkan, pin iniadalahrendah. |
| 12-29 | DB17-DB0 | I/O | Tampilan Data I/O |
| 30 | SDA | I/O | Sinyal masukan serial |
| 31 | DOTLCK | Aku | Sinyal Jam Titik untuk Operasi Antarmuka RGB |
| 32 | ENABLE | Aku | Sinyal Aktifkan Data untuk Operasi Antarmuka RGB |
| 33 | HSYNC | Aku | Sinyal sinkronisasi horizontal garis |
| 34 | VSYNC | Aku | Sinyal Sinkronisasi Vertikal Frame |
| 35 | RDX | Aku | Membaca sinyal strobo pin input |
| 36 | WRX | Aku | Menulis sinyal stroboscopic input pin |
| 37 | DCX | Aku | Register pilih sinyal |
| 38 | CSX | Aku | Pin input untuk sinyal pemilihan chip |
| 39 | Reset | Aku | LCM Reset sinyal masukan |
| 40 | IM0 |
Aku |
Silakan lihat halaman keempat, Pilih mode antarmuka MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Aku | LED Anode |
| 45 | LED_K1 | Aku | Katode LED |
| 46 | LED_K2 | Aku | Katode LED |
| 47 | LED_K3 | Aku | Katode LED |
| 48 | LED_K4 | Aku | Katode LED |
Karakteristik lampu LED
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
| Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika=80mA |
| Pasokan arus | Jika | - | 80 | - | mA | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - |
| Penghambatan daya | Pd | - | 288 | - | mW | - |
| Intensitas Cahaya untuk LCM |
- |
- | 350 | - | Cd/m2 | Jika=80mA |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=80 mA |
| Warna lampu latar | Putih | |||||

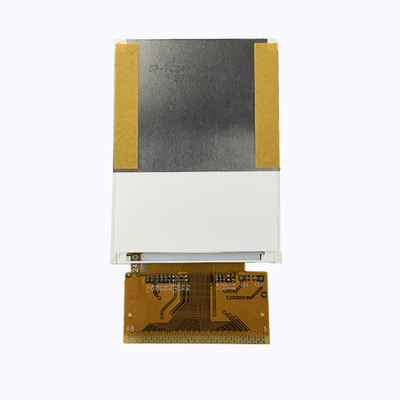

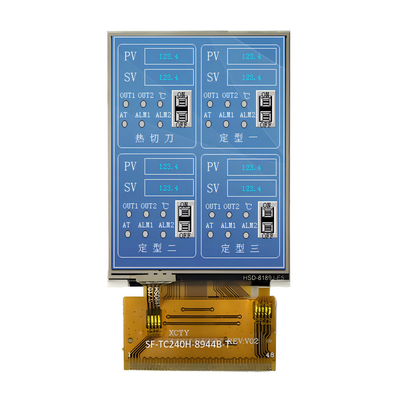

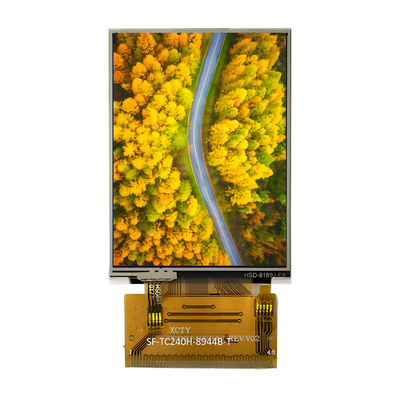

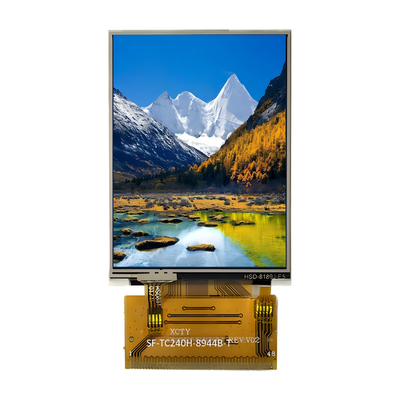

Gambar produk
