Detail produk:
|
| Produk: | Layar LCD TFT 1,3 inci | Layar sentuh: | Tanpa |
|---|---|---|---|
| Resolusi: | 240x240 titik | kaca penutup: | Dapat disesuaikan |
| Melihat arah: | Sudut pandang bebas IPS | antarmuka: | Antarmuka SPI |
| Nomor PIN: | 12 Pin | Hubungan: | Mencolokkan |
| Luminansi Permukaan: | 250 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | Layar LCD Persegi 240x240,Layar LCD Persegi 1,3 Inci |
||
1.3 inci TFT LCD 240x240 titik Pambuka Produk
SFTO130JY-7167AN adalah layar LCD TFT persegi penuh warna dengan ukuran diagonal 1,3 inci dan resolusi 240x240.membuat sangat nyaman bagi pengguna untuk memprogram dan menggunakanUkuran modul dari model SF-TO130B-8909A-N adalah 21,16x29,22mm, dan ukuran area aktif adalah 23,4x23,4mm;
Driver IC ST7789V controller terintegrasi pada modul, dengan rentang tegangan catu daya logis dari 3,0V hingga 3,6V.Ini dapat beroperasi dalam kisaran suhu dari -20 °C sampai +70 °C dan kisaran suhu penyimpanan adalah -30 °C sampai +80 °C.SFTO130JY-7167ANFPC dapat disesuaikan, dan dapat dilengkapi dengan layar sentuh resistif (RTP) atau layar sentuh kapasitif yang baru dirancang.
Fitur
| Artikel | Isi |
| Ukuran LCD | 1.3 inci ((Diagonal) |
| Mode Tampilan | Biasanya hitam. |
| Resolusi | 240 ((H) RGB x 240 ((V) |
| Pitch titik | 00,0975 (H) x 0,0975 ((V) mm |
| Area aktif | 23.4 ((H) x 23,4 (V) mm |
| Ukuran modul | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Penyusunan warna | RGB Garis vertikal |
| Antarmuka | 4 Jalur SPI |
| Drive IC | ST7789 |
| Luminance | 250 (TYP) cd/m2 |
| Arah Melihat | Semua Tampilan |
| Lampu latar belakang | 2 LED putih |
| Operasi Temp. | -20°C ~ + 70°C |
| Suhu penyimpanan. | -30°C~+ 80°C |
| Berat badan | TBD |

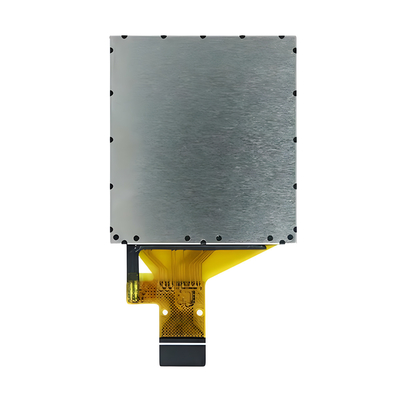

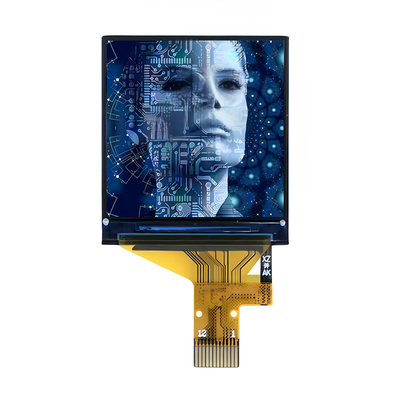

1.3 inci TFT LCD 240x240 titik Gambar produk
Definisi Pin
| Tidak, tidak. | Simbol | Deskripsi |
| 1 | GND | Tanah |
| 2 | LEDK | Katode Lampu Belakang |
| 3 | LEDA | Anode Lampu Belakang |
| 4 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 5 | GND | Tanah |
| 6 | GND | Tanah |
|
7 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 8 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 9 | SCL | Serial jam pin. |
| 10 | SDA | Masukan data serial |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Tanah |
Karakteristik Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
| Luminance |
... |
250 |
... |
Cd/m2 |

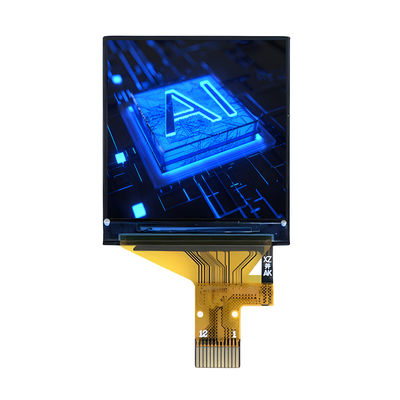

1.3 inci TFT LCD 240x240 titik Gambar produk
Fasilitas Pabrik dan Sertifikasi
Layar sentuh berkapasitas proyeksi (PCAP)
Teknologi sentuh Capacitive Projected (PCAP) menawarkan respons cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.
teknologi diproyeksikan capacitive touch screen dirancang untuk aplikasi industri, medis, dan otomotif yang ketat.yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
