Detail produk:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
IP Rating: | IP65 | Power Consumption: | 31 W (Typical) |
Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Menyoroti: | Modul LCD TFT kelas industri LVDS,Full HD TFT LCD Modul,17.3" TFT LCD Module |
Modul LCD TFT Bercahaya Tinggi Full HD Tingkat Industri 17,3" SFTO1730RX-7332AN
Dirancang untuk lingkungan industri yang menuntut, SFTO1730RX-7332AN adalah modul LCD TFT Full HD (1920x1080) 17,3" yang dirancang untuk memberikan visibilitas dan keandalan yang luar biasa dalam kondisi yang sulit.Dengan 800 nits cahaya, layar ini memastikan keterbukaan kristal-jelas bahkan dalam sinar matahari langsung, menjadikannya ideal untuk aplikasi industri luar ruangan atau tinggi-silau di seluruh Jerman, AS,dan pusat manufaktur canggih lainnya.
Fitur Utama untuk Aplikasi Industri
Tampilan Ultra-Cerah:Kecerahan 800 cd/m2 melebihi panel industri standar, memastikan keterbacaan di pabrik, gudang, atau lingkungan luar yang cerah.
Suhu operasi luas:Fungsinya sempurna dari -20 ° C sampai +70 ° C, sempurna untuk iklim ekstrem di sektor otomatisasi industri, logistik, atau energi.
Desain yang tahan lama:Koper IP65 melindungi terhadap masuknya debu dan percikan air, sementara melewati uji getaran yang ketat (1.5G) dan tes kejut termal (-30 °C hingga +80 °C).
Pencitraan presisi:Resolusi Full HD dengan teknologi RGB 6-bit + HiFRC memberikan 16,7 juta warna untuk visualisasi data yang akurat di ruang kontrol atau peralatan diagnostik.
Konektivitas yang kuat:Antarmuka LVDS dual-channel memastikan transmisi sinyal yang stabil dan berkecepatan tinggi untuk pemantauan real-time di IoT industri atau sistem otomatisasi.
Efisiensi Energi:31W konsumsi daya khas mengurangi biaya operasi sambil memenuhi standar energi global.
Spesifikasi Teknis
Parameter | Nilai |
---|---|
Ukuran layar | 17.3" Diagonal (17.25") |
Daerah Aktif | 3810,888 mm (H) x 214,812 mm (V) |
Pixel Pitch | 0.1989 mm (per triad) |
Pengolahan Permukaan | Dilapisi keras (3H), Anti-silau |
Jenis lampu latar | LED dengan kecerahan yang dapat disesuaikan |
Tegangan Masuk | 3.3 V (Logic/LCD Drive) |
Tegangan Masuk Lampu Belakang | 12 V DC |
Berat badan | 1080 g (Biasa) |
Dimensi | 403 mm (H) x 240 mm (V) x 12,5 mm (D) |
Aplikasi di Lingkungan Industri
Otomatisasi Pabrik: HMI (Human-Machine Interfaces) untuk PLC, robotika, dan kontrol jalur perakitan.
Peralatan Luar Ruangan: Mesin penjual otomatis, kios, dan mesin pertanian ditampilkan di lingkungan yang cerah.
Perangkat Medis: Sistem pencitraan diagnostik yang membutuhkan reproduksi warna yang tepat.
Transportasi: Dashboard untuk kereta api, bus, atau kendaraan industri yang terkena sinar matahari.
Smart Manufacturing: Visualisasi data real-time di panel kontrol Industri 4.0.
Mengapa Memilih SFTO1730RX-7332AN?
Global Compliance: RoHS, CE, dan FCC disertifikasi untuk masuk ke pasar Uni Eropa dan Amerika Utara.
Lampu latar yang dapat disesuaikan: Kecerahan yang dapat disesuaikan melalui sinyal ExtVBR-B untuk penghematan energi dan visibilitas yang disesuaikan.
Keandalan jangka panjang: MTTF (Mean Time to Failure) 50.000 jam memastikan downtime minimal dalam sistem kritis.
Dukungan & Jaminan
Kami menyediakan dokumentasi teknis yang komprehensif, pilihan pemasangan perangkat keras (panel atau VESA 100x100), dan dukungan lokal untuk Jerman, AS, dan sekitarnya.
Spesifikasi lampu latar
Pin No. | Simbol | Deskripsi |
1 | VCC | Tegangan catu daya +12V |
2 | VCC | Tegangan catu daya +12V |
3 | ON/OFF | Output mengaktifkan sinyal |
4 | DIM | Sinyal redup |
5 | GND | Power ground |
6 | GND | Power ground |
Karakteristik Listrik
Parameter | Simbol | Nilai-nilai | Satuan | ||||
Min | Jenis | Maksimal | |||||
Tegangan Masuk Sumber Daya | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
Pasokan listrik arus masuk | IBL | - | 2.16 | 2.53 | A | ||
Pasokan Daya Input Current (In-Rush) | Dalam terburu-buru |
- |
- |
(TBD) | A | ||
Konsumsi Daya | PBL | - | 26 | 35 | W | ||
Tegangan Masuk untuk Sistem kontrol Sinyal |
On/Off | Pada | V pada | 2.5 | - | 5.5 | Vdc |
Putus. | V mati | - 0.3 | 0.0 | 0.5 | Vdc | ||
Sesuaikan Kecerahan | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
Frekuensi ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
Tingkat Tugas Pulsa (PWM) | Tingkat Tinggi | 2.5 | - | 5.5 | Vdc | ||
Tingkat Rendah | 0.0 | - | 0.5 | Vdc | |||
Waktu Hidup | 30,000 | 50,000 | Jam |
Definisi Pin Antarmuka
Pin# | Nama sinyal | Pin# | Nama sinyal |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Artikel | Satuan | Ketentuan | Min. | Seperti itu. | Max. Apa yang terjadi? |
Sudut pandang |
[derajat] |
Horizontal (kanan) CR = 10 (kiri) |
70 70 |
80 80 |
- |
Vertikal (ke atas) CR = 10 (Kebawah) |
50 70 |
60 80 |
- |
||
Keseragaman Luminansi | [%] | 13 poin | 75 | 80 | - |
Waktu Tanggapan Optik |
[msec] |
Meningkat | - | 37 | 50 |
Jatuh | - | 3 | 10 | ||
Naik + Turun | - | 40 | 60 | ||
Koordinat Warna / Kromat (CIE 1931) |
Merah x | 0.59 | 0.64 | 0.69 | |
Merah y | 0.3 | 0.35 | 0.4 | ||
Hijau x | 0.27 | 0.32 | 0.37 | ||
Hijau y | 0.57 | 0.62 | 0.67 | ||
Biru x | 0.1 | 0.15 | 0.2 | ||
Biru y | 0 | 0.05 | 0.1 | ||
Putih x | 0.25 | 0.30 | 0.35 | ||
Putih y | 0.26 | 0.31 | 0.36 | ||
Luminans Putih (Pada LED = 100mA) |
[cd/m2] | 700 | 800 |
- |
|
Rasio Kontras | 500 | 600 | - | ||
NTSC | % | 72 |

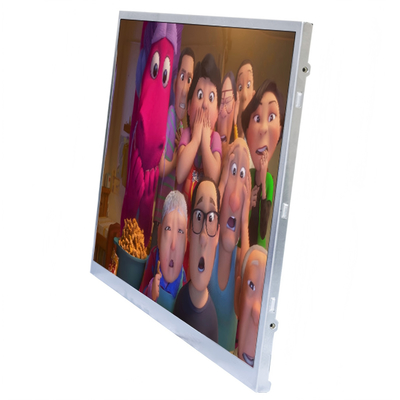

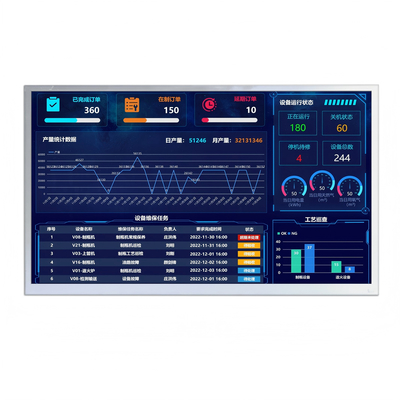

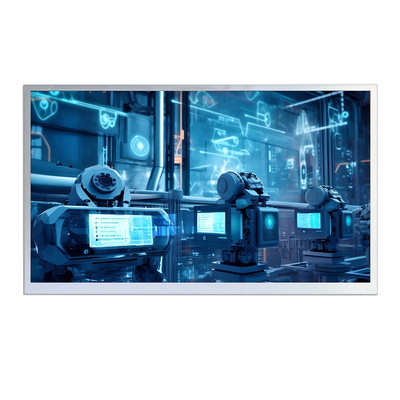

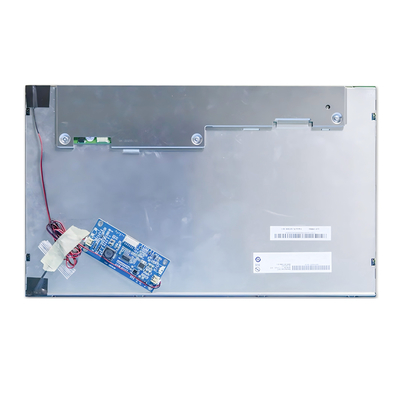

Gambar produk
