** Unduh Data Sheet **
SFTO2150SM-7048A3CT Spesifikasi.pdf

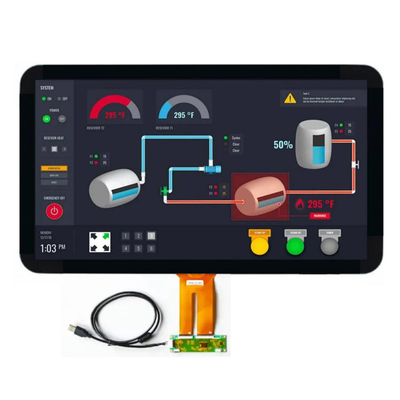

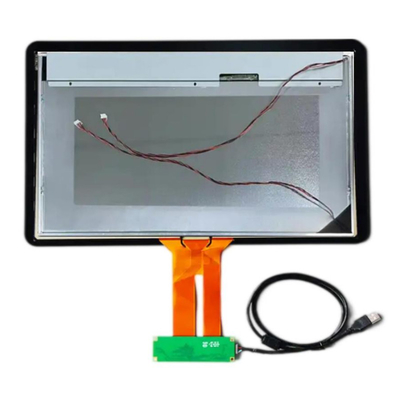

Memperkenalkan Sunlight Readable 21.5 Inch TFT LCD Display dengan USB Touch Screen
Tingkatkan pengalaman visual Anda dengan state-of-the-art Sunlight Readable 21.5 Inch TFT LCD Display, dirancang khusus untuk aplikasi industri.Tampilan mutakhir ini dirancang untuk memberikan kejelasan dan visibilitas yang luar biasa bahkan di lingkungan yang paling terang, menjadikannya pilihan yang sempurna untuk aplikasi luar ruangan, kios, dan panel kontrol.
Fitur Utama:
Kemampuan membaca sinar matahari:Teknologi lampu latar LED kami yang canggih memastikan bahwa layar tetap jelas dan bersemangat di bawah sinar matahari langsung, memungkinkan operasi yang mulus dalam kondisi pencahayaan apa pun.
Fungsi sentuh:Layar sentuh USB terintegrasi menyediakan antarmuka yang responsif dan intuitif, memungkinkan interaksi yang mudah dengan aplikasi Anda dan meningkatkan pengalaman pengguna.
Desain yang tahan lama:Dibuat dari bahan kelas industri, layar ini dibangun untuk menahan kondisi yang sulit, memastikan umur panjang dan keandalan untuk proyek Anda.
Resolusi tinggi:Dengan resolusi FHD 1920*1080 yang memberikan gambar tajam dan warna-warna cerah, layar ini sangat cocok untuk grafik dan visualisasi data yang rinci.
Konektivitas serbaguna:Dilengkapi dengan beberapa pilihan input, termasuk HDMI, layar kompatibel dengan berbagai perangkat dan sistem.
Aplikasi:

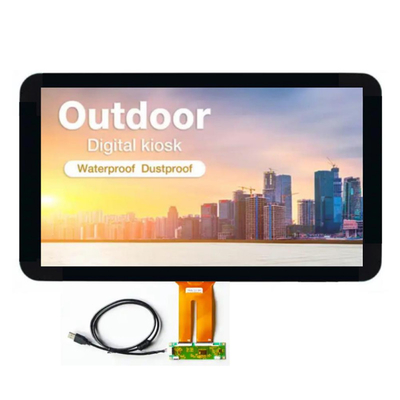

Ideal untuk kios luar ruangan, otomatisasi industri, sistem transportasi, dan lingkungan ritel, TFT LCD Display Sunlight Readable kami membuka pintu untuk kemungkinan tak terbatas di berbagai sektor.
Fitur:
* Tipe cadangan
* Antarmuka LVDS
* Respon kecepatan tinggi
* 6-bit (Hi-FRC) kedalaman warna, Tampilan 16,7M warna
* Pencahayaan belakang tipe tepi terintegrasi (LED)
* Kompatibel dengan RGB98% dan NTSC45% (NTSC72% juga tersedia)
* Rasio kecerahan dan kontras yang tinggi, pantulan rendah dan sudut pandang yang luas
* DE (data aktif) saja
* Rohs dan Halogen bebas
* TEO 6.0, ES6.0 Sesuai
* Gamma Koreksi
| Kata kunci: |
21.5 inci PCAP TFT Display |
| Resolusi: |
1920*1080 piksel |
| Antarmuka LCD: |
LVDS |
| Ukuran LCD: |
495.6 X 292.2 X 10.57 mm (W/o Touch) |
| LCD dengan sentuhan: |
526 X 324 X 15.16 mm (dengan sentuhan) |
| Area Aktif: |
476.064 ((H) X 267.786 ((V) Mm |
| CTP Interface: |
USB |
| Luminance permukaan: |
1000 Cd/m2 |
| Layar sentuh: |
CTP (Projective Capacitive Touch Screen) |
| Operasi Temp.: |
-10°C sampai +60°C |
| Temp penyimpanan: |
-20°C sampai +60°C |
| Jenis Tampilan: |
IPS Full Viewing Angles (sudut pandang penuh) |
| Rasio kontras: |
1000 |
| Umur LED: |
30,000 Jam |
| Perawatan permukaan: |
Kabut 25%, 3H |
| Tampilan warna: |
16.7 M |
| Sertifikat |
ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |
PBagian Ipenyamun
Gambar Mekanis
Tampilan Definisi Pin
1 RxO0- input data diferensial LVDS negatif (data ganjil)
2 RxO0+ Positif input data diferensial LVDS (data ganjil)
3 RxO1- input data diferensial LVDS negatif (data ganjil)
4 RxO1+ Positif input data diferensial LVDS (data ganjil)
5 RxO2- input data diferensial LVDS negatif (data ganjil)
Data input diferensial LVDS positif (data ganjil)
7 Tanah GND
8 RxOCLK- input jam diferensial LVDS negatif (jam ganjil)
9 RxOCLK+ Input jam diferensial LVDS positif (jam ganjil)
10 RxO3- input data diferensial LVDS negatif (data ganjil)
11 RxO3+ Positif input data diferensial LVDS (data ganjil)
12 RxE0- input data diferensial LVDS negatif (data genap)
13 RxE0+ Positif input data diferensial LVDS (Data genap)
14 GND Ground
15 RxE1- input data diferensial LVDS negatif (data genap)
16 RxE1+ Positif input data diferensial LVDS (Data genap)
17 GND Ground
18 RxE2- input data diferensial LVDS negatif (data genap)
19 RxE2+ Positif input data diferensial LVDS (Data genap)
20 RxECLK- input jam diferensial LVDS negatif (jam genap)
21 RxECLK+ Input jam diferensial LVDS negatif (jam genap)
22 RxE3- input data diferensial LVDS negatif (data genap)
23 RxE3+ Positif input data diferensial LVDS (Data genap)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Tidak ada koneksi
28 Tegangan Masuk Sumber Daya VDD
29 Tegangan Masuk Sumber Daya VDD
30 Tegangan Masuk Sumber Daya VDD
PCAB USB Pin Definisi
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Fasilitas Pabrik dan Sertifikat
Kesan Kapasitas yang Diproyeksikan (PCAP)
Teknologi sentuh Capacitive Projected (PCAP) menawarkan respons cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.
teknologi diproyeksikan capacitive touch screen dirancang untuk aplikasi industri, medis, dan otomotif yang ketat.yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
Hubungi Kami
Kami senang mendengar tentang proyek Anda, Jika Anda memiliki pertanyaan, Anda dapat menghubungi kami di sales2@saef.com.cn
Kata kunci pencarian: PCAP TFT Display 21,5 Inch, 21,5 Inch TFT LCD, LVDS 21,5 inch TFT
