Detail produk:
|
Ukuran layar: | Diagonal 15,6 inci | Tipe tampilan: | Modul LCD TFT Industri |
---|---|---|---|
Resolusi: | 1920 × 1080 piksel (Stripe RGB) | suhu penyimpanan: | -30°C hingga +80°C |
Suhu Operasi: | -35°C hingga +85°C | Cahaya: | 500 cd/m² |
Rasio Kontras: | 1200:1 (biasa) | antarmuka: | Input LVD 8-bit, konektor I-pex |
Pengolahan Permukaan: | Pelapis AG/AR/AF (dapat dipilih) | Teknologi sentuh: | Panel sentuh kapasitif |
kaca penutup: | Gorilla Glass/Tempered Glass/PMMA | Titik sentuh: | 10 titik multi-touch |
antarmuka sentuh: | I²C/USB/RS232 (Dapat Dikonfigurasi) | Opsi IC: | Eeti, Ilitek, Cypress, Goodix |
Pengaturan khusus: | Pencetakan sutra, logo, cut-out | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar TFT Industri FHD,Layar TFT Industri Panel Sentuh Kapasitif |
Memperkenalkan SFTO1560JD-7328BN – Tampilan TFT Industri FHD 15,6" Tingkat Profesional untuk Lingkungan yang Menuntut
The SFTO1560JD-7328BN adalah modul LCD TFT industri berkinerja tinggi yang dirancang untuk aplikasi yang kuat di lingkungan industri, medis, dirgantara, dan kelautan. Dengan area aktif diagonal 15,6 inci dan resolusi Full HD (1920 x 1080), tampilan ini memberikan kejernihan dan keandalan yang luar biasa dalam kondisi ekstrem.
Fitur Utama:
Spesifikasi Teknis:
Aplikasi:
Mengapa Memilih SFTO1560JD-7328BN?
Sempurna untuk OEM dan Integrator Sistem di Eropa & AS:
SFTO1560JD-7328BN dirancang untuk memenuhi tuntutan otomatisasi industri, perawatan kesehatan, dan sektor dirgantara. Desainnya yang ringkas, kecerahan tinggi, dan toleransi suhu yang luas menjadikannya pilihan utama bagi para profesional yang membutuhkan keandalan tanpa kompromi.
Hubungi Kami Hari Ini untuk Pesanan Massal atau Kustomisasi!
Di Saef Technology Limited, kami menyediakan dukungan menyeluruh untuk kebutuhan tampilan industri Anda. Berbasis di China dengan distribusi global, kami memastikan pengiriman cepat dan bantuan teknis untuk pelanggan di Amerika Utara dan Eropa.
Spesifikasi
Parameter | Spesifikasi | Satuan |
Area Aktif | 345,6(L) x 194,4(T) | mm |
Jumlah Piksel | 1920 x RGB x 1080 | piksel |
Jarak Piksel | 0,18(L) x 0,18(T) | mm |
Pengaturan Piksel | Garis vertikal RGB | |
Mode Tampilan | Biasanya hitam | |
Warna Tampilan | 8bit | warna |
Perawatan Permukaan | HC | |
Rasio Kontras | Tip. 1200 Min.1000 | |
Sudut Pandang(CR>10) | Tip.85/85/85/85 | derajat |
Gamut Warna | 72% NTSC | |
Kecerahan | 500tip 425min | cd/m2 |
Keseragaman Kecerahan | 80% tip 75% min | |
Konsumsi Daya | Maks.10,65W Tip. 9,55 W | watt |
Dimensi Garis Luar | 363,8*215,9 | mm |
Berat | Tip. 850g | gram |
Dimensi Eksternal
Definisi Pin Antarmuka
Tidak. |
Simbol |
Tidak. |
Simbol |
||
1 |
RE3P |
Data diferensial LVDS positif input Saluran E3(Genap) |
21 |
RO1N |
Data diferensial LVDS negatif i nput Saluran O1(Ganjil) |
2 |
RE3N |
Data diferensial LVDS negatif input Saluran E3(Genap) |
22 |
RO0P |
Data diferensial LVDS positif in put Saluran O0(Ganjil) |
3 |
RECLKP |
Input jam diferensial LVDS positif t (Genap) |
23 |
RO0N |
Data diferensial LVDS negatif i nput Saluran O0(Ganjil) |
4 |
RECLKN |
Input jam diferensial LVDS negatif ut(Genap) |
24 |
GND |
Ground LCD |
5 |
RE2P |
Data diferensial LVDS positif input Saluran E2(Genap) |
25 |
NC |
SDA untuk penggunaan SAEF, pin ini harus dibuka |
6 |
RE2N |
Data diferensial LVDS negatif input Saluran E2(Genap) |
26 |
NC |
SCL untuk penggunaan SAEF, pin ini harus dibuka |
7 |
GND |
Ground LCD |
27 |
NC |
MTP untuk penggunaan SAEF, pin ini harus dibuka |
8 |
RE1P |
Data diferensial LVDS positif input Saluran E1(Genap) |
28 |
LCD_VCC |
Daya LCD 3.3V |
9 |
RE1N |
Data diferensial LVDS negatif input Saluran E1(Genap) |
29 |
LCD_VCC |
Daya LCD 3.3V |
10 |
RE0P |
Data diferensial LVDS positif input Saluran E0(Genap) |
30 |
LCD_VCC |
Daya LCD 3.3V |
11 |
RE0N |
Data diferensial LVDS negatif input Saluran E0(Genap) |
31 |
LED_PW M |
Sesuaikan lampu latar ,3.3V(3V~3.6V) |
12 |
RO3P |
Data diferensial LVDS positif input Saluran O3(Ganjil) |
32 |
LED_EN |
Aktifkan pin ,3.3V(3V~3.6V) |
13 |
RO3N |
Data diferensial LVDS negatif input Saluran O3(Ganjil) |
33 |
GND |
Ground |
14 |
GND |
Ground LCD |
34 |
STBYB |
Pin pengaturan mode siaga dalam. |
15 |
ROCLKP |
Input jam diferensial LVDS positif t (Ganjil) |
35 |
RSTB |
Atur ulang Perangkat untuk IC driver LCD, Aktif rendah |
16 |
ROCLKN |
Input jam diferensial LVDS negatif ut(Ganjil) |
36 |
GND |
Ground |
17 |
GND |
Ground LCD |
37 |
BL_POW ER |
+12V Vi catu daya |
18 |
RO2P |
Data diferensial LVDS positif input Saluran O2(Ganjil) |
38 |
BL_POW ER |
+12V Vi catu daya |
19 |
RO2N |
Data diferensial LVDS negatif input Saluran O2(Ganjil) |
39 |
BL_POW ER |
+12V Vi catu daya |
20 |
RO1P |
Data diferensial LVDS positif input Saluran O1(Ganjil) |
40 |
BL_POW ER |
+12V Vi catu daya |
Karakteristik Optik
Item |
Simbol |
Kondisi |
Min |
Tip. |
Maks |
Satuan |
luminansi |
Bp |
θ=0° |
425 |
500 |
-- |
cd/m2 |
Keseragaman L255 |
△Bp |
|
75 |
80 |
-- |
% |
Sudut Pandang |
θL |
Cr≥10 |
-- |
85 |
-- |
derajat |
|
θR |
|
-- |
85 |
-- |
|
|
ψT |
|
-- |
85 |
-- |
|
|
ψB |
|
-- |
85 |
-- |
|
Rasio Kontras |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
Koordinat Warna dari CIE1931 |
Wx |
θ=0° |
0,283 |
0,313 |
0,343 |
- |
|
Wy |
|
0,299 |
0,329 |
0,359 |
|
Gamut Warna |
|
NTSC |
-- |
72 |
-- |
% |
Gamma |
|
25℃ |
2,0 |
2,2 |
2,4 |
% |
Crosstalk |
|
25℃ |
-- |
-- |
2 |
% |
Karakteristik Lampu Latar
Parameter |
Simbol |
Nilai |
Satuan |
||
|
|
Min. |
Tip. |
Maks. |
|
Tegangan Catu Daya LED |
V LED |
28 |
30 |
31 |
V |
Arus Catu Daya LED |
ILED |
- |
252 |
- |
mA |
Konsumsi Daya |
PLED |
- |
8,89 |
9,19 |
W |
Kuantitas LED |
QLED |
- |
40 |
- |
EA |
Waktu Hidup LED |
TLED |
40000 |
50000 |
- |
Jam |
Spesifikasi CTP (opsional)
Kategori | Parameter | Spesifikasi |
Umum | Struktur | Kaca Penutup + Kaca DITO |
Penguatan Lensa Penutup | Diperkuat Secara Kimia | |
Kekerasan Permukaan Lensa Penutup | ≥6H (Kekerasan Pensil) | |
Laju Transmisi Cahaya | ≥85% | |
Suhu Pengoperasian | -30℃ ~ +80℃, ≤85% RH | |
Suhu Penyimpanan | -35℃ ~ +85℃, ≤85% RH | |
Listrik | Antarmuka | IIC / USB / UART |
Sentuh IC | IL12511 | |
Tegangan Catu Daya (VDD) | 3.3V atau 5V (Dapat Dipilih) | |
Resistansi Host (SDA/SCL) | Dapat dikonfigurasi di Papan Utama | |
Lingkungan | Kondisi Pengoperasian | Fungsional dalam kabut/air permukaan |
Properti Permukaan | Tinta Permukaan | Anti-UV |
Perawatan Permukaan | Anti-Silau (Kabut: 10%) | |
Laminasi LCD-TP | OCA (Perekat Optik Bening) | |
Kepatuhan | Standar Material | Sesuai RoHS & Bebas Halogen |

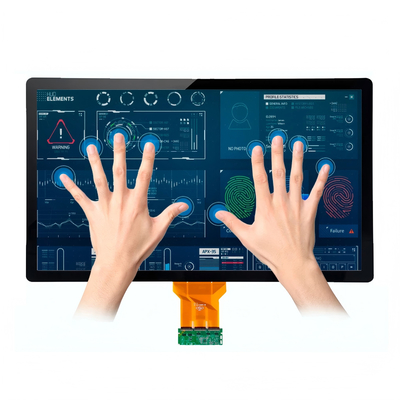

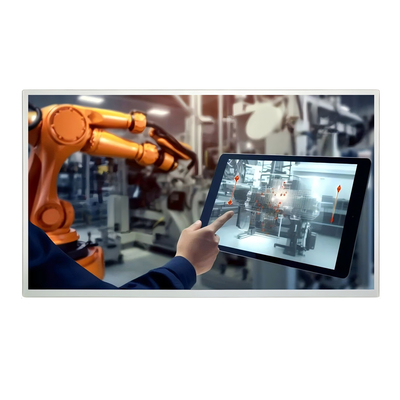

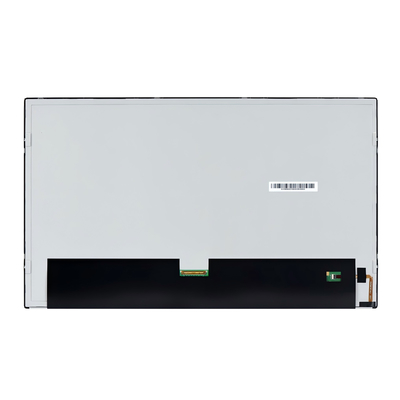

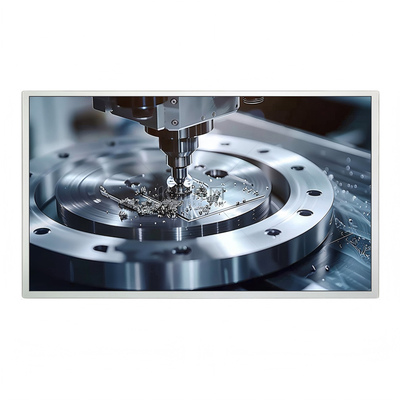

Gambar Produk
