Detail produk:
|
Ukuran layar: | Diagonal 13,3 inci | Resolusi: | 1920 × 1080 piksel (Stripe RGB) |
---|---|---|---|
suhu penyimpanan: | -20°C hingga +70°C | Suhu Operasi: | -30°C hingga +80°C |
Cahaya: | 1000 Cd/m² | Rasio Kontras: | 1000:1 (Khusus) |
antarmuka: | 2 jalur EDP 1.2 (2.7Gbps) | Sumber daya listrik: | 3.3V DC (logika), 12V/24V (lampu latar) |
Pengolahan Permukaan: | Pelapis AG/AR/AF (dapat dipilih) | Teknologi sentuh: | Panel sentuh kapasitif |
kaca penutup: | Gorilla Glass/Tempered Glass/PMMA | Titik sentuh: | 10 titik multi-touch |
antarmuka sentuh: | I²C/USB/RS232 (Dapat Dikonfigurasi) | Opsi IC: | Eeti, Ilitek, Cypress, Goodix |
Pengaturan khusus: | Pencetakan sutra, logo, cut-out | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Modul Tampilan LCD Industri 1080p,Modul Tampilan LCD TFT Full HD,EDP Interface TFT LCD Display |
Tampilan TFT Industri Ultra-Terang untuk Lingkungan yang Menuntut
SFTO1330SM-7208A3CT2 adalah modul LCD TFT Full HD 13,3 inci berkinerja tinggi yang dirancang untuk aplikasi industri yang membutuhkan visibilitas, daya tahan, dan respons sentuh yang luar biasa. Menampilkan kecerahan 1000nits yang memukau dan gamut warna 72% NTSC, tampilan ini memberikan visual yang jernih bahkan dalam kondisi cahaya sekitar yang tinggi. Teknologi sentuh kapasitif terintegrasi dengan lapisan anti-silau (kekerasan 6H) memastikan input yang andal di lingkungan yang keras seperti pabrik, kios luar ruangan, dan peralatan medis.
Fitur Utama
Kejelasan Full HD: Resolusi 1920×1080 dengan 16,7 juta warna untuk teks, grafik, dan video yang tajam.
Antarmuka eDP Kecepatan Tinggi: Embedded DisplayPort (2,7Gbps) 2-jalur menjamin transmisi data yang mulus.
Pengoperasian Suhu Lebar: Kinerja yang andal dari -20°C hingga +70°C (penyimpanan: -30°C hingga +80°C).
Lampu Latar LED 50.000 Jam: Desain hemat energi dengan masa pakai yang diperpanjang untuk mengurangi perawatan.
Daya Tahan Tingkat Industri: Permukaan anti-silau, konstruksi tahan guncangan, dan kepatuhan RoHS.
Integrasi Mudah: Mendukung peredupan PWM, antarmuka sentuh I²C/USB/UART, dan input daya DC (logika 3.3V, lampu latar 12V/24V).
Keunggulan Teknis
Kinerja Optik: Sudut pandang 85°, rasio kontras 800:1, dan waktu respons 30ms.
Sensitivitas Sentuh: Beroperasi tanpa cela dengan sarung tangan, dalam kabut/kelembapan permukaan, dan mendukung multi-sentuh.
Desain yang Kuat: Profil tipis (kedalaman 5,2mm), ringan, dan konektor terlindung EMI (I-PEX 20455-030E).
Keandalan Bersertifikasi: Bersertifikasi ISO 9001/14001, uji kelembapan/kejutan termal 72 jam.
Aplikasi Ideal
Panel HMI Industri
Terminal POS/Ritel
Peralatan Diagnostik Medis
Sistem Konferensi Video
Infotainment Transportasi
Mesin Penjual Otomatis Cerdas
Mengapa Memilih Tampilan Ini?
Direkayasa oleh Saef Technology Limited (Shenzhen), SFTO1330SM-7208A3CT2 menggabungkan teknologi optik mutakhir dengan ketahanan industri. Antarmuka eDP-nya menyederhanakan integrasi dengan sistem tertanam, sementara layar sentuh kapasitif meningkatkan interaksi pengguna. Didukung oleh pengujian yang ketat dan sertifikasi global, modul ini dioptimalkan untuk pengoperasian 24/7 di lingkungan terberat di Eropa dan Amerika Utara.
Minta Kustomisasi
Hubungi sales2@saef.com.cn untuk versi tersegel IP65, opsi sentuh kapasitif, atau desain bezel khusus.
Dimensi Eksternal
Definisi Pin Antarmuka
Nomor Pin | Simbol | I/O | Fungsi |
1 | CABC_ EN / NC | - | Dicadangkan untuk CD |
2 | H_GND | P | Kecepatan Tinggi bulat |
3 | Lane1_N | I | Sinyal Pelengkap Tautan Jalur 1 |
4 | Lane1_P | I | Sinyal Sebenarnya Tautan Jalur 1 |
5 | H_GND | P | Kecepatan Tinggi bulat |
6 | Lane0_N | I | Sinyal Pelengkap Tautan Jalur 0 |
7 | Lane0_P | I | Sinyal Sebenarnya Tautan Jalur 0 |
8 | H_GND | P | Kecepatan Tinggi bulat |
9 | AUX_CH_P | I | Sinyal Sebenarnya Saluran Tambahan |
10 | AUX_CH_N | I | Sinyal Pelengkap Saluran Tambahan |
11 | H_GND | P | Kecepatan Tinggi bulat |
12 | LCD_VDD | P | Logika LCD dan daya driver (3.3V) |
13 | LCD_VDD | P | Logika LCD dan daya driver (3.3V) |
14 | NC | I | Dicadangkan untuk penggunaan pabrikan LCD |
15 | LCD_GND | P | Ground logika dan driver LCD |
16 | LCD_GND | P | Ground logika dan driver LCD |
17 | HPD | O | Pin sinyal HPD |
18 | LED-1 | P | Ground lampu latar |
19 | LED-2 | P | Ground lampu latar |
20 | LED-3 | P | Ground lampu latar |
21 | LED-4 | P | Ground lampu latar |
22 | BL_ ENABLE | I | Lampu latar hidup/mati |
23 | BL_PWM_DIM | I | PWM sistem |
24 | SCL/NC | - | Dicadangkan untuk penggunaan pabrikan LCD |
25 | SDA/NC | - | Dicadangkan untuk penggunaan pabrikan LCD |
26 | BL_PWR | P | Daya lampu latar |
27 | BL_PWR | P | Daya lampu latar |
28 | BL_PWR | P | Daya lampu latar |
29 | BL_PWR | P | Daya lampu latar |
30 | NC | - | Dicadangkan untuk penggunaan pabrikan LCD |
Karakteristik Optik
Parameter | Kondisi | Min. | Typ. | Maks. | Satuan | |
Sudut Pandang (CR>10) |
Horizontal | θL | - | 85 | - |
derajat |
θ R | - | 85 | - | |||
Vertikal | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Rasio Kontras | Pusat | 600 | 800 | - | - | |
Waktu Respons | Tr+Td | - | 30 | 35 | ms | |
CF Warna Kromatisitas (CIE1931) |
Merah x |
Typ. -0.05 |
TBD |
Typ. +0.05 |
- | |
Merah y | TBD | - | ||||
Hijau x | TBD | - | ||||
Hijau y | TBD | - | ||||
Biru x | TBD | - | ||||
Biru y | TBD | - | ||||
Putih x | (0.323) | - | ||||
Putih y | (0.379) | - | ||||
Rasio NTSC | % | (72) | - | |||
Pusat Luminansi putih |
YLI | 800 | 1000 | cd/m2 |
Karakteristik Lampu Latar
Parameter | Simbol | Min. | Typ. | Maks. | Satuan |
Tegangan suplai | VBL | 5 | 12.0 | 37 | V |
Arus suplai daya untuk Lampu Latar |
ILED | 6 |
- |
25 | mA |
Suplai daya untuk Lampu Latar | PLED | 0.18 | - | 5.55 | W |
Tegangan sinyal cahaya termodulasi | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Rasio Tugas Kontrol Kecerahan | Tugas | 1 | - | 100 | % |
Frekuensi Kontrol Kecerahan | fPWM | 100 | - | 1,600 | KHz |
Tegangan Tinggi LED-BL ON/OFF | VCNTH | 1.2 | 5.0 | V | |
Tegangan rendah LED-BL ON/OFF | VCNTL | 0 | - | 0.6 | V |
Masa pakai LED | - | 40,000 | 50,000 | - | h |
Spesifikasi CTP
Kategori | Parameter | Spesifikasi |
Umum | Struktur | Kaca Penutup + Kaca DITO |
Penguatan Lensa Penutup | Diperkuat Secara Kimia | |
Kekerasan Permukaan Lensa Penutup | ≥6H (Kekerasan Pensil) | |
Laju Transmisi Cahaya | ≥85% | |
Suhu Pengoperasian | -20℃ ~ +70℃, ≤85% RH | |
Suhu Penyimpanan | -30℃ ~ +80℃, ≤85% RH | |
Listrik | Antarmuka | IIC / USB / UART |
Sentuh IC | IL12511 | |
Tegangan Suplai Daya (VDD) | 3.3V atau 5V (Dapat Dipilih) | |
Resistansi Host (SDA/SCL) | Dapat dikonfigurasi pada Mainboard | |
Lingkungan | Kondisi Pengoperasian | Berfungsi dalam kabut/air permukaan |
Properti Permukaan | Tinta Permukaan | Anti-UV |
Perawatan Permukaan | Anti-Silau (Kabut: 10%) | |
Laminasi LCD-TP | OCA (Perekat Bening Optik) | |
Kepatuhan | Standar Material | Sesuai RoHS & Bebas Halogen |

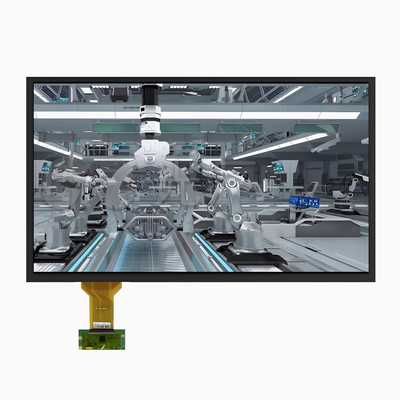

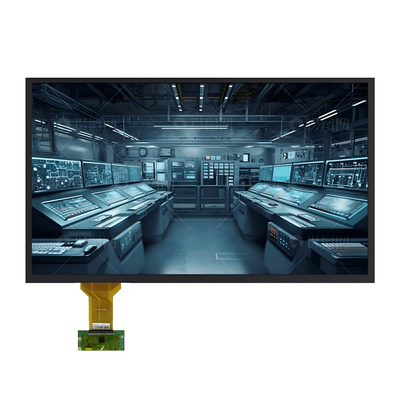

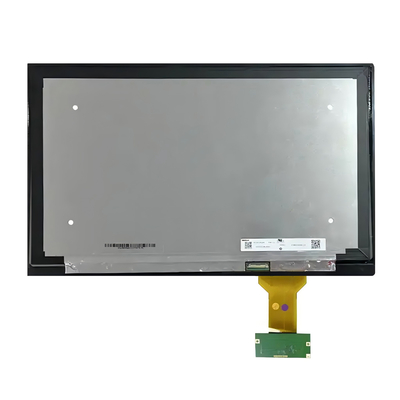

Gambar Produk
