Detail produk:
|
Nomor model: | SFTO2150RX-7321AN | Ukuran layar: | Diagonal 21,5 inci |
---|---|---|---|
Resolusi: | 1920 × 1080 piksel (Stripe RGB) | Cahaya: | 2000 Cd/m2 |
suhu penyimpanan: | -30°C hingga +80°C | Suhu Operasi: | -30°C hingga +85°C |
Rasio Kontras: | 1000:1 (Khusus) | antarmuka: | LVD 2-pixel/jam |
Sumber daya listrik: | 5V DC ± 10% | Konsumsi Daya: | 37.22w (Typ.) |
Pengolahan Permukaan: | Pelapis AG/AR/AF (dapat dipilih) | Teknologi sentuh: | Opsional PCAP (CTP) |
kaca penutup: | Gorilla Glass/Tempered Glass/PMMA | Titik sentuh: | 10 titik multi-touch |
antarmuka sentuh: | I²C/USB/RS232 (Dapat Dikonfigurasi) | Opsi IC: | Eeti, Ilitek, Cypress, Goodix |
Pengaturan khusus: | Pencetakan sutra, logo, cut-out | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar LCD TFT 2000Nits,Layar LCD TFT 21.5”,Layar LCD TFT 1920x1080 |
Direkayasa untuk Lingkungan Industri Ekstrem

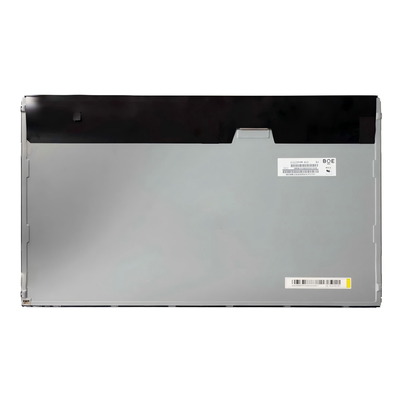

LCD TFT Industri SFT02150RX-7321AN memberikan visibilitas tanpa kompromi dalam kondisi yang keras. Dengan kecerahan 2000 nits dan kontras 1000:1, ia menjamin keterbacaan di bawah sinar matahari untuk aplikasi luar ruangan. Bersertifikasi untuk pengoperasian -30°C hingga +80°C dan didukung oleh daya tahan lampu latar 50.000 jam, ini adalah solusi ideal untuk otomatisasi pabrik, mesin berat, dan infrastruktur kritis.
Keunggulan Industri Utama
Keandalan yang Kuat
Lulus uji guncangan/getaran 50G (sesuai MIL-STD) dan ketahanan kelembaban 85°C/90%RH.
Visibilitas Sejelas Kristal
Sudut pandang lebar 89°, keseragaman putih 80%, dan permukaan anti-silau (Haze 25%, kekerasan 3H).
Integrasi yang Mulus
Antarmuka LVDS dengan mode DE-only + fleksibilitas lanskap/potret untuk sistem tertanam.
Kepatuhan Global
Memenuhi standar lingkungan EU RoHS 2011/65/EU, REACH 1907/2006/EC, dan AS.
Tidak Ada Retensi Gambar
Dioptimalkan untuk pengoperasian 24/7 dengan rekomendasi mode tidur dinamis.
Opsi CTP (Kustomisasi-ke-Produk)
Disesuaikan untuk Alur Kerja Industri Anda
1. Model Siap-Kirim Standar
→ SFT02150RX-7321AN: Pengiriman global 2 minggu dengan garansi 1 tahun.
2. Solusi Semi-Kustom
Pengerasan Lingkungan:
► Lapisan konformal untuk ketahanan terhadap bahan kimia
► Kit suhu diperluas -30°C hingga +85°C
Peningkatan Kegunaan:
► Integrasi sentuh PCAP/Resistif (segel IP65)
► Pelindung EMI untuk lingkungan sensitif
Adaptasi Mekanis:
► Bezel kustom (baja tahan karat/aluminium)
► Kompatibilitas dudukan VESA
3. Kustomisasi ODM Penuh
Desain Ulang Khusus Aplikasi:
► Papan driver kelas militer (MIL-STD-810)
► Rumah bersertifikasi ATEX untuk atmosfer yang mudah meledak
Pembuatan Prototipe & Volume Rendah:
► Tidak ada MOQ untuk batch R&D
► Siklus pengembangan khusus 8 minggu
Aplikasi
sistem kontrol industri
Mengapa Memilih Modul Ini?
Diterapkan di 3000+ sistem lingkungan keras secara global. Tampilan SAEF memungkinkan Siemens Healthcare, Raytheon, dan OEM maritim untuk mempertahankan visibilitas dalam kondisi ekstrem dengan nol kegagalan lapangan sejak 2020.
Minta Kustomisasi
Hubungi sales2@saef.com.cn untuk versi tersegel IP65, opsi sentuh kapasitif, atau desain bezel kustom.
Spesifikasi
Parameter | Spesifikasi | TYP. |
Area aktif | 476.64(H) × 268.11(V) | mm |
Jumlah piksel | 1920(H) ×1080(V) | piksel |
Jarak piksel | 0.24825(H) x 0.24825(V) | mm |
Pengaturan piksel | Garis Vertikal RGB | 75 |
Warna tampilan | 16.7M | warna |
Mode tampilan | Biasanya Hitam | 75 |
Garis besar dimensi | 495.6(H) × 292.4(V) × 13.6(D) typ. | mm |
Jenis Tampilan yang Mungkin | Lanskap dan Potret Diaktifkan | 75 |
Berat | TBD | Kg |
Lebar bezel (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
Perawatan Permukaan | Haze 25%, 3H | 75 |
Lampu latar | Tipe bilah Lampu 1-LED sisi bawah | 75 |
Dimensi Eksternal
Definisi Pin Antarmuka
Nomor Pin | Karakteristik Lampu Latar | Deskripsi |
1 | RxO0- | Input data diferensial LVDS negatif (Data ganjil) |
2 | RxO0+ | Input data diferensial LVDS positif (Data ganjil) |
3 | RxO1- | Input data diferensial LVDS negatif (Data ganjil) |
4 | RxO1+ | Input data diferensial LVDS positif (Data ganjil) |
5 | RxO2- | Input data diferensial LVDS negatif (Data ganjil) |
6 | RxO2+ | Input data diferensial LVDS positif (Data ganjil) |
7 | BIST | BIST |
8 | RxOCLK- | Input jam diferensial LVDS negatif (Jam ganjil) |
9 | RxOCLK+ | Input jam diferensial LVDS positif (Jam ganjil) |
10 | RxO3- | Input data diferensial LVDS negatif (Data ganjil) |
11 | RxO3+ | Input data diferensial LVDS positif (Data ganjil) |
12 | RxE0- | Input data diferensial LVDS negatif (Data genap) |
13 | RxE0+ | Input data diferensial LVDS positif (Data genap) |
Tg | GND | Ground |
15 | RxE1- | Input data diferensial LVDS negatif (Data genap) |
16 | RxE1+ | Input data diferensial LVDS positif (Data genap) |
17 | GND | Ground |
18 | RxE2- | Input data diferensial LVDS negatif (Data genap) |
19 | RxE2+ | Input data diferensial LVDS positif (Data genap) |
20 | RxECLK- | Input jam diferensial LVDS negatif (Jam genap) |
21 | RxECLK+ | Input jam diferensial LVDS negatif (Jam genap) |
22 | RxE3- | Input data diferensial LVDS negatif (Data genap) |
23 | RxE3+ | Input data diferensial LVDS positif (Data genap) |
24 | GND | Ground |
14 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Tidak ada koneksi |
28 | VDD | Tegangan Input Catu Daya 5V |
29 | VDD | Tegangan Input Catu Daya 5V |
30 | VDD | Tegangan Input Catu Daya 5V |
Karakteristik Optik
Parameter | Karakteristik Lampu Latar | Kondisi | Item | Typ. | Min. | TYP. | ||
Sudut Pandang rentang |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | 75 | Derajat | |
Θ9 | 85 | 89 | 75 | Derajat | ||||
Vertikal |
Θ12 | 85 | 89 | 75 | Derajat | |||
Θ6 | 85 | 89 | 75 | Derajat | ||||
Rasio Kontras Luminansi | CR |
Θ = 0.(Pusat) |
700 | 1000 | ||||
- | Luminansi Putih | Yw | 1800 | 75 | - | |||
cd/m2 | Keseragaman luminansi putih | % | Keseragaman tampilan | 75 | 80 | |||
% |
Reproduksi warna |
Putih | Wx | 0.283 | 0.313 | 75 | ||
- | Wy | 0.339 | 0.369 | 75 | ||||
- |
Merah | Rx | 0.608 | 0.638 | 75 | |||
- | Ry | 0.319 | 0.349 | 75 | ||||
- |
Hijau | Gx | 0.277 | 0.307 | 75 | |||
- | Gy | 0.591 | 0.621 | 75 | ||||
- |
Biru | Bx | 0.112 | 0.142 | 75 | |||
- | By | 0.063 | 0.066 | 75 | ||||
- |
Waktu Respons | GTG | Tg | 14 | 25 | |||
- | ms |
75 |
75 |
- | 80 | |||
2.0 | % | NTSC | 70 | 80 | ||||
74 | % | Keseragaman tampilan | 75 | 80 |
-
% | Karakteristik Lampu Latar | Item | Simbol | Min. | TYP. |
Maks. | Satuan | 40.000 | I | 40.000 | 1050 |
-- | 50 | 40.000 | V | -- | 50 |
50.6 | V | 40.000 | PBLU | 40.000 | 52.5 |
-- | W | Masa Pakai Operasi | Hr | 40.000 | 50.000 |
--
