Detail produk:
|
Nomor model: | SFTO2700SM-7317AN | Ukuran layar: | Diagonal 27 inci |
---|---|---|---|
Resolusi: | 1920 × 1080 piksel (Stripe RGB) | Cahaya: | 350 cd/m² |
suhu penyimpanan: | -20°C hingga +60°C | Suhu Operasi: | 0°C hingga +50°C |
Rasio Kontras: | 1000:1 (Khusus) | antarmuka: | LVD dual-channel (2 piksel/jam) |
Waktu merespon: | 14ms (on/off, typ.) | Lampu latar belakang: | 30.000 Jam |
Pengolahan Permukaan: | Pelapis AG/AR/AF (dapat dipilih) | Teknologi sentuh: | Opsional PCAP (CTP) |
kaca penutup: | Gorilla Glass/Tempered Glass/PMMA (Custom) | Titik sentuh: | 10 titik multi-touch |
antarmuka sentuh: | I²C/USB/RS232 (Dapat Dikonfigurasi) | Opsi IC: | Eeti, Ilitek, Cypress, Goodix |
Pengaturan khusus: | Pencetakan sutra, logo, cut-out | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | LCD TFT Industri Multi-Sentuh,LCD TFT Industri 27",LCD TFT Industri sentuhan Glove |
SFTO2700SM-7317AN mendefinisikan ulang visualisasi industri dengan teknologi sentuh Projected Capacitive (PCAP) terintegrasi. Menggabungkan LCD TFT FHD 27" (350 cd/m²) dengan sensitivitas sentuh yang kompatibel dengan sarung tangan, dirancang untuk antarmuka medis, otomatisasi pabrik, dan sistem transportasi.
Opsi Kustomisasi Utama
✅ Solusi Sentuh yang Kokoh
Pilihan Kaca: Gorilla Glass® yang diperkuat secara kimia (Medis), Kaca Tempered (Industri), PMMA (Sensitif biaya)
Lapisan: Anti-Glare (AG) untuk keterbacaan di bawah sinar matahari, Anti-Reflektif (AR) untuk pencitraan medis, Anti-Sidik Jari (AF) untuk kios
Perawatan Tepi: Tepi yang dipoles, miring, atau melengkung 2.5D
✅ Integrasi Sentuh Tingkat Lanjut
Konfigurasi Sensor: Sensor kaca (daya tahan tinggi), Sensor film (ringan), Film+Film (pemasangan fleksibel)
IC Pengontrol: EETI untuk EMC medis, Cypress untuk otomotif (-40°C), Goodix untuk gerakan multi-sentuh
Antarmuka: I²C (sistem tertanam), USB (plug-and-play), RS232 (peralatan lama)
✅ Keandalan Tingkat Industri
Pengoperasian pada 0°C~50°C dengan ketahanan terhadap kondensasi
Uji kejutan termal 24 siklus (-20°C↔60°C)
Segel depan IP65 bila dikombinasikan dengan panel sentuh
Sertifikasi
EN 60601-1 (Medis), ISO 16750 (Otomotif)
Sesuai dengan REACH SVHC, RoHS 3
EMC: EN 55032 Kelas B
Minta Kustomisasi
Hubungi sales2@saef.com.cn untuk versi tersegel IP65, opsi sentuhan kapasitif, atau desain bezel khusus.
Spesifikasi
Item | Satuan | Spesifikasi |
Diagonal Layar | mm | 27.0” |
Area Aktif | mm | 597.888(H) x 336.312(V) |
Piksel H x V | - | 1920(x3) x 1080 |
Pitch Piksel | um | 31.14(per satu triad) x31.14 |
Pengaturan Piksel | - | R.G.B. Garis Vertikal |
Mode Tampilan | - | Biasanya Hitam |
Waktu Respons | Msec | 14ms (typ., on/off) |
Berat | Gram | TBD |
Antarmuka Listrik | - | Saluran ganda LVDS, input data RGB 8 bit |
Warna yang Didukung | - | 16.7M warna |
Perawatan Permukaan | - | Anti-Glare,3H |
Suhu Pengoperasian | ℃ |
0 hingga +50 |
Suhu Penyimpanan | ℃ | -20 hingga +60 |
Dimensi Eksternal
Definisi Pin Antarmuka
No. Pin | Simbol | Deskripsi |
1 | RxO0- | Input data diferensial LVDS negatif (Data ganjil) |
2 | RxO0+ | Input data diferensial LVDS positif (Data ganjil) |
3 | RxO1- | Input data diferensial LVDS negatif (Data ganjil) |
4 | RxO1+ | Input data diferensial LVDS positif (Data ganjil) |
5 | RxO2- | Input data diferensial LVDS negatif (Data ganjil) |
6 | RxO2+ | Input data diferensial LVDS positif (Data ganjil) |
7 | BIST | BIST |
8 | RxOCLK- | Input jam diferensial LVDS negatif (Jam ganjil) |
9 | RxOCLK+ | Input jam diferensial LVDS positif (Jam ganjil) |
10 | RxO3- | Input data diferensial LVDS negatif (Data ganjil) |
11 | RxO3+ | Input data diferensial LVDS positif (Data ganjil) |
12 | RxE0- | Input data diferensial LVDS negatif (Data genap) |
13 | RxE0+ | Input data diferensial LVDS positif (Data genap) |
14 | GND | Ground |
15 | RxE1- | Input data diferensial LVDS negatif (Data genap) |
16 | RxE1+ | Input data diferensial LVDS positif (Data genap) |
17 | GND | Ground |
18 | RxE2- | Input data diferensial LVDS negatif (Data genap) |
19 | RxE2+ | Input data diferensial LVDS positif (Data genap) |
20 | RxECLK- | Input jam diferensial LVDS negatif (Jam genap) |
21 | RxECLK+ | Input jam diferensial LVDS negatif (Jam genap) |
22 | RxE3- | Input data diferensial LVDS negatif (Data genap) |
23 | RxE3+ | Input data diferensial LVDS positif (Data genap) |
24 | GND | Ground |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Tidak ada koneksi |
28 | VDD | Tegangan Input Catu Daya 5V |
29 | VDD | Tegangan Input Catu Daya 5V |
30 | VDD | Tegangan Input Catu Daya 5V |
Karakteristik Optik
Parameter | Kondisi | Min. | Typ. | Maks. | Satuan | |
Sudut Pandang (CR>10) |
Horizontal | θL | 89 | - |
derajat |
|
θR | 89 | - | ||||
Vertikal | θT | 89 | - | |||
θB | 89 | - | ||||
Rasio Kontras | Pusat | 700 | 1000 | - | - | |
Waktu Respons | Tr+Td | - | 14 | 20 | ms | |
Kromatisitas Warna CF (CIE1931) |
Merah x |
Typ. -0.03 |
0.646 |
Typ. +0.03 |
- | |
Merah y | 0.341 | - | ||||
Hijau x | 0.327 | - | ||||
Hijau y | 0.612 | - | ||||
Biru x | 0.143 | - | ||||
Biru y | 0.041 | - | ||||
Putih x | 0.283 | - | ||||
Putih y | 0.289 | - | ||||
Luminansi Pusat putih | YLI | 300 | 350 | cd/m2 |
Karakteristik Lampu Latar
Parameter | Simbol | Nilai | Satuan | ||
Min. | Typ. | Maks. | |||
Tegangan Input Light Bar | VLED | 51 | 54 | 57 | V |
Arus Input Light Bar | ILED | - | 480 | - | mA |
Masa Pakai LED | LBL | 20000 | 30000 | - | Jam |

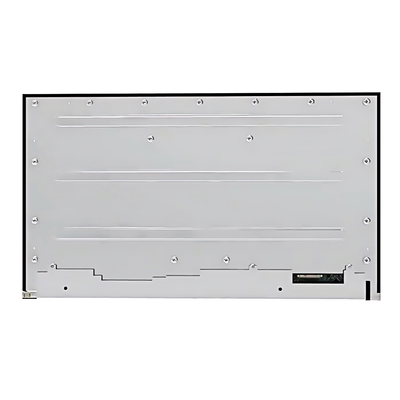

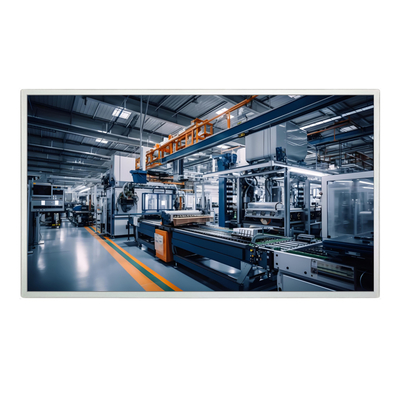

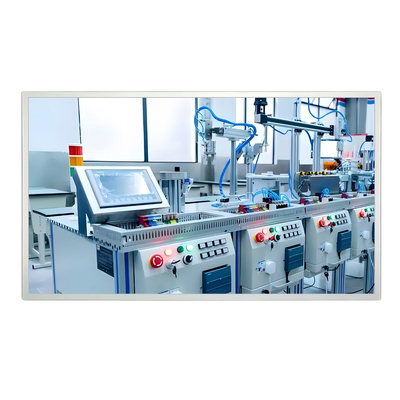

Gambar Produk
