Detail produk:
|
Tipe tampilan: | LCD TFT Industri dengan Antarmuka EDP | Ukuran layar: | Diagonal 15,6 inci |
---|---|---|---|
Resolusi: | FHD 1920 x 1080 (stripe vertikal RGB) | Cahaya: | 1000 CD/m² (pencahayaan tengah) |
Suhu Operasi: | -20°C hingga +70°C | Input daya: | 3.3V DC ± 10% (0,891W maks) |
antarmuka: | 30-pin EDP (I-PEX 20455-030E) | Sistem lampu latar: | Driver LED eksternal (45.1V Typ, 540mA) |
Kinerja warna: | 69% warna gamut, 16,7m warna (6bit+FRC) | Sudut pandang: | 80 °+ horizontal/vertikal (CR≥10) |
Konektor: | Input EDP + Output Daya BL (MSK24022P10A) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 1000nits TFT LCD display,Layar LCD TFT Dapat Dibaca Sinar Matahari,Layar LCD TFT eDP Industri |
Tampilan Visibilitas Tinggi untuk Lingkungan Industri yang Menuntut
SFTO1560BD-7246A3N adalah LCD TFT 15,6" yang dirancang untuk keandalan dalam kondisi ekstrem.Dengan kecerahan 1000nits dan pengoperasian -20°C hingga +70°C, ia memberikan visibilitas yang jelas di bawah sinar matahari langsung atau suhu beku – ideal untuk otomatisasi pabrik, peralatan luar ruangan, dan perangkat medis.
Keunggulan Industri Utama
Konektivitas yang Kuat: Antarmuka eDP dengan dukungan saluran AUX (sesuai dengan VESA DisplayPort 1.2) menyederhanakan integrasi.
Manajemen Daya Cerdas: Mode hemat daya 50Hz mengurangi konsumsi energi sebesar 15% tanpa mengorbankan fungsionalitas.
Daya Tahan Tingkat Militer: Divalidasi melalui 100 siklus kejutan termal dan uji kelembaban 240 jam (60°C/90% RH).
Tidak Ada Retensi Gambar: Generasi video hitam otomatis selama kehilangan sinyal melindungi integritas layar.
Keunggulan Teknis
Warna Presisi: Gamut warna 69% dengan 16,7 juta warna melalui teknologi 6-bit+FRC.
Peredupan Bebas Flicker: Kontrol PWM (1-2KHz) dengan penyeimbangan arus untuk lampu latar yang seragam.
Integrasi Mudah: Dukungan Deteksi Hot Plug (HPD) dan urutan daya yang dapat dibalik.
Bersertifikat untuk Pasar UE/AS
• Sesuai dengan RoHS 2011/65/EU & REACH
• Bersertifikasi Manajemen Mutu ISO 9001:2015
• Garansi Fungsional 1 Tahun
Ideal Untuk:
✅ Panel Kontrol Industri: Mesin CNC, antarmuka robot
✅ Perangkat Medis: Monitor pasien, peralatan diagnostik
✅ Transportasi: Tampilan manajemen armada, sistem tiket
✅ Sektor Energi: Kontrol pertanian tenaga surya, HMIs jaringan listrik
Minta Kustomisasi: Hubungi sales2@saef.com.cn untuk versi tersegel IP65, opsi sentuh kapasitif, atau desain bezel khusus.
Spesifikasi
Item | Spesifikasi | Satuan |
Ukuran Layar | 15,6” diagonal | |
Elemen Driver | matriks aktif a-si TFT | - |
Jumlah Piksel | 1920 x R.G.B. x 1080 | piksel |
Pitch Piksel | 0,17925 (H) x 0,17925 (V) | mm |
Pengaturan Piksel | Garis vertikal RGB | - |
Warna Tampilan | 16,7 juta | warna |
Mode Transmisif | Biasanya Hitam | - |
Perawatan Permukaan | Lapisan keras (3H), Anti-Glare | - |
Konsumsi Daya | Sel 0,891W(Maks.) | - |
Suhu Pengoperasian |
-20°C hingga +70°C | °C |
Suhu Penyimpanan |
-30°C hingga +80°C | °C |
Dimensi Eksternal
Definisi Pin Antarmuka
Pin | Simbol | Deskripsi |
1 | NC | Tidak Ada Koneksi (Dicadangkan untuk pengujian LCD) |
2 | H_GND | Ground Kecepatan Tinggi |
3 | ML1- | Sinyal Pelengkap-Jalur 1 |
4 | ML1+ | Sinyal Sejati-Jalur Utama 1 |
5 | H_GND | Ground Kecepatan Tinggi |
6 | ML0- | Sinyal Pelengkap-Jalur 0 |
7 | ML0+ | Sinyal Sejati-Jalur Utama 0 |
8 | H_GND | Ground Kecepatan Tinggi |
9 | AUX+ | Sinyal Sejati-Saluran Tambahan |
10 | AUX- | Sinyal Pelengkap-Saluran Tambahan |
11 | H_GND | Ground Kecepatan Tinggi |
12 | VCCS | Catu Daya +3.3V(tipikal) |
13 | VCCS | Catu Daya +3.3V(tipikal) |
14 | NC | Tidak Ada Koneksi (Dicadangkan untuk pengujian LCD) |
15 | GND | Ground |
16 | GND | Ground |
17 | HPD | Deteksi Hot Plug |
18 | BL_GND | Ground BL |
19 | BL_GND | Ground BL |
20 | BL_GND | Ground BL |
21 | BL_GND | Ground BL |
22 | LED_EN | Sinyal BL_Enable Konverter LED |
23 | LED_PWM | Sinyal Kontrol Peredupan PWM Konverter LED |
24 | NC | Tidak Ada Koneksi (Dicadangkan untuk pengujian LCD) |
25 | NC | Tidak Ada Koneksi (Dicadangkan untuk pengujian LCD) |
26 | LED_VCCS | Daya BL |
27 | LED_VCCS | Daya BL |
28 | LED_VCCS | Daya BL |
29 | LED_VCCS | Daya BL |
30 | NC | Tidak Ada Koneksi (Dicadangkan untuk pengujian LCD) |

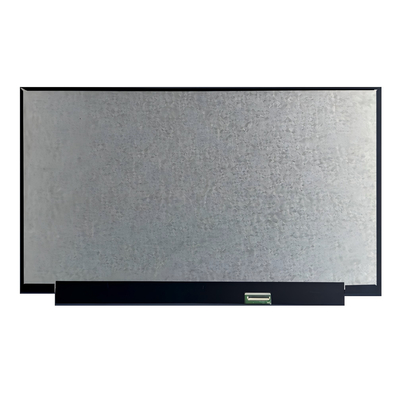

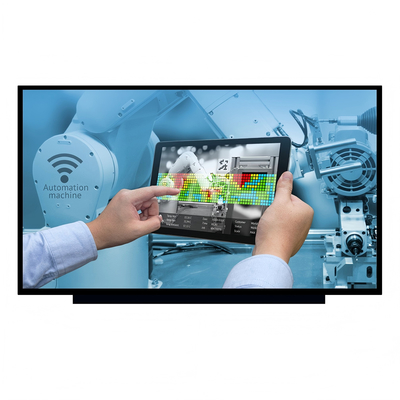

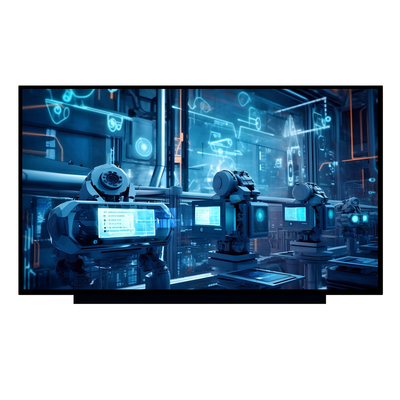

Gambar Produk
