Detail produk:
|
| Produk: | TFT Bulat 2,1" inci | Resolusi: | 480x480 titik |
|---|---|---|---|
| antarmuka: | 3 Jalur SPI + 18 bit RGB | Layar sentuh: | Tanpa sentuhan (PCAP opsional) |
| Melihat arah: | IPS (80/80/80/80) | IC pengemudi: | ST7701S |
| Nomor PIN: | 40 PIN | Ukuran modul: | 58.18 x 59,71 x 2,26 (mm) |
| Daerah Aktif: | Diameter 53,28 mm | Hubungan: | ZIF |
| Luminansi Permukaan: | 1000 cd/m2 (nits) | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1000 Nits High Brightness TFT Display,2.1 inci LCD TFT Bulat,480x480 Titik Matrix TFT Tampilan |
||
Tentang Item ini SF-TC210B-8947A3N
Memperkenalkan inovasi terbaru kami dalam teknologi tampilan:LCD TFT Lampu Tinggi 1000 Nits 2,1 Inci! Dirancang untuk memberikan kejelasan gambar yang luar biasa dan warna yang cerah, layar kompak ini memiliki480x480 matriks titikresolusi, memastikan setiap detail datang ke kehidupan.
Fitur utama meliputi:
Apakah Anda mencari untuk meningkatkan pengalaman pengguna dalam elektronik konsumen, tampilan otomotif, atau antarmuka industri, ini TFT LCD adalah solusi yang sempurna.Tingkatkan kinerja visual produk Anda dengan tampilan kecerahan tinggi kami yang membawa ide Anda menjadi hidup!
Temukan perbedaan dalam kualitas tampilan dengan kamiKecerahan Tinggi 1000 Nits 2,1 Inch Round TFT LCDDi mana kecemerlangan bertemu inovasi!
Spesifikasi Umum
| Jenis LCD | 2.1 inci |
| Resolusi (H*V) | 480 ((RGB) × 480 |
| Jenis teknologi | a-Si TFT |
| Konfigurasi Pixel | Strip vertikal RGB |
| Mode Tampilan | Biasanya hitam. |
| Arah Melihat | Semua |
| Arah Inversi Skala Abu-abu | - |
| OutlineDimensi (W x H x T) (mm) | 58.18*60.71*2.26 |
| Area Aktif ((mm) | 53.28 kali 53.28 |
| CTP View Area ((mm) | / |
| Dengan / Tanpa layar sentuh | Tanpa |
| Jenis konektor | 0.5 PITCH 40PIN |
| Jenis lampu latar | LED |
| Berat (g) | TBD |
| Tampilan Antarmuka | 3SPI+18RGB |
| Jumlah warna | 262K |
| Tampilan Driver IC | ST7701S |
Dimensi Luar
Definisi Pin Antarmuka
| 1 | LED A | LED ANODE |
| 2 | LED K | LED CATHODE |
| 3 | LED K | LED CATHODE |
| 4 | GND | Tanah |
| 5 | VCI | Sumber daya listrik |
| 6 | Reset | Reset sinyal, aktif rendah |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Sinyal data SPI |
| 10 | SCK | Sinyal jam SPI |
| 11 | CS | SPI Chip memilih sinyal |
| 12 | PCLK | Sinyal jam titik RGB |
| 13 | DE | Sinyal aktif data RGB |
| 14 | VSYNC | Sinyal sinkronisasi bingkai RGB |
| 15 | HSYNC | Sinyal sinkronisasi garis RGB |
| 16 ~ 33 | DB0~DB17 | Sinyal data RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Tanah |
| 35 | TP_INT | Sentuh Interrupt |
| 36 | TP_SDA | Sinyal data IIC sentuh |
| 37 | TP_SCL | Sentuh sinyal jam IIC |
| 38 | TP_RESET | Sentuh Sinyal Reset |
| 39 | TP_VCI | Sentuh Sumber Daya |
| 40 | GND | Tanah |
Rating Maksimal mutlak
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 0.3 ~ 4.8 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik Listrik
|
Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
Kondisi pengujian |
|
Tegangan operasi |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
Arus pasokan |
IDD |
- |
- |
50 |
mA |
VDD = 2,8V, Ta = 25°C |
|
Tegangan masukan |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
arus kebocoran masukan |
IIL |
- Satu.0 |
- |
1.0 |
mA |
VIN=VDD atau VSS |
Spesifikasi Lampu Belakang Mengemudi
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Arus ke depan | Jika | ... | 80 | - | mA |
| Tegangan ke depan | VF | 5.4 | 6.4 | 6.6 | V |
| Mode koneksi | ... | 4Selain | ... | ||
| Nomor LED | / | 4 | pcs |

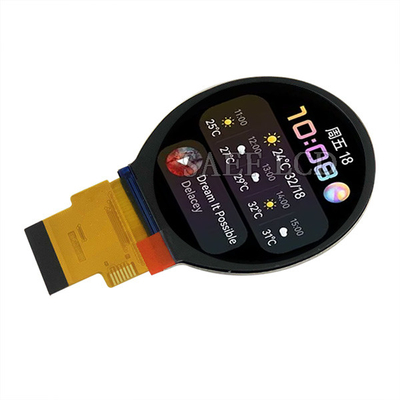

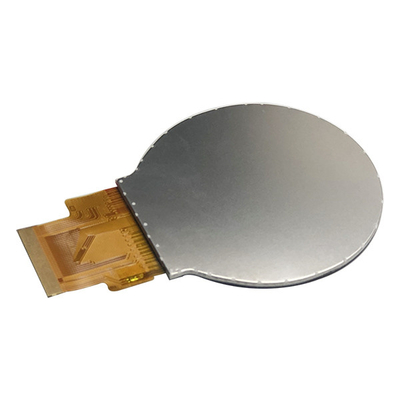

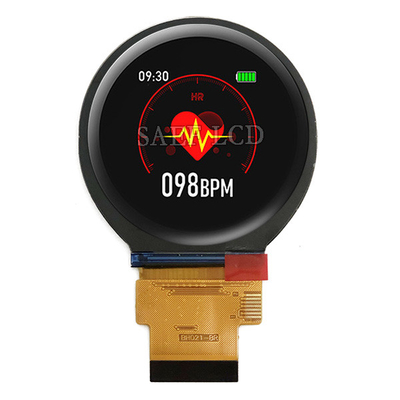

Gambar produk
