Detail produk:
|
| Produk: | 0.85 inci TFT LCD Display | Resolusi: | 128x128 Piksel |
|---|---|---|---|
| IC pengemudi: | GC9107 | Garis Besar Redup.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Layar sentuh: | tanpa Sentuhan | Melihat arah: | Semua Sudut Pandang IPS |
| antarmuka: | SPI | Nomor PIN: | 12 pin (Dipersonalisasi) |
| Luminansi Permukaan: | 260 cd/m2 (nits) | Jenis lampu latar: | LED putih |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 0.85 inci IPS TFT LCD Display,128x128 IPS TFT LCD Display |
||
Tentang item ini 0,85 inci IPS TFT LCD Display SFTO085JY-7247AN
Spesifikasi Umum
| Tidak, tidak. | Artikel | Isi | Satuan |
| 1 | Ukuran LCD | 0.85 inci ((Diagonal) | - |
| 2 | Mode Tampilan | Biasanya hitam. | - |
| 3 | Resolusi | 128 ((H) RGB x 128 ((V) | - |
| 4 | Pitch titik | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Area aktif | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Ukuran modul | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Penyusunan warna | Garis vertikal |
- |
| 8 | Antarmuka | SPI4 LINE |
- |
| 9 | Drive IC | GC9107 |
- |
| 10 | Luminansi ((cd/m2) | 260 (TYP) | |
| 11 | Arah Melihat | Semua Tampilan | |
| 12 | Lampu latar belakang | 1 LED putih | |
| 13 | Operasi Temp. | -20°C ~ + 70°C | °C |
| 14 | Suhu penyimpanan. | -30°C~+ 80°C | °C |
| 15 | Berat badan | TBD | g |
Dimensi Luar
Definisi Pin Antarmuka
| Pin No. | Simbol | Deskripsi |
| 1 | GND | Tanah |
| 2 | LEDK | Katode Lampu Belakang |
| 3 | LEDA | Anode Lampu Belakang |
| 4 | VDD | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 5 | GND | Tanah |
| 6 | GND | Tanah |
|
7 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 8 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 9 | SCL | Serial jam pin. |
| 10 | SDA | Masukan data serial |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Tanah |
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
| Suhu operasi | Di atas | - 20 | 70 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
| Kelembaban | RH |
... |
90% ((Max60C) | RH |
Spesifikasi Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
| Arus ke depan | Jika |
... |
20 |
... |
mA |
| Waktu Hidup Operasi |
... |
30000 | 40000 |
... |
Jam |

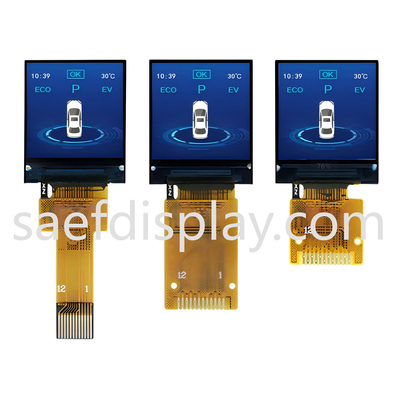

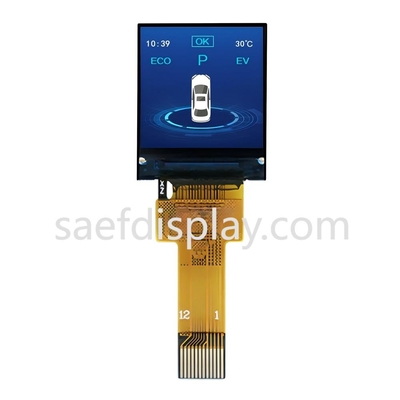

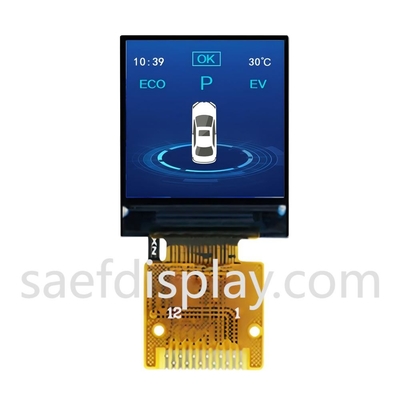

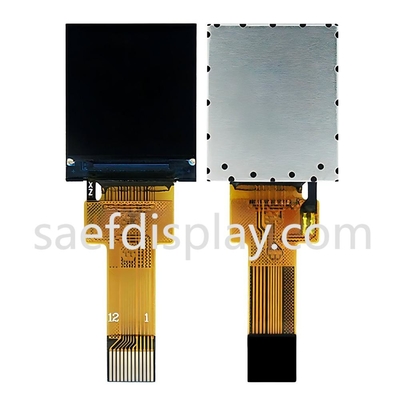

Gambar produk
Fasilitas dan Sertifikat
