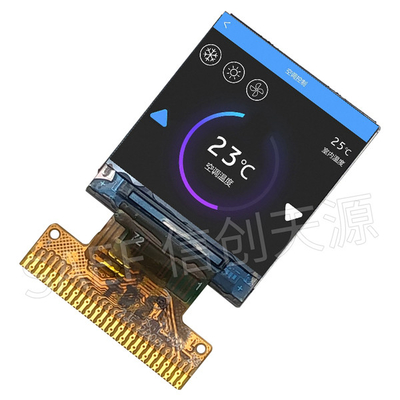

Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih

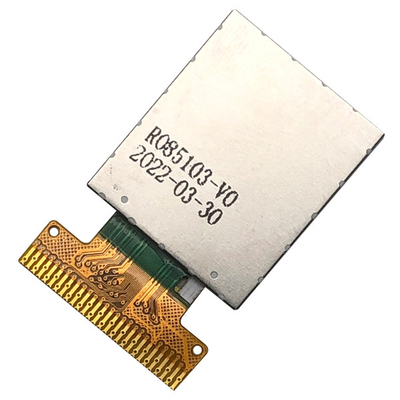

Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih

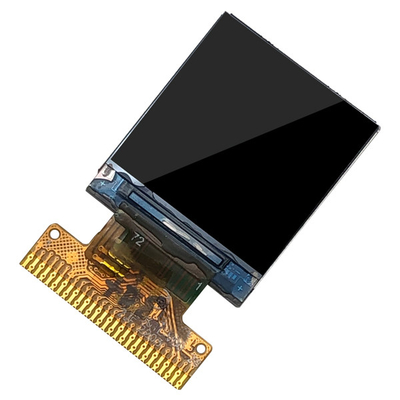

Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih

Gambar besar :  Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih

Detail produk:
Tempat asal: ShenZhen / Cina
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SF-TO085AS-8980A-N
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 BUAH
Harga: the lowest market price guaranteed
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-5 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan
Kontak

Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih

Deskripsi
Produk: IPS TFT kecil 0,85" inci Resolusi: 128x128 Piksel
IC pengemudi: NV3023A atau Setara Garis Besar Redup.: 17,6x20,6x1,45mm
Layar sentuh: tanpa Sentuhan kaca penutup: Dapat disesuaikan
Melihat arah: Semua Sudut Pandang IPS antarmuka: MCU 8 bit (dapat disesuaikan）
Hubungan: jenis solder Nomor PIN: 28 pin (Dapat disesuaikan)
Luminansi Permukaan: 350 cd/m2 (nit) Jenis lampu latar: LED putih
Seumur Hidup LED: 40.000 jam Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

Layar LCD Persegi 0

,

85 Inci

,

Layar LCD 128x128 Persegi

** Unduh Data Sheet **

SF-TC085AS-8980A-N Spesifikasi.pdf



Deskripsi Produk: 0,85" Inch 128x128 Square Type IPS TFT LCD MCU Interface Display



Memperkenalkan kompak 0,85 "Inch 128x128 Square Type IPS TFT LCD Display, layar resolusi tinggi yang sempurna untuk berbagai aplikasi tertanam.Layar berkualitas tinggi ini memiliki resolusi 128x128 piksel yang jelas dan bersemangat, membawa visual Anda untuk hidup dengan kejelasan tajam dan warna yang kaya.



Fitur Utama:

  • Ukuran kompak:Dengan ukurannya hanya 0,85 inci secara diagonal, layar ini sangat ideal untuk proyek di mana ruang terbatas, termasuk wearables, perangkat portabel, dan aplikasi IoT.

  • Teknologi IPS:Panel In-Plane Switching (IPS) menawarkan sudut pandang yang luas dan reproduksi warna yang sangat baik, memastikan kualitas gambar yang konsisten dari berbagai perspektif.

  • Resolusi tinggi:Resolusi 128x128 piksel memberikan gambar yang jernih dan rinci, membuatnya cocok untuk aplikasi grafis intensif dan antarmuka pengguna yang mulus.

  • Mudah Integrasi:Dirancang dengan antarmuka MCU, layar LCD ini menyederhanakan koneksi ke mikrokontroler, membuatnya mudah diintegrasikan ke dalam sistem Anda yang ada.

  • Aplikasi serbaguna:Sempurna untuk digunakan dalam perangkat pintar, robotika, elektronik konsumen, dan proyek manapun yang membutuhkan solusi tampilan yang kompak.

  • Konsumsi daya rendah:Dirancang untuk efisiensi, layar ini mengkonsumsi daya minimal, memperpanjang umur baterai perangkat portabel.

  • Kinerja yang kuat:Dengan konstruksi yang tahan lama dan kinerja yang dapat diandalkan, layar ini dirancang untuk umur panjang dan penggunaan yang dapat diandalkan di berbagai lingkungan.

Tingkatkan proyek Anda dengan 0,85 "Inch 128x128 Square Type IPS TFT LCD MCU Interface Display dan pengalaman campuran sempurna ukuran, kualitas, dan fungsionalitas!



Fitur Rincian Satuan
Ukuran Tampilan (Diagonal) 0.85 inci
Jenis LCD α-Si TFT -
Mode Tampilan IPS / Transmissive / Biasanya Hitam -
Resolusi 128RGB x 128 -
Lihat Arah Semua Gambar terbaik
Modul Sketsa 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (Catatan 1) mm
TP Gambaran N/A mm
Area TP N/A mm
TP Area Aktif N/A mm
Daerah Aktif 15.2064 (H) ×15.2064 ((V) mm
Area Pengamatan N/A mm
Tampilkan Warna 65K -
Antarmuka 4-SPI -
Driver IC NV3023A -
Suhu operasi -20 ¢60 oC
Suhu penyimpanan - 30 ¢ 70 oC
Berat badan TBD g





FAQ



Bisa minta sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.



Q2. Bagaimana dengan lead time?

A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.



Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?

A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.



Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?

A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.



Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?

A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.

Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.

Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.

Keempat, kami mengatur produksi.



Q6. Apakah OK untuk mencetak logo saya pada produk LCD?

A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.



Q7: Apakah Anda menawarkan garansi untuk produk?

A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.



T8: Bagaimana menangani yang rusak?

A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.

Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.





Dimensi Luar



Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih 0Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih 1

Definisi Pin Antarmuka



Tidak ada SYMBOL Fungsi
1 GND Power Ground
2-6 NC TTidak terhubung
7 GND Power Ground
8 VDD Sumber Daya untuk analog, VDD = 2,5V ~ 3,3V.
9 IM2 IM2=11,MCU antarmuka paralel; IM2=01,serial antarmuka
10 SPI4W SPI4W = ₹0 ₹, SPI 3-line atau 2 Data Line SPI Enable; SPI4W = ₹1 ₹, 4-line SPI Enable.
11 CS Pin pilihan chip; Low aktif, High tidak aktif.
12 Reset Sinyal ini akan mengatur ulang perangkat dan harus diterapkan untuk memulai chip dengan benar.
13 D/C Tampilan data / perintah pilihan pin di MCU paralel antarmuka, Pin ini digunakan untuk jam di 4-line serial antarmuka.
14 WR Tulis antarmuka paralel MCU, Tampilkan data / pin pemilihan perintah dalam antarmuka serial 4 baris.
15 RD Membaca MCU antarmuka paralel
16 D0 MCU data antarmuka paralel, SPI harus menggunakan SDA
17-23 D1-D7 Data antarmuka paralel MCU
24 NC Tidak ada koneksi
25 IOVCC Pasokan listrik untuk sistem I/O. IOVCC = 1.65V~3.3V
26 LEDA LED Anode
27 NC Tidak ada koneksi
28 LEDK Katode LED





Rating Maksimal mutlak



Artikel Simbol Min. Max. Apa yang terjadi? Satuan
Tegangan Pasokan Sumber daya listrik VDD - 0.3 +4.6 V
Analog - - - V
IO IOVDD - 0.3 +4.6 V
Tegangan Masuk Vi - 0.3 IOVDD+0.3 V
Suhu penyimpanan T stg - 30 +70 oC
Suhu operasi T op - 20 +60 oC
Kelembaban penyimpanan

H

stg

 10 Catatan 1 % RH
Kelembaban operasi H op 10 Catatan 1 % RH




Spesifikasi Listrik



Artikel Simbol Min. Seperti itu. Max. Apa yang terjadi? Satuan
Tegangan Pasokan Sumber daya listrik VDD 2.4 2.8 3.3 V
Analog VCI 2.4 2.8 3.3 V
IO IOVDD 1.65 1.8/2.8 3.3 V
Logika Tegangan input rendah VIL -0.3IOVDD - 0.3IOVDD V
Logika Tegangan masukan tinggi HIV 0.7IOVDD - IOVDD V
Logika Tegangan output rendah VOL - - 0.2IOVDD V
Logika Tegangan output tinggi VOH 0.8IOVDD - - V
Konsumsi Saat Ini Tampilan normal Ivdd - 3.5 - mA
Modus siaga Ivdd - 10 - UA
Frekuensi frame fFR - 60 - Hz





Spesifikasi optik



Lampu latar dihidupkan (Mode Transmissive) Artikel Simbol Kondisi Spesifikasi Satuan
Min. Seperti itu. Max. Apa yang terjadi?
Luminansi pada permukaan ((Jika =20mA)

Lv

Biasanya

melihat

sudut

θX = θY = 0o

330

350

-

cd/m2
Rasio kontras CR - 600 - -
Waktu tanggap TR - 10 20



ms
TF - - 20 30







Kromatisitas Transmissive

 Merah XR











-

 0.614 0.644 0.674 -
YR 0.290 0.320 0.350 -
Hijau XG 0.270 0.300 0.330 -
YG 0.540 0.570 0.600 -
Biru XB 0.104 0.134 0.164 -
YB 0.097 0.127 0.157 -
Putih XW 0.267 0.297 0.327 -
YW 0.302 0.332 0.362 -
Sudut pandang Horizontal θX+



Pusat CR≥10

 - 80 -





Deg.
θX- - 80 -
Vertikal θY+ - 80 -
θY- - 80 -
  Rasio NTSC (Gamut) - - - 60 - %





Fasilitas dan Sertifikat



Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih 2Layar LCD Persegi 0,85 Inci 128x128 IPS Antarmuka MCU Dengan Lampu Latar LED Putih 3



Kata kunci pencarian: tft 0,85", 0,85 tft lcd, 0,85" tft lcd, 0,85 inci tft lcd, tft lcd 0.85, 0,85 inci layar tft, 0,85 inci layar tft, 0,85 inci layar tft, 0,85 inci layar tft, 0,85 inci layar tft, 0,85 inci layar tft, 0,85 inci layar tft, 0,85 inci layar tft,TFT layar 0.85", 0,85 inci TFT layar LCD, SquareTFT, 120x128 TFT, 1 inci TFT IPS



Label:

Layar LCD Persegi 1,

3 Inci,

Tampilan TFT Persegi Gratis

Rincian kontak
Shenzhen Saef Technology Ltd.

Kontak Person: Cologne Ke

Tel: +8613502983321

Faks: 86-755-2370-9419

Mengirimkan permintaan Anda secara langsung kepada kami (0 / 3000)

Tentang

Layar LCD TFT

480x272 LCD TFT 4,3 Inch 40 PIN IPS Antarmuka RGB Sudut Pandang Penuh

OCA Kapasitif PCAP 13.3-Inch TFT LCD Module HD 1920x1080 Dot EDP 30 Pin Antarmuka

12.1 inci TFT LCD Display 1280x800 GV121WXM-N80 HMI Layar 30 pin LVDS

Tampilan TFT PCAP

LCD TFT 800x480 RGB 5 Inci, Layar TFT Sentuh Kapasitif PCAP 5 Inci

TFT LCD Manufacturer Supply Square TFT Display 4 Inch SPI&MCU 320x320 Titik

Layar Sentuh Kapasitif Proyeksi 2,4 Inci, Panel Sentuh Multi Kapasitif 240x320 Titik

Tinggalkan pesan

Kebijakan pribadi | Cina Bagus kualitas Modul Tampilan OLED pemasok. © 2022 - 2025 Shenzhen Saef Technology Ltd.. All Rights Reserved.
