Detail produk:
|
| Produk: | 0.85 inci TFT LCD Display | Resolusi: | 128x128 Piksel |
|---|---|---|---|
| IC pengemudi: | GC9107 | Garis Besar Redup.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Layar sentuh: | tanpa Sentuhan | Melihat arah: | Semua Sudut Pandang IPS |
| antarmuka: | SPI | Nomor PIN: | 12 pin (Dipersonalisasi) |
| Luminansi Permukaan: | 260 cd/m2 (nits) | Jenis lampu latar: | LED putih |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 0.85 Inch Square LCD Display,128*128 Layar LCD persegi,Layar LCD Mini Square |
||
Tentang item ini SFTO085JY-7245AN
Mini Square LCD 0.85 Inch 128x128 IPS TFT Display Module adalah layar yang kompak dan serbaguna yang cocok untuk berbagai aplikasi, terutama dalam perangkat elektronik kecil.Berikut ini gambaran singkat dari fitur dan spesifikasi:
Untuk menggunakan modul tampilan ini, Anda biasanya menghubungkannya ke mikrokontroler atau papan pengembangan melalui SPI.Perpustakaan sering tersedia untuk platform populer (seperti Arduino) untuk membantu menyederhanakan proses pengkodean yang diperlukan untuk berinteraksi dengan layar.
Mini Square LCD 0,85 Inch 128x128 IPS TFT Display Module adalah pilihan yang bagus untuk aplikasi kompak yang membutuhkan tampilan yang berwarna-warni dan tajam.Ingat untuk memeriksa kompatibilitas dengan platform mikrokontroler spesifik Anda dan mempertimbangkan manajemen daya dalam desain Anda.
Spesifikasi Umum
| Tidak, tidak. | Artikel | Isi | Satuan |
| 1 | Ukuran LCD | 0.85 inci ((Diagonal) | - |
| 2 | Mode Tampilan | Biasanya hitam. | - |
| 3 | Resolusi | 128 ((H) RGB x 128 ((V) | - |
| 4 | Pitch titik | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Area aktif | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Ukuran modul | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Penyusunan warna | Garis vertikal |
- |
| 8 | Antarmuka | SPI4 LINE |
- |
| 9 | Drive IC | GC9107 |
- |
| 10 | Luminansi ((cd/m2) | 260 (TYP) | |
| 11 | Arah Melihat | Semua Tampilan | |
| 12 | Lampu latar belakang | 1 LED putih | |
| 13 | Operasi Temp. | -20°C ~ + 70°C | °C |
| 14 | Suhu penyimpanan. | -30°C~+ 80°C | °C |
| 15 | Berat badan | TBD | g |
Dimensi Luar
Definisi Pin Antarmuka
| Pin No. | Simbol | Deskripsi |
| 1 | GND | Tanah |
| 2 | LEDK | Katode Lampu Belakang |
| 3 | LEDA | Anode Lampu Belakang |
| 4 | VDD | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 5 | GND | Tanah |
| 6 | GND | Tanah |
|
7 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 8 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 9 | SCL | Serial jam pin. |
| 10 | SDA | Masukan data serial |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Tanah |
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
| Suhu operasi | Di atas | - 20 | 70 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
| Kelembaban | RH |
... |
90% ((Max60C) | RH |
Spesifikasi Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
| Arus ke depan | Jika |
... |
20 |
... |
mA |
| Waktu Hidup Operasi |
... |
30000 | 40000 |
... |
Jam |
Spesifikasi optik
| Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
| Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Sudut pandang |
θ |
φ = 0o | 25 oC | - | 80 | - |
Tingkat |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Rasio Kontras | CR | - | 25 oC | 800 | 1200 | - | - |
|
Warna dari Koordinat CIE |
Putih | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Merah | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Hijau |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Biru |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittansi (dengan polarizer) |
... |
... |
- |
3.5 | 4.5 |
- |
% |
Uji Lingkungan / Keandalan
| Tidak, tidak. | Artikel | Ketentuan |
| 1 | Operasi suhu tinggi | 70 C±2 C, 120 jam |
| 2 | Operasi suhu rendah | -20 C±2 C, 120 jam |
| 3 | Penyimpanan Pada Suhu Tinggi | 80 C±2 C, 120 jam |
| 4 | Penyimpanan Pada Suhu Rendah | -30 C±2 C, 120 jam |
| 5 | Operasi suhu tinggi/kelembaban | 60 C±2 C, 90% RH, 120 jam |
| 6 | Siklus Suhu |
-10°C→25°C→60°C→25°C→-10°C 30 menit 5 menit 30 menit 5 menit 30 menit 10 siklus. |
|
7 |
Uji getaran |
Total amplitudo tetap:1.5mm. Getaran Frekuensi: 10~55Hz Satu siklus 60 detik ke 3 arah X, Y, Z masing-masing 15 menit. |
| 8 | Tes ESD | Air Discharge:Apple ± 4KV dengan 5 kali. |
| Contact Discharge:Apple ± 2KV dengan 5 kali. | ||
|
9 |
Tes penurunan |

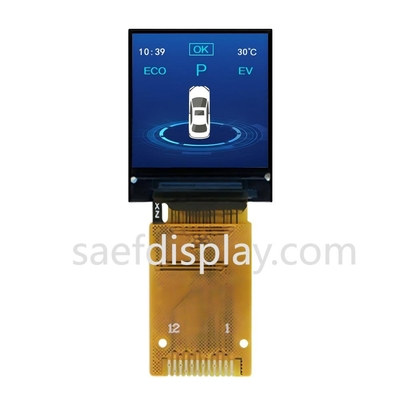

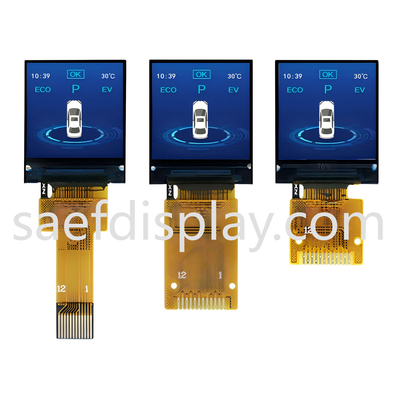

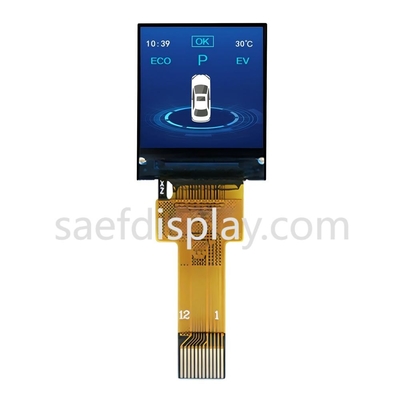

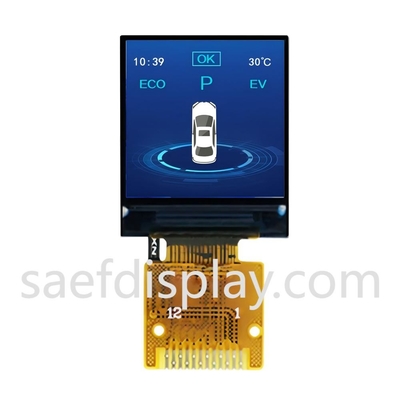

Gambar produk
Fasilitas dan Sertifikat
