Detail produk:
|
| Produk: | 0.85 inci TFT LCD Display | Resolusi: | 128x128 Piksel |
|---|---|---|---|
| IC pengemudi: | GC9107 | Garis Besar Redup.: | 17.58 ((H) x 20.82 ((V) x1.5 ((D) (mm) |
| Layar sentuh: | tanpa Sentuhan | Melihat arah: | Semua Sudut Pandang IPS |
| antarmuka: | SPI | Nomor PIN: | 12 pin (Dipersonalisasi) |
| Luminansi Permukaan: | 260 cd/m2 (nits) | Jenis lampu latar: | LED putih |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 0.85 inci TFT LCD Display,SPI Interface TFT LCD Display,128*128 piksel TFT layar LCD |
||

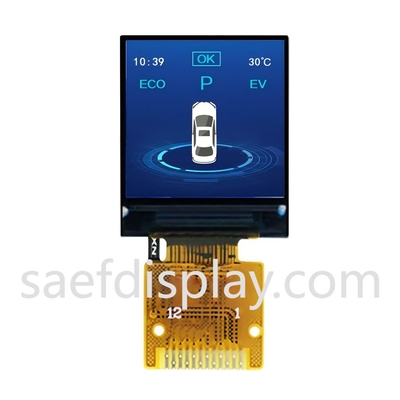

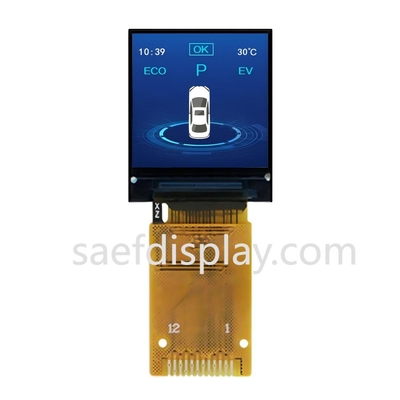

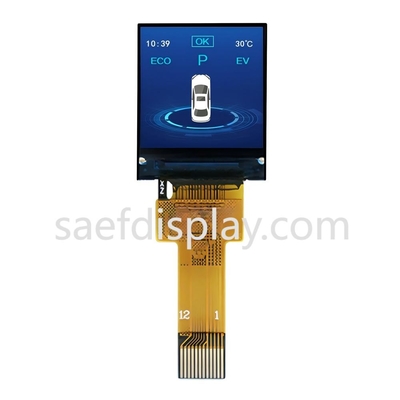

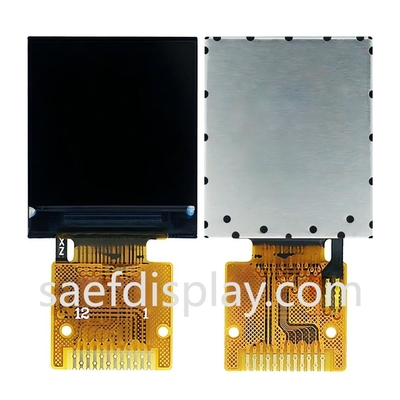

Memperkenalkan TFT LCD Display 0,85 inci - Solusi Anda untuk Visualisasi Kompak
Meningkatkan proyek Anda dengan resolusi tinggi kami TFT kecil LCD Display, menampilkan array 128x128 piksel yang mengesankan.Layar berukuran 85 inci dirancang untuk memberikan warna yang cerah dan gambar yang tajam dalam bentuk yang kompak, membuatnya sempurna untuk berbagai aplikasi, dari wearables ke perangkat IoT.
1Kompak dan Ringan:
2Resolusi tinggi:
3. Antarmuka SPI:
4Semua sudut pandang:
5. Konsumsi daya rendah:
6. Aplikasi serbaguna:
Layar LCD TFT kecil namun kuat ini adalah solusi yang tepat untuk proyek di mana ruang dan efisiensi adalah yang terpenting.dan kemampuan untuk dilihat dari semua sudut membuatnya menjadi pilihan utama bagi pengembang dan insinyur sama.
Siap untuk meningkatkan proyek Anda dengan teknologi tampilan mutakhir?
Spesifikasi Umum
| Tidak, tidak. | Artikel | Isi | Satuan |
| 1 | Ukuran LCD | 0.85 inci ((Diagonal) | - |
| 2 | Mode Tampilan | Biasanya hitam. | - |
| 3 | Resolusi | 128 ((H) RGB x 128 ((V) | - |
| 4 | Pitch titik | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Area aktif | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Ukuran modul | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Penyusunan warna | Garis vertikal |
- |
| 8 | Antarmuka | SPI4 LINE |
- |
| 9 | Drive IC | GC9107 |
- |
| 10 | Luminansi ((cd/m2) | 260 (TYP) | |
| 11 | Arah Melihat | Semua Tampilan | |
| 12 | Lampu latar belakang | 1 LED putih | |
| 13 | Operasi Temp. | -20°C ~ + 70°C | °C |
| 14 | Suhu penyimpanan. | -30°C~+ 80°C | °C |
| 15 | Berat badan | TBD | g |
Dimensi Luar
Definisi Pin Antarmuka
| Pin No. | Simbol | Deskripsi |
| 1 | GND | Tanah |
| 2 | LEDK | Katode Lampu Belakang |
| 3 | LEDA | Anode Lampu Belakang |
| 4 | VDD | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 5 | GND | Tanah |
| 6 | GND | Tanah |
|
7 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 8 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 9 | SCL | Serial jam pin. |
| 10 | SDA | Masukan data serial |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Tanah |
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
| Suhu operasi | Di atas | - 20 | 70 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
| Kelembaban | RH |
... |
90% ((Max60C) | RH |
Spesifikasi Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
| Arus ke depan | Jika |
... |
20 |
... |
mA |
| Waktu Hidup Operasi |
... |
30000 | 40000 |
... |
Jam |
Spesifikasi optik
| Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
| Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Sudut pandang |
θ |
φ = 0o | 25 oC | - | 80 | - |
Tingkat |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Rasio Kontras | CR | - | 25 oC | 800 | 1200 | - | - |
|
Warna dari Koordinat CIE |
Putih | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Merah | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Hijau |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Biru |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittansi (dengan polarizer) |
... |
... |
- |
3.5 | 4.5 |
- |
% |
