Detail produk:
|
| Produk: | 2.9 inci E-tinta E-kertas Tampilan | Resolusi: | Resolusi 296 x 128 titik |
|---|---|---|---|
| Mode Tampilan: | AM EPD | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 36,7(T)×79,0(V)×1,2(D) (mm) | Daerah Aktif: | 29.056 ((H) × 66.896 ((V) (mm) |
| Lapangan Piksel: | 0.227×0.226 (mm) | Suhu Operasi: | 0°C hingga +50°C |
| suhu penyimpanan: | -25°C hingga +70°C | Warna: | Hitam dan putih |
| Nomor PIN: | 24 PIN | antarmuka: | MCU |
| Masukan Arus: | 3,1 mA | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | 2 Warna E-Tinta E-Kertas,SPI MCU E-Ink E-Paper,296 X 128 E-Tinta E-Kertas |
||
** Unduh Data Sheet **
SFEPD290QXBW-7236AN Spesifikasi.pdf
Tentang item ini SFEPD290QXBW-7236AN
Pengalaman masa depan teknologi tampilan dengan 2.9 Inch E-Paper Display Module kami yang menampilkan layar E-Ink Hitam & Putih yang menakjubkan dengan resolusi 296 x 128 piksel.Modul E-Paper inovatif ini dirancang untuk aplikasi yang membutuhkan konsumsi daya rendah dan kemampuan membaca yang sangat baik dalam berbagai kondisi pencahayaan, menjadikannya pilihan yang ideal untuk e-reader, smart label, dan proyek IoT.
Spesifikasi tampilan:
Teknologi Tampilan:
Antarmuka dan Konektivitas:
Desain dan Ketahanan:
Aplikasi:
Ideal untuk digunakan dalam aplikasi seperti label rak, instrumen industri, perangkat rumah pintar, dan pembaca elektronik, di mana tampilan yang jelas dan daya rendah diperlukan.
Fitur Tambahan:
E-Ink E-Paper Display 2,9 inci ini adalah pilihan yang sangat baik untuk aplikasi di mana keterbacaan, konsumsi daya rendah, dan daya tahan sangat penting.Dengan kemampuan memperbarui cepat dan desain serbaguna, itu cocok untuk berbagai perangkat dan lingkungan.

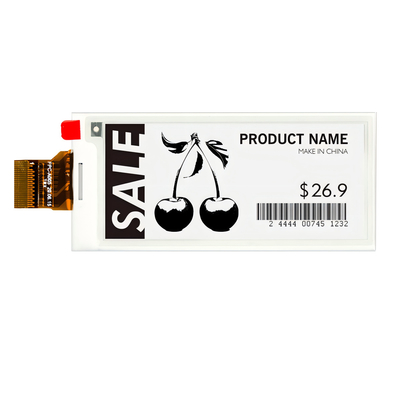

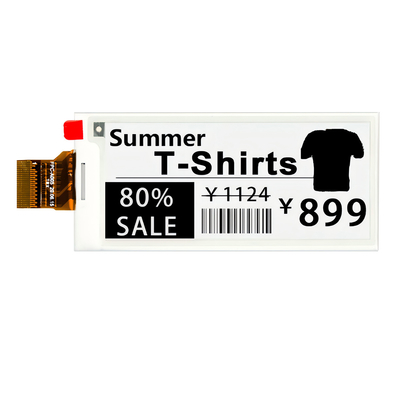

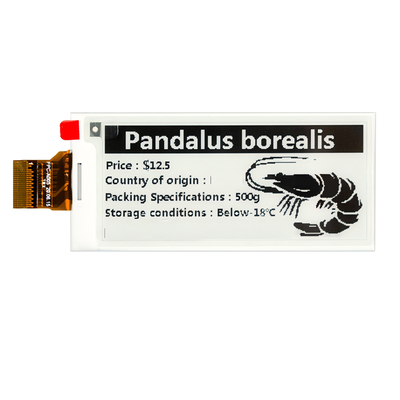

Gambar Produk
Definisi Pin Antarmuka
| Tidak, tidak. | Nama | I/O | Deskripsi | Perhatikan |
| 1 | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka | |
| 2 | Republik Demokratik Jerman | O | Pengendalian Penggerak Gerbang MOSFET Saluran N | |
| 3 | RESE | Aku | Current Sense Input untuk Control Loop | |
| 4 | NC | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka |
| 5 | VSH2 | C | Positif Sumber drive tegangan ((Merah) | |
|
6 |
TSCL |
O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital Clock pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: VSS |
|
|
7 |
TSDA |
I/O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital data pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: VSS |
|
| 8 | BS1 | Aku | Pin pilihan Bus Interface | |
| 9 | sibuk. | O | Pin output keadaan sibuk | |
| 10 | RST# | Aku | Setel ulang input sinyal. | |
| 11 | D/C# | Aku | Data/Pin Kontrol Komando | |
| 12 | CS# | Aku | Chip pilih pin input | |
| 13 | SCL | Aku | Serial Clock Pin (SPI) | |
| 14 | SDA | I/O | Serial Data Pin (SPI) | |
| 15 | VDDIO | P | Pasokan listrik untuk pin logika antarmuka harus terhubung dengan VCI | |
| 16 | VCI | P | Pasokan listrik untuk chip | |
| 17 | VSS | P | Tanah | |
|
18 |
VDD |
C |
Core logic power pin VDD dapat diatur secara internal dari VCI. Kondensator harus terhubung antara VDD dan VSS | |
| 19 | VPP | P | Untuk Uji | |
| 20 | VSH1 | C | Tegangan penggerak sumber positif | |
| 21 | VGH | C | Pin Power Supply untuk Positive Gate drive voltage dan VSH1 | |
| 22 | VSL | C | Tegangan penggerak sumber negatif | |
| 23 | VGL | C | Pin catu daya untuk tegangan penggerak gerbang negatif VCOM dan VSL | |
| 24 | VCOM | C | Tegangan penggerak VCOM |
Peringkat Maksimal Absolut
| Parameter | Simbol | Peringkat | Satuan |
| Tegangan pasokan logika | VCI | -0,5 sampai +6.0 | V |
| Tegangan masuk logis | Nomor kendaraan | -0,5 sampai VCI +0.5 | V |
| Logika Tegangan output | VOUT | -0,5 sampai VCI +0.5 | V |
| Jangkauan suhu operasi | TOPR | 0 sampai +50 | oC |
| Jangkauan suhu penyimpanan | TSTG | -25 sampai +70 | oC |
| Suhu Penyimpanan Optimal | TSTGo | 23±2 | oC |
| Kelembaban penyimpanan yang optimal | HSTGo | 55±10 | % RH |
Karakteristik panel DC
| Parameter | Simbol | Ketentuan | Aplikasi | Min. | Seperti itu. | Maksimal | Satuan |
| Tanah tunggal | VSS | - | - | 0 | - | V | |
| Tegangan pasokan logika | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Tegangan logika inti | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Tegangan masukan tingkat tinggi | HIV | - | - | 0.8 VCI | - | - | V |
| Tegangan input tingkat rendah | VIL | - | - | - | - | 0.2 VCI | V |
| Tegangan output tingkat tinggi | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Tegangan output tingkat rendah | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| Kekuatan khas | PTYP | VCI = 3,0V | - | - | 9 | - | mW |
| Modus tidur dalam | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Arus operasi khas | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
| Waktu pembaruan gambar | - | 25 oC | - | - | 3 | - | detik |
|
Modus tidur saat ini |
Islp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Mempertahankan data RAM |
- |
- |
20 |
UA |
|
|
Modus tidur dalam saat ini |
IDslp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Data RAM tidak disimpan |
- |
- |
1 |
5 |
UA |
Spesifikasi optik
| Simbol | Parameter | Ketentuan | Min | Seperti itu. | Maksimal | Satuan |
| R | Refleksi Putih | Putih | 30 | 35 | - | % |
| CR | Rasio Kontras | Di dalam ruangan | 8:1 | - | ||
| GN | 2Level abu-abu | - | DS+(WS-DS) *n(m-1) | |||
| T pembaruan | Waktu pembaruan gambar | pada 25 °C | 3 | - | detik | |
| Kehidupan | Topr | 1000000 kali atau 5 tahun |
