Detail produk:
|
Teknologi: | E-ink elektroforesis (Bi-Stabel) | Ukuran layar: | 2,13 inci (54,1 mm diagonal) |
---|---|---|---|
Fitur spesial:: | Lampu depan terintegrasi | Resolusi: | 122 (h) × 250 (v) piksel | 130 dpi |
Antarmuka: | SPI yang dapat dikonfigurasi (3-W/4-W melalui pin BS1) | Segarkan Waktu: | Pembaruan Lengkap: 1,8 detik; Pembaruan parsial: 0,3 detik |
Area aktif: | 23.7 × 48.55 (mm) | Warna: | Monokrom (hitam/putih) |
Catu daya: | 10.5 MW (Typ.) | Sudut pandang: | 180 ° (ultra-lebar) |
Optik: | Reflektivitas: 35% (Typ.) | Suhu operasi: | 0°C hingga +50°C |
Suhu penyimpanan.: | -25°C sampai +60°C | Kepatuhan: | Sesuai JANGKAUAN & RoHS & Bebas Halogen |
Kustomisasi:: | CTP Opsional melalui I²C, Dukungan Laminasi OCA | Keandalan: | Divalidasi selama 240 jam pada RH 90%, ±8kV ESD, paparan UV |
Menyoroti: | 2.13 inci E Ink display modul,tampilan kertas elektronik bertenaga ultra rendah,modul e-paper SPI kelas industri |
Tampilan Tinta E Berkualitas Industri untuk Lingkungan Kekerasan

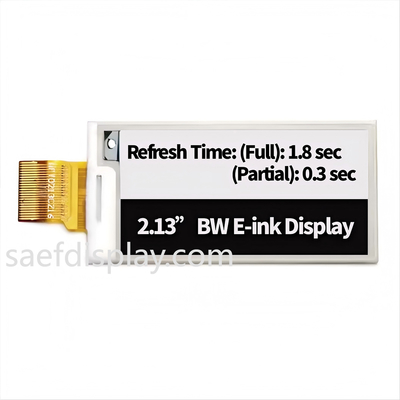

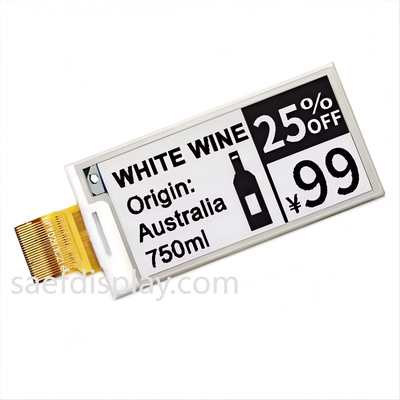

SFE213RJBW-7307A adalah tampilan elektroforetik monokrom 2,13 inci (EPD) yang dirancang untuk aplikasi industri yang menuntut, termasuk Label Rak Elektronik (ESL), perangkat medis portabel,dan sistem tepi IoTDengan arus tidur dalam ultra-rendah (<1μA) dan antarmuka SPI yang dapat dikonfigurasi (4-kawat atau 3-kawat), modul ini memungkinkan umur baterai bertahun-tahun sambil meminimalkan overhead sumber daya MCU.
Teknik Presisi untuk Integrasi Pabrik
Keandalan: Divalidasi berdasarkan standar IEC 60068-2 untuk kejut termal (-25°C +70°C), kelembaban (90% RH), dan getaran.
Stabilitas Rantai Pasokan: Diproduksi di fasilitas bersertifikat ISO 9001/14001 di Shenzhen, Cina, dengan sumber komponen yang dapat dilacak (induktor Taiyo Yuden, dioda OnSemi).
Dukungan Desain: Termasuk sirkuit referensi (Halaman 19), bentuk gelombang LUT, dan diagram waktu AC (Halaman 13) untuk integrasi PCB yang cepat.
Perbedaan Teknis vs Tampilan Umum
Refresh parsial (0.3s): 6x lebih cepat dari refresh penuh (1.8s) untuk pembaruan harga ESL dinamis.
On-chip Power Management: Booster/regulator terintegrasi untuk VCOM, VGH, VGL, tidak diperlukan PMIC eksternal.
ESD Hardened: IEC61000-4-2 sesuai (4kV kontak / 8kV udara) untuk ketahanan penanganan pabrik.
Ideal untuk tim teknik AS / Jerman
Sistem ESL otomatis: Dukungan daisy-chaining SPI untuk penyebaran skala besar.
Alat medis/logistik: rentang suhu yang luas (-25°C sampai +60°C penyimpanan) untuk kepatuhan rantai dingin.
Longevity Fokus: 50.000+ siklus pembaruan dengan bi-stabil daya nol retensi gambar.
Pemesanan & Kepatuhan
MOQ: 1.000 unit (volume khusus tersedia).
Waktu pengiriman: 4-6 minggu (pengangkutan udara ke UE/AS).
Dokumen: Laporan uji REACH/RoHS lengkap, kemasan yang sesuai dengan IPC (480 pcs/kotak).
▶ Unduh Data Sheet di halaman ini.
▶ Minta Sampel CTP: Solusi sentuhan khusus dengan waktu lead 20 hari.
Spesifikasi Mekanis
Parameter | Spesifikasi | Satuan | Perhatikan |
Ukuran layar | 2.13 | Inci | |
Resolusi Tampilan | 122 ((H) × 250 ((V) | Pixel | Dpi:130 |
Daerah Aktif | 23.7x48.55 | mm | |
Pixel Pitch | 0. 1943×0.1942 | mm | |
Konfigurasi Pixel | Retangle | ||
Dimensi garis besar | 29.2 ((H) × 59,2 (V) × 0,9 ((D) | mm | |
Berat badan | TBD | g |
Rating Maksimal mutlak
Parameter | Simbol | Peringkat | Satuan |
Tegangan pasokan logika | VCI | -0,3 sampai +6.0 | V |
Tegangan masuk logis | Nomor kendaraan | -0.3 sampai VCI +0.3 | V |
Logika Tegangan output | VOUT | -0.3 sampai VCI +0.3 | V |
Jangkauan suhu operasi | TOPR | 0 sampai +50 | oC |
Jangkauan suhu penyimpanan | TSTG | -25 sampai +60 | oC |
Suhu Penyimpanan Optimal | TSTGo | 23±2 | oC |
Opt ma Storage Hum ty | HSTGo | 55±10 | RH |
Karakteristik panel DC
Parameter |
Simbol | Kondisi | Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan | |
Tanah tunggal | GND |
- |
- |
0 |
- |
V | |
IO Tegangan Pasokan | VDDIO |
- |
2.3 | 3.3 | 3.6 | V | |
Tegangan pasokan digital/analog |
VDD |
- |
2.3 | 3.3 | 3.6 |
V |
|
Tegangan masukan tingkat tinggi |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
V |
|
Tegangan input tingkat rendah | Vil |
- |
0 |
- |
0.3VDDIO |
V |
|
Tegangan output tingkat tinggi | Voh | IOH = 400uA | VDDIO-0.4 |
- |
- |
V |
|
Tegangan output tingkat rendah | Vol | IOL = -400uA | 0 |
- |
0.4 |
V |
|
Daya program OTP | VPP |
- |
7.5 | 7.75 | 8.0 | V | |
Tegangan keluaran VCOM | VCOM | - Empat.0 |
- |
- 0.1 | V | ||
Tegangan gerbang positif | VGH | + 17 |
- |
+20 | V | ||
Tegangan gerbang negatif | VGL | - 20 |
- |
-17 | V | ||
Tegangan sumber positif | VDH | +2.4 | +15 | + 15 | V | ||
Tegangan sumber positif | VSHR | +2.4 | +5 | + 15 | V | ||
Tegangan output sumber negatif |
VDL |
- 15 |
- 15 |
- Dua.4 |
V |
Spesifikasi optik
Simbol |
Parameter |
Ketentuan | Nilai-nilai | Satuan | ||
Min. | Seperti itu. | Maksimal | ||||
R | Refleksi Putih | Putih | 30 | 35 | - | % |
CR | Rasio Kontras | - | 8 | 15 | - | |
T update_ RS | Waktu pembaruan | 25°C | - | 0.3-1.8 | - | detik |
Penugasan Pin Input/Output
Tidak. | Nama | I/O | Deskripsi |
1 | NC | Jangan terhubung dengan pin NC lainnya | |
2 | Republik Demokratik Jerman | O | N-Channel MOSFET Gate Drive Control |
3 | RESE | P | Current Sense Input untuk Control Loop |
4 | NC | Jangan terhubung dengan pin NC lainnya | |
5 | VDHR | P | Tegangan sumber positif |
6 | TSCL | O | I 2 C Antarmuka dengan sensor suhu digital Clock pin |
7 | TSDA | I/O | I2C Antarmuka dengan sensor suhu digital Data pin |
8 | BS | Aku | Pin pilihan Bus Interface |
9 | BUSY_N | O | Pin output keadaan sibuk |
10 | RST_N | Aku | Setel ulang input sinyal. |
11 | DC | Aku | Data/Pin Kontrol Komando |
12 | CSB | Aku | Chip pilih pin input |
13 | SCL | Aku | Serial Clock Pin (SPI) |
14 | SDA | I/O | Serial Data Pin (SPI) |
15 | VDDIO | P | Suplai tegangan IO |
16 | VDD | P | Daya digital/analog |
17 | GND | P | Tanah digital |
18 | VDDD | P | 1.8V tegangan input & output |
19 | VPP | P | Pasokan listrik untuk pemrograman OTP |
20 | VDH | P | Tegangan sumber positif |
21 | VGH | P | Tegangan gerbang positif |
22 | VDL | P | Tegangan sumber negatif |
23 | VGL | P | Tegangan gerbang negatif |
24 | VCOM | O | Tegangan penggerak VCOM |
