Detail produk:
|
| Produk: | 2.9 inci E-tinta E-kertas Tampilan | Resolusi: | Resolusi 296 x 128 titik |
|---|---|---|---|
| Mode Tampilan: | AM EPD | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 36,7(T)×79,0(V)×1,2(D) (mm) | Daerah Aktif: | 29.056 ((H) × 66.896 ((V) (mm) |
| Lapangan Piksel: | 0.227×0.226 (mm) | Suhu Operasi: | 0°C hingga +50°C |
| suhu penyimpanan: | -25°C hingga +70°C | Warna: | Hitam dan putih |
| Nomor PIN: | 24 PIN | antarmuka: | MCU |
| Masukan Arus: | 3,1 mA | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | 128*296 Titik E-Tinta E-Kertas,2.9 inci E-Ink E-Kertas,MCU Interface E-Tinta E-Kertas |
||
** Unduh Data Sheet **
SFEPD290QXBW-7236AN Spesifikasi.pdf
Kami sangat senang untuk menghadirkan inovasi terbaru kami: 2.9 Inch 128x296 Dots MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) Panel.Dirancang untuk menawarkan kejelasan dan efisiensi yang tak tertandingi, panel tampilan ini sangat cocok untuk berbagai aplikasi yang menuntut keterbacaan yang sangat baik dan konsumsi daya yang rendah.
Resolusi tinggi:Dengan resolusi 128x296 titik, panel EPD ini memastikan gambar yang tajam dan jelas, membuatnya ideal untuk menampilkan teks, grafis, dan desain yang rumit.
Konsumsi daya rendah:Teknologi elektroforetik memungkinkan efisiensi energi yang luar biasa, membuat tampilan ini sempurna untuk perangkat yang dioperasikan dengan baterai.memperpanjang umur baterai secara signifikan.
Sudut pandang luas:Nikmati visibilitas yang konsisten dan jelas dari berbagai sudut, berkat teknologi E-Ink yang meniru penampilan kertas alami.
Interface MCU:Dirancang dengan antarmuka MCU yang nyaman, panel ini dapat dengan mudah diintegrasikan ke dalam sistem dan proyek yang ada, memfasilitasi pengembangan yang cepat dan mudah bagi insinyur dan pengembang.
Aplikasi serbaguna:Tampilan ini cocok untuk berbagai kegunaan, termasuk e-reader, label rak elektronik, perangkat rumah pintar, wearables, dan banyak lagi.
2.9 Inch E-Ink E-Paper Display sangat ideal untuk:
E-Paper Display kami menonjol di pasar karena komitmennya terhadap kualitas, inovasi, dan kepuasan pengguna.
Temukan masa depan teknologi tampilan dengan 2,9 inci 128x296 titik MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display Panel.solusi visual berkualitas tinggi yang disesuaikan untuk aplikasi modernUntuk informasi lebih lanjut, sampel, atau harga, silakan hubungi kami!

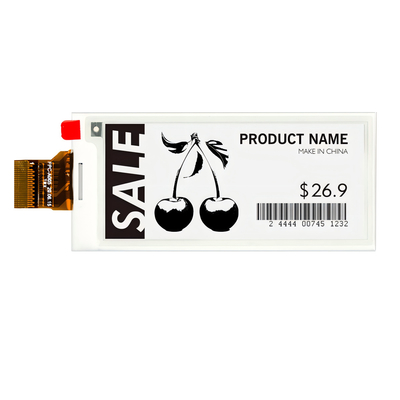

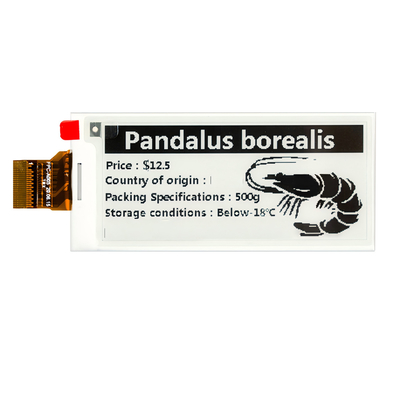

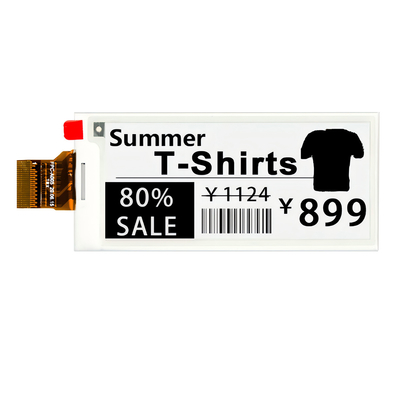

Gambar Produk
Definisi Pin Antarmuka
| Tidak, tidak. | Nama | I/O | Deskripsi | Perhatikan |
| 1 | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka | |
| 2 | Republik Demokratik Jerman | O | Pengendalian Penggerak Gerbang MOSFET Saluran N | |
| 3 | RESE | Aku | Current Sense Input untuk Control Loop | |
| 4 | NC | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka |
| 5 | VSH2 | C | Positif Sumber drive tegangan ((Merah) | |
|
6 |
TSCL |
O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital Clock pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: VSS |
|
|
7 |
TSDA |
I/O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital data pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: VSS |
|
| 8 | BS1 | Aku | Pin pilihan Bus Interface | |
| 9 | sibuk. | O | Pin output keadaan sibuk | |
| 10 | RST# | Aku | Setel ulang input sinyal. | |
| 11 | D/C# | Aku | Data/Pin Kontrol Komando | |
| 12 | CS# | Aku | Chip pilih pin input | |
| 13 | SCL | Aku | Serial Clock Pin (SPI) | |
| 14 | SDA | I/O | Serial Data Pin (SPI) | |
| 15 | VDDIO | P | Pasokan listrik untuk pin logika antarmuka harus terhubung dengan VCI | |
| 16 | VCI | P | Pasokan listrik untuk chip | |
| 17 | VSS | P | Tanah | |
|
18 |
VDD |
C |
Core logic power pin VDD dapat diatur secara internal dari VCI. Kondensator harus terhubung antara VDD dan VSS | |
| 19 | VPP | P | Untuk Uji | |
| 20 | VSH1 | C | Tegangan penggerak sumber positif | |
| 21 | VGH | C | Pin Power Supply untuk Positive Gate drive voltage dan VSH1 | |
| 22 | VSL | C | Tegangan penggerak sumber negatif | |
| 23 | VGL | C | Pin catu daya untuk tegangan penggerak gerbang negatif VCOM dan VSL | |
| 24 | VCOM | C | Tegangan penggerak VCOM |
Peringkat Maksimal Absolut
| Parameter | Simbol | Peringkat | Satuan |
| Tegangan pasokan logika | VCI | -0,5 sampai +6.0 | V |
| Tegangan masuk logis | Nomor kendaraan | -0,5 sampai VCI +0.5 | V |
| Logika Tegangan output | VOUT | -0,5 sampai VCI +0.5 | V |
| Jangkauan suhu operasi | TOPR | 0 sampai +50 | oC |
| Jangkauan suhu penyimpanan | TSTG | -25 sampai +70 | oC |
| Suhu Penyimpanan Optimal | TSTGo | 23±2 | oC |
| Kelembaban penyimpanan yang optimal | HSTGo | 55±10 | % RH |
Karakteristik panel DC
| Parameter | Simbol | Ketentuan | Aplikasi | Min. | Seperti itu. | Maksimal | Satuan |
| Tanah tunggal | VSS | - | - | 0 | - | V | |
| Tegangan pasokan logika | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Tegangan logika inti | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Tegangan masukan tingkat tinggi | HIV | - | - | 0.8 VCI | - | - | V |
| Tegangan input tingkat rendah | VIL | - | - | - | - | 0.2 VCI | V |
| Tegangan output tingkat tinggi | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Tegangan output tingkat rendah | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| Kekuatan khas | PTYP | VCI = 3,0V | - | - | 9 | - | mW |
| Modus tidur dalam | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Arus operasi khas | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
| Waktu pembaruan gambar | - | 25 oC | - | - | 3 | - | detik |
|
Modus tidur saat ini |
Islp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Mempertahankan data RAM |
- |
- |
20 |
UA |
|
|
Modus tidur dalam saat ini |
IDslp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Data RAM tidak disimpan |
- |
- |
1 |
5 |
UA |
Spesifikasi optik
| Simbol | Parameter | Ketentuan | Min | Seperti itu. | Maksimal | Satuan |
| R | Refleksi Putih | Putih | 30 | 35 | - | % |
| CR | Rasio Kontras | Di dalam ruangan | 8:1 | - | ||
| GN | 2Level abu-abu | - | DS+(WS-DS) *n(m-1) | |||
| T pembaruan | Waktu pembaruan gambar | pada 25 °C | 3 | - | detik | |
| Kehidupan | Topr | 1000000 kali atau 5 tahun |
